一种农业种植用机械结构大棚的制作方法

本发明涉及农业机械设备领域，特别涉及一种农业种植用机械结构大棚。

背景技术：

​塑料大棚俗称冷棚，是一种简易实用的保护地载培设施，由于其建造容易、使用方便、投资较少，随着塑料工业的发展，被世界各国普遍采用。利用竹木、钢材等材料，并覆盖塑料薄膜，搭成拱形棚，供栽培蔬菜，能够提早或延迟供应，提高单位面积产量，有得于防御自然灾害，特别是北方地区能在早春和晚秋淡季供应鲜嫩蔬菜。未来塑料大棚会向智能大棚发展。在不久的将来。塑料大棚的命运已经注定要被淘汰了。大棚空气湿度的变化规律塑料膜封闭性强，棚内空气与外界空气交换受到阻碍，土壤蒸发和叶面蒸腾的水气难以发散。因此，棚内湿度大。白天，大棚通风情况下，棚内空气相对湿度为70—80%。阴雨天或灌水后可达90%以上。棚内空气相对湿度随着温度的升高而降低，夜间常为100%。棚内湿空气遇冷后凝结成水膜或水滴附着于薄膜内表面或植株上。空气湿度的调控大棚内空气湿度过大，不仅直接影响蔬菜的光合作用和对矿质营养的吸收，而且还有利于病菌孢子的发芽和侵染。因此，要进行通风换气，促进棚内高湿空气与外界低湿空气相交换，可以有效地降低棚内的相对湿度。棚内地热线加温，也可降低相对湿度。采用滴灌技术，并结合地膜复盖栽培，减少土壤水分蒸发，可以大幅度降低空气湿度（20%左右）。

由此，目前的塑料种植大棚的智能化机械水平较低，在进行塑料膜的卷起与放下时，操作繁琐，需要人工进行；另外，塑料种植大棚内湿度不容易控制，导致蔬菜生病。

技术实现要素：

发明目的：针对上述情况，为了克服背景技术中的缺点，本发明实施例提供了一种农业种植用机械结构大棚，能够有效解决上述背景技术中涉及的问题。

技术方案：一种农业种植用机械结构大棚，包括：上支撑覆盖面、中间喷药洒水机构，以及块状种植装置；其中，所述上支撑覆盖面包括：上保护网、第一保温层、第二保温层、环形安装滑轨、安装框架，以及下保护网；其中，所述安装框架固定安装在地面上，其由若干弧形支撑杆组成；所述环形安装滑轨分为前端型环形安装滑轨，以及中间型环形安装滑轨；其中，所述前端型环形安装滑轨的一侧面上设置滑轨，所述滑轨的底面上设置有锯形齿；所述中间型环形安装滑轨的左右两侧面上均设置有滑轨；所述滑轨的底面上设置有锯形齿；所述上保护网固定安装在所述环形安装滑轨的上端面；所述下保护网固定安装在所述环形安装滑轨的下端面；所述第一保温层，以及所述第二保温层，包括：旋转主轴、卷筒、弹簧圈、塑料大棚膜，以及移动杆；其中，所述旋转主轴为两个，对称固定安装在所述环形安装滑轨的中间部位；卷筒的两端设置有旋转主轴安装孔；所述旋转主轴通过轴承安装在所述卷筒两端设置的旋转主轴安装孔内；所述弹簧圈内端固定安装在所述旋转主轴上，外端安装在所述卷筒上；所述塑料大棚膜内端固定连接在所述卷筒上；所述移动杆的两端滑动安装在所述滑轨内，且其固定连接于所述塑料大棚膜的外端；所述中间喷药洒水机构包括：安装架、喷洒头，以及驱动进给机构；其中，所述安装架固定安装在地面上；所述驱动进给机构安装在所述安装架上；所述喷洒头固定安装在所述驱动进给机构上，其随着所述驱动进给机构移动；所述块状种植装置包括：液态肥施肥机构、以及地下加温机构、以及种植框；其中，所述液态肥施肥机构固定安装在所述种植框内；所述地下加温机构固定安装在所述种植框底面的外侧面。

作为本发明的一种优选方式，所述滑轨的前端面上设置有限位口；所述移动杆包括：两端刚性杆、中间弹性杆、限位卡环，以及牵引线；其中，所述限位卡环固定安装在所述两端刚性杆上；所述中间弹性杆的两端分别固定连接于所述两端刚性杆；所述牵引线的一端固定安装在所述中间弹性杆的中间部位。

作为本发明的一种优选方式，所述安装架包括：竖直支撑杆、水平支撑杆；其中，所述竖直支撑杆固定安装在地面上；所述水平支撑杆固定安装在所述竖直支撑杆的上端，其上设置有滑槽、滚筒，以及齿条。

作为本发明的一种优选方式，所述驱动进给机构包括：安装板、驱动电机、转轴，以及齿轮；所述驱动电机固定安装在所述安装板上；所述转轴分别固定连接于在所述驱动电机的前后输出轴上；所述齿轮固定安装在所述转轴上，其与所述齿条相啮合。

作为本发明的一种优选方式，所述液态肥施肥机构包括：主管道，以及分支管；所述分支管均匀安装在所述主管道上；所述分支管的前端设置有遮挡缓冲片；所述遮挡缓冲片为球形。

作为本发明的一种优选方式，所述第一保温层安装在所述第二保温层的正上方。

作为本发明的一种优选方式，所述弹簧卷安装前，将所述塑料大棚膜卷在所述弹簧卷上；安装时，设定一定的预紧力。

作为本发明的一种优选方式，所述任意两个环形安装滑轨之间的间距不超过3m；所述移动杆的长度小于所述两个环形安装滑轨上的锯形齿之间的间距3-5mm。

本发明实现以下有益效果：本发明提供的一种农业种植用机械结构大棚，其在结构上通过设置卷筒，以及环形安装滑轨实现了塑料膜相对自动化的收卷与抽出功能，从而方便了人工操作，减少了人工劳动强度；另外，通过设置液态肥施肥机构，以及中间喷药洒水机构，实现了大棚内的自动化施肥，以及喷药洒水工作，进一步减少了人工劳动量，增加了大棚的智能化。

附图说明

此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施例，并于说明书一起用于解释本公开的原理。

图1为本发明提供一种农业种植用机械结构大棚的整体结构示意图；

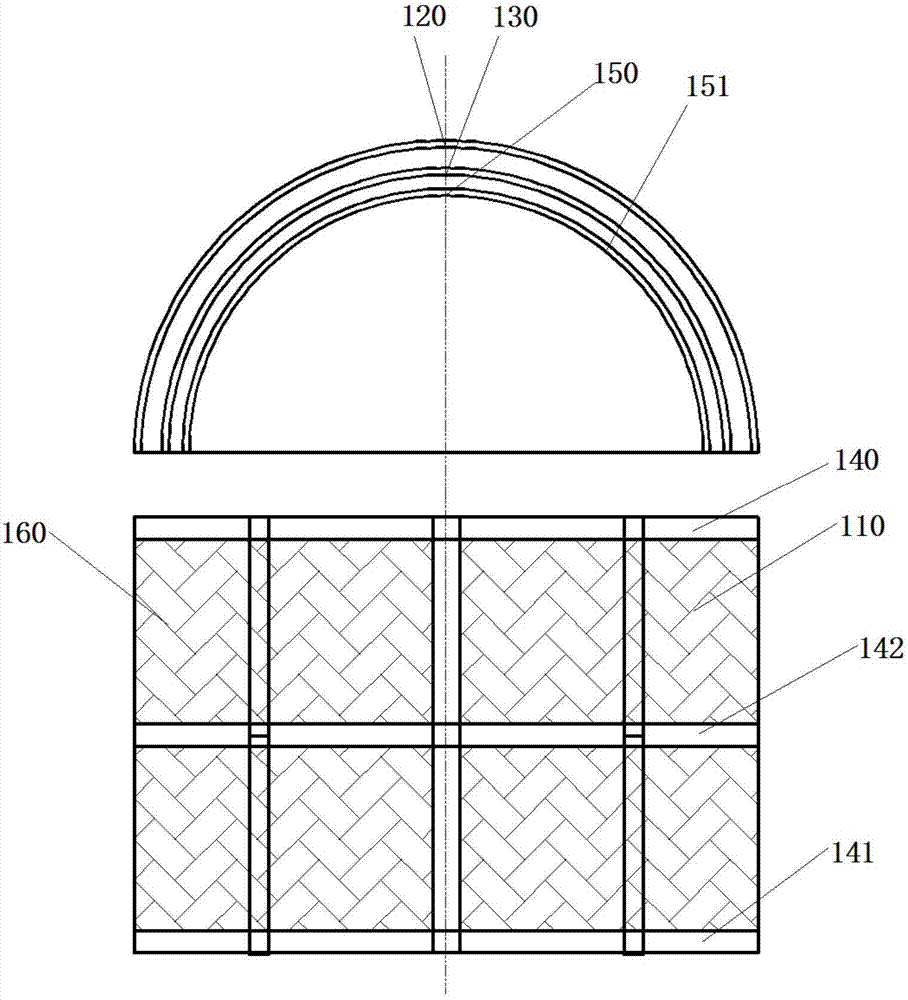

图2为本发明提供上支撑覆盖面的主视以及俯视图；

图3为本发明提供第一保温层，以及第二保温层的安装结构示意图；

图4为本发明提供移动杆的安装结构图；

图5为本发明提供中间喷药洒水机构的安装结构示意图；

图6为本发明提供块状种植装置的安装结构示意图。

图中

1—上支撑覆盖面，110—上保护网，120—第一保温层，121—旋转主轴，122—卷筒，122-1—旋转主轴安装孔，123—弹簧圈，124—塑料大棚膜，125—移动杆，125-1—两端刚性杆，125-2—中间弹性杆，125-3—限位卡环，125-4—牵引线，130—第二保温层，140—环形装滑轨，141—前端型环形安装滑轨，141-1—滑轨，141-2—锯形齿，141-3—限位口，142—中间型环形安装滑轨，150—安装框架，151—弧形支撑杆，160—下保护网，2—中间喷药洒水机构，210—安装架，211—竖直支撑杆，212—水平支撑杆，212-1—滑槽，212-2—滚筒，212-3—齿条，220—喷洒头，230—驱动进给机构，231—安装板，232—驱动电机，233—转轴，234—齿轮，3—块状种植装置，310—液态肥施肥机构，311—主管道，312—分支管，312-1—遮挡缓冲片，320—地下加温机构，330—种植框。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

实施例一

请参考图1-图6，图1为本发明提供一种农业种植用机械结构大棚的整体结构示意图；图2为本发明提供上支撑覆盖面的主视以及俯视图；图3为本发明提供第一保温层，以及第二保温层的安装结构示意图；图4为本发明提供移动杆的安装结构图；图5为本发明提供中间喷药洒水机构的安装结构示意图；图6为本发明提供块状种植装置的安装结构示意图。

具体的，本实施例提供一种农业种植用机械结构大棚，包括：上支撑覆盖面1、中间喷药洒水机构2，以及块状种植装置3；其中，所述上支撑覆盖面1包括：上保护网110、第一保温层120、第二保温层130、环形安装滑轨140、安装框架150，以及下保护网160；其中，所述安装框架150固定安装在地面上，其由若干弧形支撑杆151组成；所述环形安装滑轨140分为前端型环形安装滑轨141，以及中间型环形安装滑轨142；其中，所述前端型环形安装滑轨141的一侧面上设置滑轨141-1，所述滑轨141-1的底面上设置有锯形齿141-2；所述中间型环形安装滑轨142的左右两侧面上均设置有滑轨141-1；所述滑轨141-1的底面上设置有锯形齿141-2；所述上保护网110固定安装在所述环形安装滑轨140的上端面；所述下保护网160固定安装在所述环形安装滑轨140的下端面；所述第一保温层120，以及所述第二保温层130，包括：旋转主轴121、卷筒122、弹簧圈123、塑料大棚膜124，以及移动杆125；其中，所述旋转主轴121为两个，对称固定安装在所述环形安装滑轨140的中间部位；卷筒122的两端设置有旋转主轴安装孔122-1；所述旋转主轴121通过轴承安装在所述卷筒122两端设置的旋转主轴安装孔122-1内；所述弹簧圈123内端固定安装在所述旋转主轴121上，外端安装在所述卷筒122上；所述塑料大棚膜124内端固定连接在所述卷筒122上；所述移动杆125的两端滑动安装在所述滑轨141-1内，且其固定连接于所述塑料大棚膜124的外端；所述中间喷药洒水机构2包括：安装架210、喷洒头220，以及驱动进给机构230；其中，所述安装架210固定安装在地面上；所述驱动进给机构230安装在所述安装架210上；所述喷洒头220固定安装在所述驱动进给机构230上，其随着所述驱动进给机构230移动；所述块状种植装置3包括：液态肥施肥机构310、以及地下加温机构320、以及种植框330；其中，所述液态肥施肥机构310固定安装在所述种植框330内；所述地下加温机构320固定安装在所述种植框330底面的外侧面。

作为本实施例的一种优选方式，所述滑轨141-1的前端面上设置有限位口141-3；所述移动杆125包括：两端刚性杆125-1、中间弹性杆125-2、限位卡环125-3，以及牵引线125-4；其中，所述限位卡环125-3固定安装在所述两端刚性杆125-1上；所述中间弹性杆125-2的两端分别固定连接于所述两端刚性杆125-1；所述牵引线125-4的一端固定安装在所述中间弹性杆125-2的中间部位。

作为本实施例的一种优选方式，所述安装架210包括：竖直支撑杆211、水平支撑杆212；其中，所述竖直支撑杆211固定安装在地面上；所述水平支撑杆212固定安装在所述竖直支撑杆211的上端，其上设置有滑槽212-1、滚筒212-2，以及齿条212-3。

作为本实施例的一种优选方式，所述驱动进给机构230包括：安装板231、驱动电机232、转轴233，以及齿轮234；所述驱动电机232固定安装在所述安装板231上；所述转轴233分别固定连接于在所述驱动电机232的前后输出轴上；所述齿轮234固定安装在所述转轴233上，其与所述齿条212-3相啮合。

作为本实施例的一种优选方式，所述液态肥施肥机构310包括：主管道311，以及分支管312；所述分支管312均匀安装在所述主管道311上；所述分支管312的前端设置有遮挡缓冲片312-1；所述遮挡缓冲片312-1为球形。

作为本实施例的一种优选方式，所述第一保温层120安装在所述第二保温层130的正上方。

作为本实施例的一种优选方式，所述弹簧卷123安装前，将所述塑料大棚膜124卷在所述弹簧卷123上；安装时，设定一定的预紧力。

作为本实施例的一种优选方式，所述任意两个环形安装滑轨140之间的间距不超过3m；所述移动杆125的长度小于所述两个环形安装滑轨140上的锯形齿141-2之间的间距3-5mm。

具体的，本发明提供的一种农业种植用机械结构大棚，其优点之处在于，首先可以实现塑料膜的自动化的收卷与抽出；具体的，即所述环形安装滑轨140分为前端型环形安装滑轨141，以及中间型环形安装滑轨142；其中，所述前端型环形安装滑轨141的一侧面上设置滑轨141-1，所述滑轨141-1的底面上设置有锯形齿141-2；所述中间型环形安装滑轨142的左右两侧面上均设置有滑轨141-1；所述滑轨141-1的底面上设置有锯形齿141-2；所述上保护网110固定安装在所述环形安装滑轨140的上端面；所述下保护网160固定安装在所述环形安装滑轨140的下端面；所述第一保温层120，以及所述第二保温层130，包括：旋转主轴121、卷筒122、弹簧圈123、塑料大棚膜124，以及移动杆125；其中，所述旋转主轴121为两个，对称固定安装在所述环形安装滑轨140的中间部位；卷筒122的两端设置有旋转主轴安装孔122-1；所述旋转主轴121通过轴承安装在所述卷筒122两端设置的旋转主轴安装孔122-1内；所述弹簧圈123内端固定安装在所述旋转主轴121上，外端安装在所述卷筒122上；所述塑料大棚膜124内端固定连接在所述卷筒122上；所述移动杆125的两端滑动安装在所述滑轨141-1内，且其固定连接于所述塑料大棚膜124的外端；所述滑轨141-1的前端面上设置有限位口141-3；所述移动杆125包括：两端刚性杆125-1、中间弹性杆125-2、限位卡环125-3，以及牵引线125-4；其中，所述限位卡环125-3固定安装在所述两端刚性杆125-1上；所述中间弹性杆125-2的两端分别固定连接于所述两端刚性杆125-1；所述牵引线125-4的一端固定安装在所述中间弹性杆125-2的中间部位。当需要将所述塑料膜抽出拉长时，只需拽动所述移动杆125上的牵引线125-4；这时，所述中间弹性杆125-2受力弯曲，所述两端刚性杆125-1之间长度减小，从而所述两端刚性杆125-1不受所述锯形齿141-2限制，可以移动，当所述移动杆125移动至需要位置时，松开所述牵引线125-4，所述中间弹性杆125-2复原，所述两端刚性杆125-1长度复原，所述两端刚性杆125-1的两端卡在所述锯形齿141-2内，从而位置锁定；当需要将所述塑料膜收起时，拉动所述移动杆125上的牵引线125-4，所述中间弹性杆125-2受力弯曲，所述两端刚性杆125-1之间长度减小，从而所述两端刚性杆125-1不受所述锯形齿141-2限制，然后慢慢松开所述牵引线125-4，所述卷筒在所述弹簧圈123的作用下开始转动，从而将塑料大喷膜124卷起，当卷到需要位置时，松开所述牵引线125-4，所述中间弹性杆125-2复原，所述两端刚性杆125-1长度复原，所述两端刚性杆125-1的两端卡在所述锯形齿141-2内，从而位置锁定。

另外，本实施例中还设置了设置液态肥施肥机构，以及中间喷药洒水机构，实现了大棚内的自动化施肥，以及喷药洒水工作，进一步减少了人工劳动量，增加了大棚的智能化。
