一种喷洒植保机械的制作方法

本发明属于技术领域，具体涉及一种喷洒植保机械。

背景技术：

传统的植保机械均为整体式结构，工作时主要有两种方式：第一种是车辆行走在固定的道路上，而将喷杆延伸至农田中进行作业，因此，喷杆越长，支撑喷杆的结构越大，采用此种方式的植保机械往往体型巨大，成本高昂；第二种是整个机械在农田中往复行走进行喷洒作业，此种方式主要存在以下方面的缺点：1、在农田中行走工作时，对农作物的损伤不可避免；2、对于水田或者泥沼地，一般的植保机械很难顺利行走；3、由于携带的药液与动力有限，续航能力较差，一次作业面积小。

传统的向下喷药的遥控农业植保机械在喷洒农药时，喷雾设备所喷出的农药靠惯性与自重下落，绝大部分只能落在农作物向上的表面上，尤其是农作物枝叶稠密时，叶子的背面以及更下层的杆茎一般很少有药液着落，喷药不均匀，喷洒效果不够理想，导致农药起不到应有的作用。专利号zl201220264074.2公开了一种“新型农用喷雾机构用喷头”，其特征在于，在输液管上设有与喷头相配合的风扇。采用此种结构，可一定程度上解决上述喷药效果不理想的情况，然而，当植保机械含有多个喷头时，其风扇转动方向相同，从而在两风扇风流交汇处由于风力大小趋于相等，方向相反而使风力削弱甚至抵消，从而留下了搅动盲区，效果仍然不太理想。

综上所述，因此需要一种更好的喷洒装置来改善现有技术的不足。

技术实现要素：

本发明的目的是提供一种喷洒植保机械，本发明结构简单，成本低廉，其喷洒方位完全、效果良好，使得喷洒的效率得到很大的提高，从而降低喷洒过程中的能耗，降低使用成本。

本发明提供了如下的技术方案：

一种喷洒植保机械，包括喷杆、电机、风扇和软管，喷杆形状成“t”型，喷杆为密封空心杆，喷杆嫁接在电机的转轴上，转轴由电机内部延伸而出，转轴周期性变换旋转方向，风扇安装在喷杆下方，风扇沿喷杆转动的水平发散方向吹风，风扇的连接杆为伸缩杆，连接杆上设有螺钉紧固件，软管与喷杆相连且连通，软管连接在“t”型喷杆的竖直部分的下端，喷杆上方设有喷头，喷头分布在喷杆两端。

优选的，所述喷杆采用铝合金材料制成，该材料可以大大的降低喷杆的重量，并且铝合金的硬度也很高，可以使得喷杆半径变长的情况下也不易变形，不会影响喷洒的运作。

优选的，所述喷杆上至少设有2个风扇，风扇数量适中的情况下，可以有效的吹动农作物的茎叶，使得喷洒的液体可以覆盖完全，并且风扇数量的增加也会增大风力吹动，使得农作物的茎叶可以吹动开来，从而提高喷洒的覆盖率，其风力的吹动还可以扩大喷洒的覆盖范围。

优选的，所述喷杆上还安装有拨杆，在风扇分离吹不动的状况下，拨杆可以更进一步的拨动农作物是茎叶，使得喷洒到位、得到覆盖。

优选的，所述拨杆采用铆接的方式安装在喷杆的下方，该方式可以方便拨杆的拆解，不需要时可以卸下来。

优选的，所述拨杆采用橡胶材质制作，该材质可以使其拨动时，避免在成农作物的损伤。

优选的，所述电机的转轴的转速在30-40r/min，该转速，可以有效的降低拨杆对农作物造成的损伤。

优选的，所述风扇朝着不同的水平发散方向吹风，风扇组成的多方位的吹动，可以有效的提高喷洒的效率，使得其短时间内即可喷洒到位、喷洒覆盖完全。

本发明的有益效果是：

本发明的喷杆采用铝合金材料制成，该材料可以大大的降低喷杆的重量，并且铝合金的硬度也很高，可以使得喷杆半径变长的情况下也不易变形，不会影响喷洒的运作。

本发明的喷杆上至少设有2个风扇，风扇数量适中的情况下，可以有效的吹动农作物的茎叶，使得喷洒的液体可以覆盖完全，并且风扇数量的增加也会增大风力吹动，使得农作物的茎叶可以吹动开来，从而提高喷洒的覆盖率。

本发明结构简单，成本低廉，其喷洒方位完全、效果良好，使得喷洒的效率得到很大的提高，从而降低喷洒过程中的能耗，降低使用成本。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是一种喷洒植保机械结构示意图；

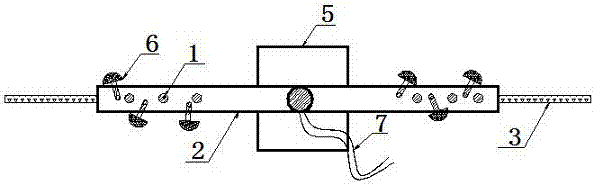

图2是一种喷洒植保机械俯视结构示意图；

图3是一种喷洒植保机械风扇部位结构示意图；

图中：1-喷头，2-喷杆，3-拨杆，4-转轴，5-电机，6-风扇，7-软管，8-连接杆，9-螺钉紧固件。

具体实施方式

实施例1

一种喷洒植保机械，包括喷杆2、电机5、风扇6和软管7，喷杆2形状成“t”型，喷杆1为密封空心杆，喷杆2嫁接在电机5的转轴4上，转轴4由电机5内部延伸而出，转轴4周期性变换旋转方向，风扇6安装在喷杆2下方，风扇6沿喷杆1转动的水平发散方向吹风，风扇6的连接杆8为伸缩杆，连接杆8上设有螺钉紧固件9，软管7与喷杆2相连且连通，软管7连接在“t”型喷杆2的竖直部分的下端，喷杆2上方设有喷头1，喷头1分布在喷杆2两端。

喷杆2上至少设有2个风扇6，风扇6数量适中的情况下，可以有效的吹动农作物的茎叶，使得喷洒的液体可以覆盖完全，并且风扇6数量的增加也会增大风力吹动，使得农作物的茎叶可以吹动开来，从而提高喷洒的覆盖率，其风力的吹动还可以扩大喷洒的覆盖范围。

喷杆2上还安装有拨杆3，在风扇6分离吹不动的状况下，拨杆3可以更进一步的拨动农作物是茎叶，使得喷洒到位、得到覆盖。

拨杆3采用铆接的方式安装在喷杆2的下方，该方式可以方便拨杆3的拆解，不需要时可以卸下来。

拨杆3采用橡胶材质制作，该材质可以使其拨动时，避免在成农作物的损伤。

电机5的转轴4的转速在30-40r/min，该转速，可以有效的降低拨杆3对农作物造成的损伤。

风扇6朝着不同的水平发散方向吹风，风扇6组成的多方位的吹动，可以有效的提高喷洒的效率，使得其短时间内即可喷洒到位、喷洒覆盖完全。

实施例2

一种喷洒植保机械，包括喷杆2、电机5、风扇6和软管7，喷杆2形状成“t”型，喷杆1为密封空心杆，喷杆2嫁接在电机5的转轴4上，转轴4由电机5内部延伸而出，转轴4周期性变换旋转方向，风扇6安装在喷杆2下方，风扇6沿喷杆1转动的水平发散方向吹风，风扇6的连接杆8为伸缩杆，连接杆8上设有螺钉紧固件9，软管7与喷杆2相连且连通，软管7连接在“t”型喷杆2的竖直部分的下端，喷杆2上方设有喷头1，喷头1分布在喷杆2两端。

喷杆2采用铝合金材料制成，该材料可以大大的降低喷杆的重量，并且铝合金的硬度也很高，可以使得喷杆2半径变长的情况下也不易变形，不会影响喷洒的运作。

喷杆2上至少设有2个风扇6，风扇6数量适中的情况下，可以有效的吹动农作物的茎叶，使得喷洒的液体可以覆盖完全，并且风扇6数量的增加也会增大风力吹动，使得农作物的茎叶可以吹动开来，从而提高喷洒的覆盖率，其风力的吹动还可以扩大喷洒的覆盖范围。

喷杆2上还安装有拨杆3，在风扇6分离吹不动的状况下，拨杆3可以更进一步的拨动农作物是茎叶，使得喷洒到位、得到覆盖。

拨杆3采用铆接的方式安装在喷杆2的下方，该方式可以方便拨杆3的拆解，不需要时可以卸下来。

电机5的转轴4的转速在30-40r/min，该转速，可以有效的降低拨杆3对农作物造成的损伤。

风扇6朝着不同的水平发散方向吹风，风扇6组成的多方位的吹动，可以有效的提高喷洒的效率，使得其短时间内即可喷洒到位、喷洒覆盖完全。

实施例3

一种喷洒植保机械，包括喷杆2、电机5、风扇6和软管7，喷杆2形状成“t”型，喷杆1为密封空心杆，喷杆2嫁接在电机5的转轴4上，转轴4由电机5内部延伸而出，转轴4周期性变换旋转方向，风扇6安装在喷杆2下方，风扇6沿喷杆1转动的水平发散方向吹风，风扇6的连接杆8为伸缩杆，连接杆8上设有螺钉紧固件9，软管7与喷杆2相连且连通，软管7连接在“t”型喷杆2的竖直部分的下端，喷杆2上方设有喷头1，喷头1分布在喷杆2两端。

喷杆2采用铝合金材料制成，该材料可以大大的降低喷杆的重量，并且铝合金的硬度也很高，可以使得喷杆2半径变长的情况下也不易变形，不会影响喷洒的运作。

喷杆2上至少设有2个风扇6，风扇6数量适中的情况下，可以有效的吹动农作物的茎叶，使得喷洒的液体可以覆盖完全，并且风扇6数量的增加也会增大风力吹动，使得农作物的茎叶可以吹动开来，从而提高喷洒的覆盖率。

喷杆2上还安装有拨杆3，在风扇6分离吹不动的状况下，拨杆3可以更进一步的拨动农作物是茎叶，使得喷洒到位、得到覆盖。

拨杆3采用铆接的方式安装在喷杆2的下方，该方式可以方便拨杆3的拆解，不需要时可以卸下来。

拨杆3采用橡胶材质制作，该材质可以使其拨动时，避免在成农作物的损伤。

电机5的转轴4的转速在30-40r/min，该转速，可以有效的降低拨杆3对农作物造成的损伤。

风扇6朝着不同的水平发散方向吹风，风扇6组成的多方位的吹动，可以有效的提高喷洒的效率，使得其短时间内即可喷洒到位、喷洒覆盖完全。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
