盘式蚊香拆开器的制作方法

本发明属于家庭生活用品技术领域，具体来说是一种盘式蚊香拆开器。

背景技术：

夏天驱蚊，人们常用盘式蚊香驱蚊。

盘式蚊香生产包装的时候都是两盘蚊香重叠并合销售，人们在使用盘式蚊香前必须用手小心翼翼地把并合两盘蚊香一点点拆开，但还是极易掰断或者掰碎，造成浪费，浪费时间。

技术实现要素：

为解决上述问题，本发明提供一种盘式蚊香拆开器。

本发明的目的通过以下方式来实现：

一种盘式蚊香拆开器，所述的盘式蚊香拆开器包括上拆盘和下拆盘。所述上拆盘为圆形，内侧设有上拆盘蚊香盘型拆刀，顶部设有弓形按压把手，两外侧水平设有上拆盘弹簧连接孔；所述下拆盘为圆筒，底部封口，内侧设有下拆盘蚊香盘型拆刀，下方设有蚊香出口，两外侧水平设有下拆盘弹簧连接孔，下拆盘弹簧连接孔内设有弹簧固定棒；所述上拆盘和所述下拆盘以弹簧连接。

优选的，所述的上拆盘，顶部中心位置设有弓形按压把手；蚊香盘型拆刀设于所述上拆盘上下水平的中心；两外侧水平弹簧连接孔高度和所述上拆盘高度一致。弓形按压把手可以让所述上拆盘整体受力均匀。蚊香盘型拆刀设于所述上拆盘上下水平的中心，让所述上拆盘上下余留空间，上余留的空间可以置放拆开后的蚊香。两外侧水平弹簧连接孔高度和所述上拆盘高度一致，处于同一水平，在下压时两外侧水平弹簧连接孔不会与所述下拆盘有干涉。

优选的，所述的上拆盘内设的蚊香盘型拆刀，为螺旋型，所有螺旋条下端为内凹刀口，内凹刀口宽度为盘式蚊香的蚊香宽度。螺旋型与盘式蚊香形状一致，对盘式蚊香有更好的包裹性和一致性，受力时也会给每个点上的蚊香均匀受力。内凹刀口便于把没有完全分离开或者没有预留分离痕的两盘蚊香切离。内凹刀口宽度为盘式蚊香的蚊香宽度，保证内凹刀口宽度能完全包裹住蚊香的宽度，避免内凹刀口小于蚊香，造成切离时蚊香断裂。

优选的，所述的下拆盘内侧的蚊香盘型拆刀设于所述下拆盘圆筒顶部表面，中心有蚊香固定棒；两外侧水平设有弹簧连接孔顶部与圆筒顶部表面之间的距离大于所述上拆盘的高度。下拆盘的蚊香盘型拆刀中心有蚊香固定棒为了固定外层的蚊香，避免蚊香偏位移动。保证工作时所述上拆盘能够下降到与所述下拆盘重叠的位置程度。

优选的，所述的下拆盘内设的蚊香盘型拆刀，为螺旋型，所有螺旋条上端为内凹刀口，内凹刀口宽度为盘式蚊香的蚊香宽度。螺旋型与盘式蚊香形状一致，对盘式蚊香有更好的包裹性和一致性，受力时也会给每个点上的蚊香均匀受力。内凹刀口便于把没有完全分离开或者没有预留分离痕的两盘蚊香切离。内凹刀口宽度为盘式蚊香的蚊香宽度，保证内凹刀口宽度能完全包裹住蚊香的宽度，避免内凹刀口小于蚊香，造成切离时蚊香断裂

优选的，所述的上拆盘的内直径大于或等于所述下拆盘的外直径。保证工作时所述上拆盘可以下降通过所述下拆盘。

优选的，所述上拆盘的蚊香盘型拆刀半径小于所述下拆盘的蚊香盘型拆刀半径，之间的差值为：所述上拆盘的蚊香盘型拆刀半径=所述下拆盘的蚊香盘型拆刀半径-2。所述上拆盘的蚊香盘型拆刀每圈的半径需小于述下拆盘的蚊香盘型拆刀每圈半径，才能形成重叠交错，在重叠交错的情况下，才可以把两盘并合的蚊香有效拆分开来。

优选的，所述上拆盘的蚊香盘型拆刀与所述下拆盘的蚊香盘型拆刀重叠时相互交错，所述上拆盘的蚊香盘型拆刀整体镶在所述下拆盘的蚊香盘型拆刀内。利用所述上下拆盘在工作时形成重叠交错，在重叠交错的情况下，参考盘式蚊香两盘蚊香并合的原理，才可以把两盘并合的蚊香有效拆分开来。

本发明的有益效果是：本发明结构简单，操作方便，利用错位分离原理，结合盘式蚊香两盘蚊香并合特点，解决了盘式蚊香难以拆开分盘，容易掰断的问题，可以快速有效的把盘式蚊香两盘蚊香分离开，节约时间，方便生活，杜绝浪费。

附图说明

图1为本发明的一种盘式蚊香拆开器的结构立体图。

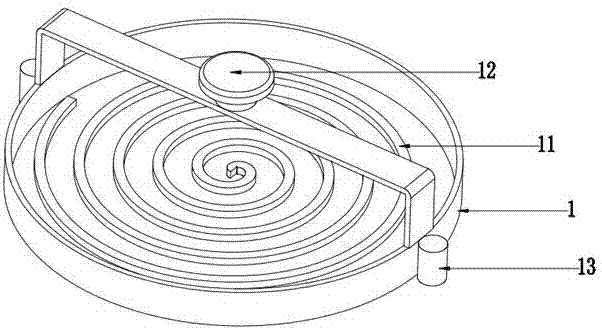

图2为本发明的一种盘式蚊香拆开器的上拆盘结构立体图。

图3为本发明的一种盘式蚊香拆开器的下拆盘结构立体图。

图4为本发明的一种盘式蚊香拆开器的上拆盘蚊香盘型拆刀剖视图。

图5为本发明的一种盘式蚊香拆开器的下拆盘蚊香盘型拆刀剖视图。

图中序号：上拆盘1、上拆盘蚊香盘型拆刀11、弓形按压把手12、上拆盘弹簧连接孔13、下拆盘2、下拆盘弹簧连接孔21、下拆盘蚊香盘型拆刀22、弹簧固定棒23、弹簧3。

具体实施方式

现在结合附图通过具体实施例对本发明做进一步详细的说明：

如图1所示,一种盘式蚊香拆开器，所述的盘式蚊香拆开器包括上拆盘1和下拆盘2。所述上拆盘1为圆形，内侧设有上拆盘蚊香盘型拆刀11，顶部设有弓形按压把手12，两外侧水平设有上拆盘弹簧连接孔13；所述下拆盘2为圆筒，底部封口，内侧设有下拆盘蚊香盘型拆刀22，下方设有蚊香出口，两外侧水平设有下拆盘弹簧连接孔21，下拆盘弹簧连接孔21内设有弹簧固定棒23；所述上拆盘1和所述下拆盘2以弹簧3连接。

如图1至图5所示为本发明实例，把没有拆过的盘式蚊香放入到所述下拆盘上2，把外层蚊香中心孔插入到所述下拆盘上2的下拆盘蚊香盘型拆刀22的中心蚊香固定棒中，此时下拆盘蚊香盘型拆刀22与内层蚊香完全贴合，所述下拆盘蚊香盘型拆刀22的内凹刀口切入外层与内层蚊香之间，然后按住弓形按压把手12往下按，所述上拆盘1会顺着弹簧固定棒23下降，当上拆盘1的上拆盘蚊香盘型拆刀11下端下降到下拆盘2的下拆盘蚊香盘型拆刀22时，上拆盘1的上拆盘蚊香盘型拆刀11的内凹刀口会切入到内层蚊香与外层蚊香之间，继续按压弓形按压把手12，所述上拆盘1会完全经过所述下拆盘2到达下拆盘弹簧连接孔21顶端，下拆盘弹簧连接孔21会限制所述上拆盘1继续下降，这个过程中所述上拆盘1的上拆盘蚊香盘型拆刀11与所述下拆盘2的下拆盘蚊香盘型拆刀22重叠交错，所述下拆盘2的下拆盘蚊香盘型拆刀22会把外层蚊香切离顶出到所述上拆盘1的上拆盘蚊香盘型拆刀11上端面上，而上拆盘1的上拆盘蚊香盘型拆刀11会把内层蚊香切离推过下拆盘蚊香盘型拆刀22，落入下拆盘2圆筒内，人们则可以分别在上拆盘蚊香盘型拆刀11上端面上拿出外层蚊香和拆盘2圆筒内的蚊香出口拿出内层蚊香。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本发明的保护范围。

技术特征：

技术总结
本发明公开了一种盘式蚊香拆开器，所述的盘式蚊香拆开器包括上拆盘和下拆盘。所述上拆盘内设有上拆盘蚊香盘型拆刀，顶部设有弓形按压把手；所述下拆盘内设有下拆盘蚊香盘型拆刀，下方设有蚊香出口；所述上拆盘和所述下拆盘以弹簧连接。本发明结构简单，操作方便，解决了盘式蚊香难以拆开分盘，容易掰断，容易造成浪费的问题。

技术研发人员：容景盛;劳加斌
受保护的技术使用者：贺州思通信息技术有限公司
技术研发日：2017.06.28
技术公布日：2017.09.22
