一种山羊养殖饮水槽的制作方法

文档序号:11163944阅读:638来源:国知局
一种山羊养殖饮水槽的制造方法与工艺

本发明涉及养殖设备领域,尤其涉及一种山羊养殖饮水槽。



背景技术:

中国牲畜饲养历史悠久,早在夏商时代就有养羊文字记载。一千多年前,中国劳动人民就开始饲养牲畜,后逐步形成规模。牲畜生产具有繁殖率高、适应性强、易管理等特点,至今在中国广大农牧区广泛饲养。改革开放以来,中国牲畜业发展迅速,成就显著。中国牲畜分布的地区广,遍及全国。

牲畜的饲养主要有两种方式即:放牧饲养、舍饲圈养两种方式。放牧饲养可以节省草料、设备等费用、饲养成本低、但受气候和季节的影响,尤其是冬季放牧是得不偿失。提倡舍饲圈养、使牲畜能均衡发育,还能合理利用饲料,饲料利用率相对较高,易形成养殖规模,提高商品率。

本发明人发现,现有的山羊养殖饮水槽结构简单单一,在使用过程中经常要遇到很多的问题,当水槽中的水体不断被饮用后,传统方法通常为人工观察后拿着水管向内部加水,这样不仅加水效率低下而且加水量不易控制导致工作强度增加;此外,加入的水体不能直接饮用完,时间长了会滋生细菌,给山羊带来身体上的不适,影响正常的生育发展,并且现有的饮水槽多为固定装置,调节性差不能根据山羊的大小调节其高度。这些都大大限制了整个畜牧业的良好发展,不能满足更进一步的养殖需求,需要进行合理的改进。

于是,本人作为山羊养殖合作社技术员,秉持多年该相关行业丰富的设计开发及实际制作的经验,针对现有的结构及缺失予以研究改良,提供一种山羊养殖饮水槽,以期达到更具有更加实用价值性的目的。



技术实现要素:

本发明的目的在于提供一种山羊养殖饮水槽,以解决上述背景技术中提出的结构设计简单,功能单一,不能自动加水,调节性能差的问题。

本发明山羊养殖饮水槽的目的与功效,由以下具体技术手段所达成:

一种山羊养殖饮水槽,其中,该山羊养殖饮水槽包括有:

装置本体、高度调节螺栓、固定螺丝、高度调节滑槽、水源接入口、限位块、高度调节柱、水箱加药盖、水箱、dc6v红外感应控制器、出水龙头、红外感应窗、水槽和底座;

所述装置本体底部设置有底座;所述底座上端固定设置有高度调节柱;所述高度调节柱顶端设置有限位块;所述水箱两侧设置有高度调节滑槽;所述高度调节柱嵌装于高度调节滑槽内部,且通过固定螺丝固定;所述水箱后侧设置有水源接入口;所述水箱上端开设有水箱加药盖;所述水箱下侧设置有高度调节螺栓,且高度调节螺栓下端与底座相连接固定;所述水箱前侧设置有水槽;所述水槽与水箱连接处上端设置有dc6v红外感应控制器;所述dc6v红外感应控制器由出水龙头与红外感应窗构成。

进一步的,所述装置本体上的水槽为高度可调节装置。

进一步的,所述dc6v红外感应控制器采用四节七号电池供电使用。

进一步的,所述dc6v红外感应控制器设定出水时间为五秒。

进一步的,所述高度调节螺栓上焊接设置有旋转调节把手

与现有结构相较之下,本发明具有如下优点:

1.本发明装置本体上的水槽为高度可调节装置的设置,有利于根据所养山羊的大小高度进行适当调节,方便山羊能够用最舒服的姿势喝到水。

2.本发明dc6v红外感应控制器采用四节七号电池供电使用的设置,有利于在山羊圈中无插座或电源的情况下使用,方便安全,便于维护。

3.本发明dcv红外感应控制器设定出水时间为五秒的设置,有利于控制出水量,防止出水过多造成不必要的浪费,并且避免水源饮用不完滋生细菌,影响山羊健康。

附图说明

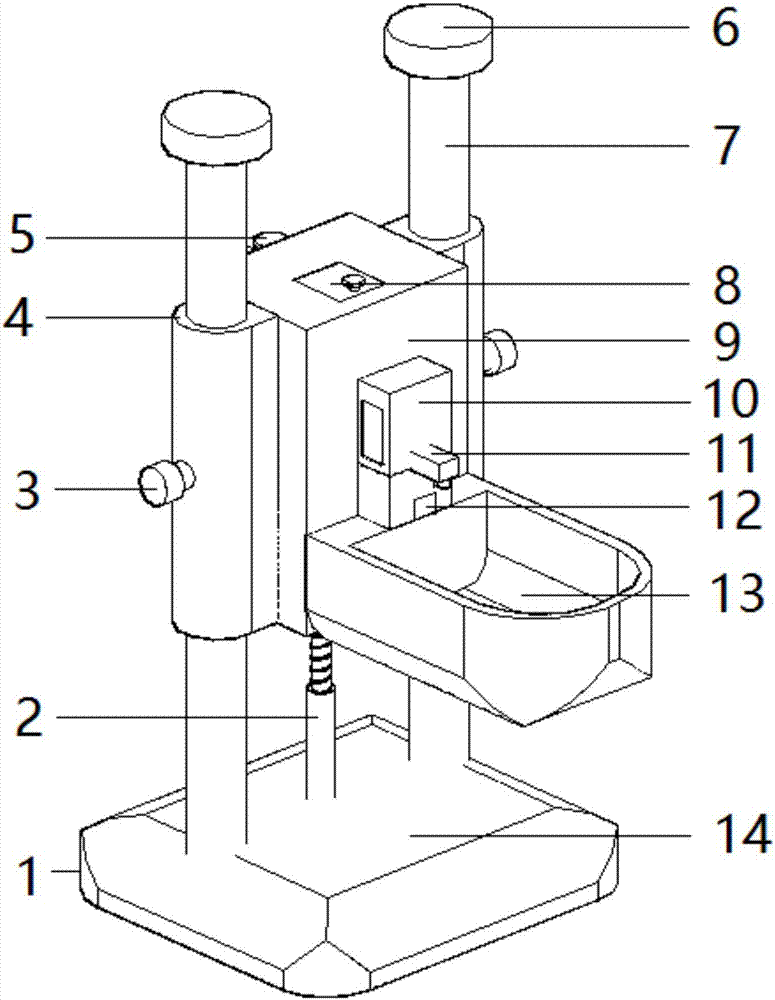

图1为本发明结构示意图;

图2为本发明后视结构示意图;

图3为本发明仰视结构示意图。

图中:1-装置本体,2-高度调节螺栓,3-固定螺丝,4-高度调节滑槽,5-水源接入口,6-限位块,7-高度调节柱,8-水箱加药盖,9-水箱,10-dc6v红外感应控制器,11-出水龙头,12-红外感应窗,13-水槽,14-底座。

具体实施方式

下面,将详细说明本发明的实施例,其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本发明,但应当理解该描述并非要把本发明限制于该示例性的实施例。相反,本发明将不仅覆盖该示例性的实施例,而且还覆盖各种替换的、改变的、等效的和其他实施例,其可包含在所附权利要求所限定的本发明的精神和范围内。

参见图1至附图3,一种山羊养殖饮水槽,包括有:

装置本体1、高度调节螺栓2、固定螺丝3、高度调节滑槽4、水源接入口5、限位块6、高度调节柱7、水箱加药盖8、水箱9、dc6v红外感应控制器10、出水龙头11、红外感应窗12、水槽13、底座14;

装置本体1底部设置有底座14;底座14上端固定设置有高度调节柱7;高度调节柱7顶端设置有限位块6;水箱9两侧设置有高度调节滑槽4;高度调节柱7嵌装于高度调节滑槽4内部,且通过固定螺丝3固定;水箱9后侧设置有水源接入口5;水箱9上端开设有水箱加药盖8;水箱9下侧设置有高度调节螺栓2,且高度调节螺栓2下端与底座14相连接固定;水箱9前侧设置有水槽13;水槽13与水箱9连接处上端设置有dc6v红外感应控制器10;dc6v红外感应控制器10由出水龙头11与红外感应窗12构成。

如上述所述的山羊养殖饮水槽的较佳实施例,其中,装置本体1上的水槽13为高度可调节装置,便于根据所养山羊的大小高度进行适当调节,方便山羊能够用最舒服的姿势喝到水。

如上述所述的山羊养殖饮水槽的较佳实施例,其中,dc6v红外感应控制器10采用四节七号电池供电使用,便于在山羊圈中无插座或电源的情况下使用,方便安全,便于维护。

如上述所述的山羊养殖饮水槽的较佳实施例,其中,dc6v红外感应控制器10设定出水时间为五秒,便于控制出水量,防止出水过多造成不必要的浪费,并且避免水源饮用不完滋生细菌,影响山羊健康。

如上述所述的山羊养殖饮水槽的较佳实施例,其中,高度调节螺栓上焊接设置有旋转调节把手,可通过手动旋转调节把手进行水槽13的高度调节,便于不同高度的山羊饮水使用。

本实施例的工作原理:

在使用该山羊养殖饮水槽时,首先将其移动到山羊养殖圈内,然后将水源接入到水源接入口5,水源接入口5上设置有开关,可以对水箱内的水量进行控制,在根据山羊的大小高度对水槽13进行高度调节,调节时,先将固定螺丝3松开,然后手动旋转高度调节螺栓2上的把手,然后在将固定螺丝3紧住,然后将dc6v红外感应控制器10上通过设置的电池安装槽将七号电池安装于内侧,然后便可进行饮水使用,当山羊将头部插入水槽13内部找水喝的时候,红外感应窗12对羊头进行感应,感应距离为15cm,避免距离过长导致无端出水,造成浪费,然后将信息反馈给dc6v红外感应控制器10,然后由dc6v红外感应控制器10控制出水和出水量,供山羊饮用,该dc6v红外感应控制器10工作原理与市面上公测中使用的自动感应冲水原理基本类似,设置的水箱加药盖8可以对水箱内部加入清洁药或者防疫情的药物,便于山羊饮用,由此提高山羊快速的健康成长。

需要说明的是,本发明使用到的标准零件均可以从市场上购买,异形件根据说明书的和附图的记载均可以进行订制,各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段,机械、零件和设备均采用现有技术中,常规的型号,发明人在此不再详述。

综上所述,尽管参照前述实施例对本发明进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。
