一种可调节高度用阳台蔬菜种植架的制作方法

本发明涉及一种阳台蔬菜种植架，尤其涉及一种可调节高度用阳台蔬菜种植架。

背景技术：

蔬菜，是指可以做菜、烹饪成为食品的一类植物或菌类，蔬菜是人们日常饮食中必不可少的食物之一，是一种绿色食品。蔬菜可提供人体所必需的多种维生素和矿物质等营养物质。此外，蔬菜中还有多种多样的植物化学物质，是人们公认的对健康有效的成分，目前果蔬中的营养素可以有效预防慢性、退行性疾病的多种物质，正在被人们研究发现。

现在城市居住中，利用阳台等空间，种植蔬菜等植物的工具，即可以美化家居生活，又可以吃到放心的蔬菜，一举两得。但是现有的蔬菜种植架均是静止不动的，而阳台等地方往往只能收到单方向的阳光照射，从而造成一些蔬菜的发育不良。

因此亟需研发一种能调节高度、能对种植的蔬菜进行防护和能够节省空间的阳台蔬菜种植架，来克服现有技术中不能调节高度、不能对种植的蔬菜进行防护和不能够节省空间的缺点。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有技术中不能调节高度、不能对种植的蔬菜进行防护和不能够节省空间的缺点，本发明要解决的技术问题是提供一种能调节高度、能对种植的蔬菜进行防护和能够节省空间的阳台蔬菜种植架。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种可调节高度用阳台蔬菜种植架，包括有放置台、安装箱、种植架、驱动机构和升降机构，放置台的顶部连接有安装箱，安装箱的右部设有驱动机构，安装箱的左部设有升降机构，升降机构顶端连接有种植架，种植架上均匀开有凹槽，凹槽内均放置有盆栽。

优选地，驱动机构包括有固定杆、插杆、第一转杆、第一轴承座和第一锥齿轮，安装箱顶壁右部连接有第一轴承座，第一轴承座上连接有第一转杆，第一转杆穿过第一轴承座，第一转杆的底端与升降机构上均连接第一锥齿轮，第一转杆的底端与升降机构上的第一锥齿轮啮合，安装箱的顶部右侧连接有固定杆，固定杆与第一转杆上部均开有小孔，固定杆与第一转杆上开的小孔处于同一水平线上，小孔内设有插杆，插杆穿过小孔。

优选地，升降机构包括有第二轴承座、第二转杆、第一凸轮、第一接触轮和第一升降杆，安装箱顶壁左部开有第一通孔，安装箱内后壁左部连接有第二轴承座，第二轴承座上连接有第二转杆，第二转杆穿过第二轴承座，第二转杆左部连接有第一凸轮，第一通孔内设有第一升降杆，第一升降杆穿过第一通孔，第一升降杆底端连接有第一接触轮，第一接触轮与第一凸轮接触，第一升降杆的顶端连接有种植架。

优选地，还包括有箱体、第三轴承座、第三转杆、第二锥齿轮、第二凸轮、第二接触轮和第二升降杆，安装箱右侧连接有箱体，安装箱的右壁上部连接有第三轴承座，第三轴承座上连接有第三转杆，第三转杆穿过第三轴承座，第三转杆的左端连接有第二锥齿轮，第二锥齿轮与第一转杆的底端上的第一锥齿轮啮合，第三转杆的右端连接有第二凸轮，箱体的顶壁右部开有第二通孔，第二通孔内设有第二升降杆，第二升降杆穿过第二通孔，第二升降杆的底端连接有第二接触轮，第二接触轮与第二凸轮接触，第二升降杆与第一升降杆的顶端均连接有种植架。

优选地，还包括有放置箱、隔板和第一挡板，放置台底部左侧连接有放置箱，放置箱内中部连接有隔板，放置箱顶壁右侧转动式连接有第一挡板，第一挡板左侧下部与放置箱底部右端接触。

优选地，还包括有固定块、弹簧、螺钉、连接杆和遮挡板，种植架左侧上部均连接有固定块，固定块左端连接有弹簧，弹簧末端连接有螺钉，固定块前侧设有连接杆，连接杆下部与固定块上均开有螺纹孔，螺纹孔与螺钉配合，连接杆通过螺钉固定在固定块上，连接杆顶端连接有遮挡板。

优选地，还包括有第四轴承座、第四转杆和照明灯，遮挡板右端连接有第四轴承座，第四轴承座上连接有第四转杆，第四转杆底端连接有照明灯。

优选地，安装箱的材料为q235钢。

优选地，种植架的材料为优质钢材，表面覆盖锌层。

优选地，箱体的材料为不锈钢。

工作原理：当用户需要使用本设备在阳台上种植蔬菜时，首先将需要种植的蔬菜种植在盆栽内，再通过驱动机构来带动升降机构运作，通过升降机构能够调节种植架的高度，让种植在盆栽上的蔬菜可以更好地接受阳光的照射。

因为驱动机构包括有固定杆、插杆、第一转杆、第一轴承座和第一锥齿轮，安装箱顶壁右部连接有第一轴承座，第一轴承座上连接有第一转杆，第一转杆穿过第一轴承座，第一转杆的底端与升降机构上均连接第一锥齿轮，第一转杆的底端与升降机构上的第一锥齿轮啮合，安装箱的顶部右侧连接有固定杆，固定杆与第一转杆上部均开有小孔，固定杆与第一转杆上开的小孔处于同一水平线上，小孔内设有插杆，插杆穿过小孔。当用户需要对种植架调整高度时，将插杆从小孔内拔出，转动第一转杆，第一转杆带动第一锥齿轮旋转，第一锥齿轮带动升降机构运作，当用户调节到所需要的高度后，将插杆插入到小孔内，来对调节好的高度进行固定。

因为升降机构包括有第二轴承座、第二转杆、第一凸轮、第一接触轮和第一升降杆，安装箱顶壁左部开有第一通孔，安装箱内后壁左部连接有第二轴承座，第二轴承座上连接有第二转杆，第二转杆穿过第二轴承座，第二转杆左部连接有第一凸轮，第一通孔内设有第一升降杆，第一升降杆穿过第一通孔，第一升降杆底端连接有第一接触轮，第一接触轮与第一凸轮接触，第一升降杆的顶端连接有种植架。当第一锥齿轮转动就会带动第二转杆转动，第二转杆带动第一凸轮转动，当第一凸轮转动至离开第一接触轮时，第一升降杆就会在重力的作用下向下运动，第一升降杆带动种植架向下运动，当第一凸轮转动至与第一接触轮接触时，第一凸轮带动第一升降杆向上运动，第一升降杆带动种植架向上运动，从而实现调整种植架高度，使种植在盆栽内的蔬菜可以更好地接受到阳光的照射。

因为还包括有箱体、第三轴承座、第三转杆、第二锥齿轮、第二凸轮、第二接触轮和第二升降杆，安装箱右侧连接有箱体，安装箱的右壁上部连接有第三轴承座，第三轴承座上连接有第三转杆，第三转杆穿过第三轴承座，第三转杆的左端连接有第二锥齿轮，第二锥齿轮与第一转杆的底端上的第一锥齿轮啮合，第三转杆的右端连接有第二凸轮，箱体的顶壁右部开有第二通孔，第二通孔内设有第二升降杆，第二升降杆穿过第二通孔，第二升降杆的底端连接有第二接触轮，第二接触轮与第二凸轮接触，第二升降杆与第一升降杆的顶端均连接有种植架。当第一锥齿轮转动时，第一锥齿轮就会带动第二锥齿轮，第二锥齿轮带动第三转杆，第三转杆带动第二凸轮转动，当第二凸轮转动至离开第二接触轮时，第二升降杆就会在重力的作用下向下运动，第二升降杆带动种植架向下运动，当第二凸轮转动至与第一接触轮接触时，第二凸轮带动第二升降杆向上运动，第二升降杆带动种植架向上运动，从而通过转动第一转杆，来同时调节左右两侧种植架的高度。

因为还包括有放置箱、隔板和第一挡板，放置台底部左侧连接有放置箱，放置箱内中部连接有隔板，放置箱顶壁右侧转动式连接有第一挡板，第一挡板左侧下部与放置箱底部右端接触。打开第一挡板，可以将种植之类的小工具放入隔板内，方便用户拿取。

因为还包括有固定块、弹簧、螺钉、连接杆和遮挡板，种植架左侧上部均连接有固定块，固定块左端连接有弹簧，弹簧末端连接有螺钉，固定块前侧设有连接杆，连接杆下部与固定块上均开有螺纹孔，螺纹孔与螺钉配合，连接杆通过螺钉固定在固定块上，连接杆顶端连接有遮挡板。在恶劣天气，为了防止影响到种植的蔬菜的生长，这时，通过将螺钉插入到螺纹孔内，固定住连接杆和遮挡板，能够实现对种植架上种植的蔬菜起到防护作用的目的，在不需要进行防护时，可通过将螺钉从螺纹孔内拔出，取下连接杆和遮挡板，即可达到节省空间的目的。

因为还包括有第四轴承座、第四转杆和照明灯，遮挡板右端连接有第四轴承座，第四轴承座上连接有第四转杆，第四转杆底端连接有照明灯。因为有照明灯的作用，可以更好的来观察种植的蔬菜，通过转动第四转杆，可实现调节照明灯照明角度，提高实用性的目的。

因为安装箱材料为q235钢，q235钢硬度高且不容易变形，使安装箱的使用寿命更长。

因为种植架优质钢材，表面覆盖锌层，使得种植架不易腐蚀，提高使用寿命。

因为箱体材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使箱体的使用寿命更长。

(3)有益效果

本发明通过设置有驱动机构和升降机构，来实现对种植架进行高度调节，让种植在盆栽上的蔬菜可以更好地接受阳光的照射的目的，通过转动第一转杆，来实现同时调节左右两侧种植架的高度的目的，提高了设备的实用性，打开第一挡板，可以将种植之类的小工具放入隔板内，方便用户拿取，在恶劣天气，为了防止影响到种植的蔬菜的生长，这时，通过将螺钉插入到螺纹孔内，固定住连接杆和遮挡板，能够实现对种植架上种植的蔬菜起到防护作用的目的，因为有照明灯的作用，可以更好的来观察种植的蔬菜，通过转动第四转杆，可实现调节照明灯照明角度，进一步的来提高设备实用性的目的。

附图说明

图1为本发明的第一种主视结构示意图。

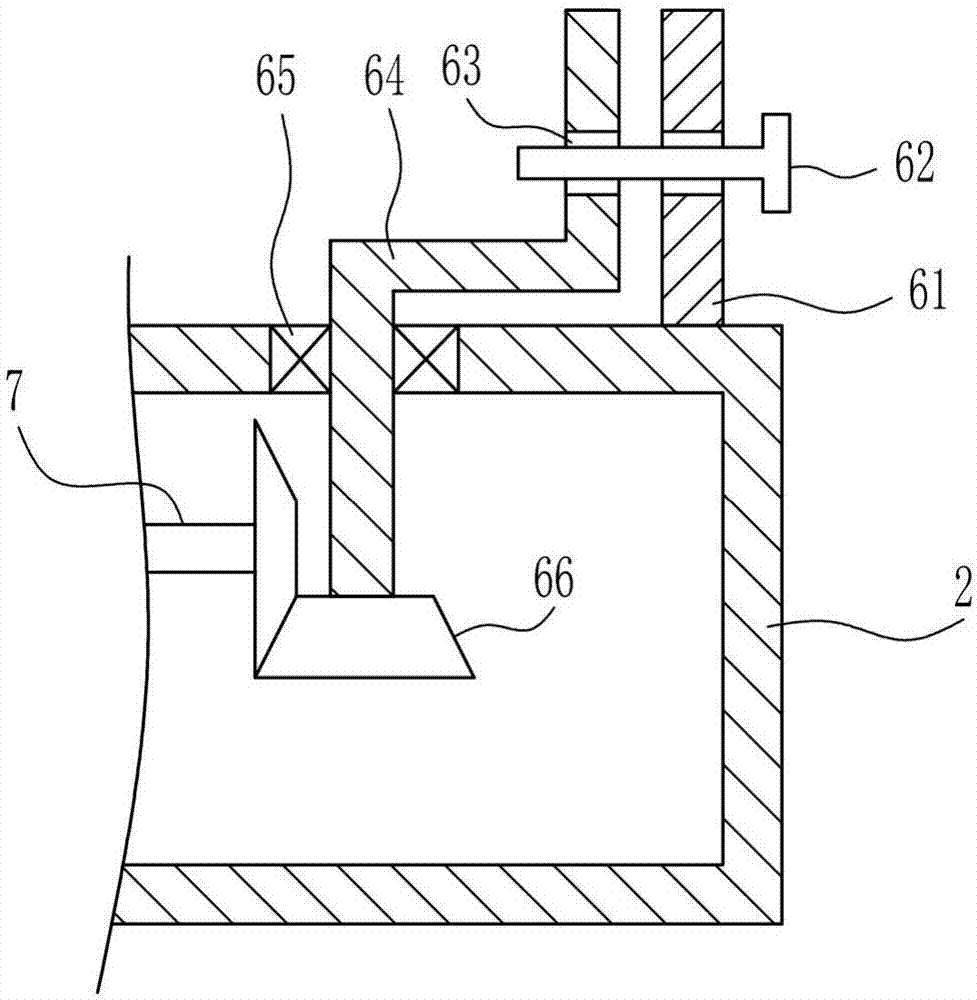

图2为本发明驱动机构的主视结构示意图。

图3为本发明升降机构的主视结构示意图。

图4为本发明的第二种主视结构示意图。

图5为本发明的部分主视结构示意图。

图6为本发明种植架、固定块和遮挡板的第一种主视结构示意图。

图7为本发明种植架、固定块和遮挡板的第二种主视结构示意图。

附图中的标记为：1-放置台，2-安装箱，3-种植架，4-凹槽，5-盆栽，6-驱动机构，61-固定杆，62-插杆，63-小孔，64-第一转杆，65-第一轴承座，66-第一锥齿轮，7-升降机构，71-第二轴承座，72-第二转杆，73-第一凸轮，74-第一接触轮，75-第一通孔，76-第一升降杆，8-箱体，9-第二通孔，10-第三轴承座，11-第三转杆，12-第二锥齿轮，13-第二凸轮，14-第二接触轮，15-第二升降杆，16-放置箱，17-隔板，18-第一挡板，19-固定块，20-弹簧，21-螺纹孔，22-螺钉，23-连接杆，24-遮挡板，25-第四轴承座，26-第四转杆，27-照明灯。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种可调节高度用阳台蔬菜种植架，如图1-7所示，包括有放置台1、安装箱2、种植架3、驱动机构6和升降机构7，放置台1的顶部连接有安装箱2，安装箱2的右部设有驱动机构6，安装箱2的左部设有升降机构7，升降机构7顶端连接有种植架3，种植架3上均匀开有凹槽4，凹槽4内均放置有盆栽5。

实施例2

一种可调节高度用阳台蔬菜种植架，如图1-7所示，包括有放置台1、安装箱2、种植架3、驱动机构6和升降机构7，放置台1的顶部连接有安装箱2，安装箱2的右部设有驱动机构6，安装箱2的左部设有升降机构7，升降机构7顶端连接有种植架3，种植架3上均匀开有凹槽4，凹槽4内均放置有盆栽5。

驱动机构6包括有固定杆61、插杆62、第一转杆64、第一轴承座65和第一锥齿轮66，安装箱2顶壁右部连接有第一轴承座65，第一轴承座65上连接有第一转杆64，第一转杆64穿过第一轴承座65，第一转杆64的底端与升降机构7上均连接第一锥齿轮66，第一转杆64的底端与升降机构7上的第一锥齿轮66啮合，安装箱2的顶部右侧连接有固定杆61，固定杆61与第一转杆64上部均开有小孔63，固定杆61与第一转杆64上开的小孔63处于同一水平线上，小孔63内设有插杆62，插杆62穿过小孔63。

实施例3

一种可调节高度用阳台蔬菜种植架，如图1-7所示，包括有放置台1、安装箱2、种植架3、驱动机构6和升降机构7，放置台1的顶部连接有安装箱2，安装箱2的右部设有驱动机构6，安装箱2的左部设有升降机构7，升降机构7顶端连接有种植架3，种植架3上均匀开有凹槽4，凹槽4内均放置有盆栽5。

驱动机构6包括有固定杆61、插杆62、第一转杆64、第一轴承座65和第一锥齿轮66，安装箱2顶壁右部连接有第一轴承座65，第一轴承座65上连接有第一转杆64，第一转杆64穿过第一轴承座65，第一转杆64的底端与升降机构7上均连接第一锥齿轮66，第一转杆64的底端与升降机构7上的第一锥齿轮66啮合，安装箱2的顶部右侧连接有固定杆61，固定杆61与第一转杆64上部均开有小孔63，固定杆61与第一转杆64上开的小孔63处于同一水平线上，小孔63内设有插杆62，插杆62穿过小孔63。

升降机构7包括有第二轴承座71、第二转杆72、第一凸轮73、第一接触轮74和第一升降杆76，安装箱2顶壁左部开有第一通孔75，安装箱2内后壁左部连接有第二轴承座71，第二轴承座71上连接有第二转杆72，第二转杆72穿过第二轴承座71，第二转杆72左部连接有第一凸轮73，第一通孔75内设有第一升降杆76，第一升降杆76穿过第一通孔75，第一升降杆76底端连接有第一接触轮74，第一接触轮74与第一凸轮73接触，第一升降杆76的顶端连接有种植架3。

实施例4

一种可调节高度用阳台蔬菜种植架，如图1-7所示，包括有放置台1、安装箱2、种植架3、驱动机构6和升降机构7，放置台1的顶部连接有安装箱2，安装箱2的右部设有驱动机构6，安装箱2的左部设有升降机构7，升降机构7顶端连接有种植架3，种植架3上均匀开有凹槽4，凹槽4内均放置有盆栽5。

驱动机构6包括有固定杆61、插杆62、第一转杆64、第一轴承座65和第一锥齿轮66，安装箱2顶壁右部连接有第一轴承座65，第一轴承座65上连接有第一转杆64，第一转杆64穿过第一轴承座65，第一转杆64的底端与升降机构7上均连接第一锥齿轮66，第一转杆64的底端与升降机构7上的第一锥齿轮66啮合，安装箱2的顶部右侧连接有固定杆61，固定杆61与第一转杆64上部均开有小孔63，固定杆61与第一转杆64上开的小孔63处于同一水平线上，小孔63内设有插杆62，插杆62穿过小孔63。

升降机构7包括有第二轴承座71、第二转杆72、第一凸轮73、第一接触轮74和第一升降杆76，安装箱2顶壁左部开有第一通孔75，安装箱2内后壁左部连接有第二轴承座71，第二轴承座71上连接有第二转杆72，第二转杆72穿过第二轴承座71，第二转杆72左部连接有第一凸轮73，第一通孔75内设有第一升降杆76，第一升降杆76穿过第一通孔75，第一升降杆76底端连接有第一接触轮74，第一接触轮74与第一凸轮73接触，第一升降杆76的顶端连接有种植架3。

还包括有箱体8、第三轴承座10、第三转杆11、第二锥齿轮12、第二凸轮13、第二接触轮14和第二升降杆15，安装箱2右侧连接有箱体8，安装箱2的右壁上部连接有第三轴承座10，第三轴承座10上连接有第三转杆11，第三转杆11穿过第三轴承座10，第三转杆11的左端连接有第二锥齿轮12，第二锥齿轮12与第一转杆64的底端上的第一锥齿轮66啮合，第三转杆11的右端连接有第二凸轮13，箱体8的顶壁右部开有第二通孔9，第二通孔9内设有第二升降杆15，第二升降杆15穿过第二通孔9，第二升降杆15的底端连接有第二接触轮14，第二接触轮14与第二凸轮13接触，第二升降杆15与第一升降杆76的顶端均连接有种植架3。

还包括有放置箱16、隔板17和第一挡板18，放置台1底部左侧连接有放置箱16，放置箱16内中部连接有隔板17，放置箱16顶壁右侧转动式连接有第一挡板18，第一挡板18左侧下部与放置箱16底部右端接触。

还包括有固定块19、弹簧20、螺钉22、连接杆23和遮挡板24，种植架3左侧上部均连接有固定块19，固定块19左端连接有弹簧20，弹簧20末端连接有螺钉22，固定块19前侧设有连接杆23，连接杆23下部与固定块19上均开有螺纹孔21，螺纹孔21与螺钉22配合，连接杆23通过螺钉22固定在固定块19上，连接杆23顶端连接有遮挡板24。

还包括有第四轴承座25、第四转杆26和照明灯27，遮挡板24右端连接有第四轴承座25，第四轴承座25上连接有第四转杆26，第四转杆26底端连接有照明灯27。

安装箱2的材料为q235钢。

种植架3的材料为优质钢材，表面覆盖锌层。

箱体8的材料为不锈钢。

工作原理：当用户需要使用本设备在阳台上种植蔬菜时，首先将需要种植的蔬菜种植在盆栽5内，再通过驱动机构6来带动升降机构7运作，通过升降机构7能够调节种植架3的高度，让种植在盆栽5上的蔬菜可以更好地接受阳光的照射。

因为驱动机构6包括有固定杆61、插杆62、第一转杆64、第一轴承座65和第一锥齿轮66，安装箱2顶壁右部连接有第一轴承座65，第一轴承座65上连接有第一转杆64，第一转杆64穿过第一轴承座65，第一转杆64的底端与升降机构7上均连接第一锥齿轮66，第一转杆64的底端与升降机构7上的第一锥齿轮66啮合，安装箱2的顶部右侧连接有固定杆61，固定杆61与第一转杆64上部均开有小孔63，固定杆61与第一转杆64上开的小孔63处于同一水平线上，小孔63内设有插杆62，插杆62穿过小孔63。当用户需要对种植架3调整高度时，将插杆62从小孔63内拔出，转动第一转杆64，第一转杆64带动第一锥齿轮66旋转，第一锥齿轮66带动升降机构7运作，当用户调节到所需要的高度后，将插杆62插入到小孔63内，来对调节好的高度进行固定。

因为升降机构7包括有第二轴承座71、第二转杆72、第一凸轮73、第一接触轮74和第一升降杆76，安装箱2顶壁左部开有第一通孔75，安装箱2内后壁左部连接有第二轴承座71，第二轴承座71上连接有第二转杆72，第二转杆72穿过第二轴承座71，第二转杆72左部连接有第一凸轮73，第一通孔75内设有第一升降杆76，第一升降杆76穿过第一通孔75，第一升降杆76底端连接有第一接触轮74，第一接触轮74与第一凸轮73接触，第一升降杆76的顶端连接有种植架3。当第一锥齿轮66转动就会带动第二转杆72转动，第二转杆72带动第一凸轮73转动，当第一凸轮73转动至离开第一接触轮74时，第一升降杆76就会在重力的作用下向下运动，第一升降杆76带动种植架3向下运动，当第一凸轮73转动至与第一接触轮74接触时，第一凸轮73带动第一升降杆76向上运动，第一升降杆76带动种植架3向上运动，从而实现调整种植架3高度，使种植在盆栽5内的蔬菜可以更好地接受到阳光的照射。

因为还包括有箱体8、第三轴承座10、第三转杆11、第二锥齿轮12、第二凸轮13、第二接触轮14和第二升降杆15，安装箱2右侧连接有箱体8，安装箱2的右壁上部连接有第三轴承座10，第三轴承座10上连接有第三转杆11，第三转杆11穿过第三轴承座10，第三转杆11的左端连接有第二锥齿轮12，第二锥齿轮12与第一转杆64的底端上的第一锥齿轮66啮合，第三转杆11的右端连接有第二凸轮13，箱体8的顶壁右部开有第二通孔9，第二通孔9内设有第二升降杆15，第二升降杆15穿过第二通孔9，第二升降杆15的底端连接有第二接触轮14，第二接触轮14与第二凸轮13接触，第二升降杆15与第一升降杆76的顶端均连接有种植架3。当第一锥齿轮66转动时，第一锥齿轮66就会带动第二锥齿轮12，第二锥齿轮12带动第三转杆11，第三转杆11带动第二凸轮13转动，当第二凸轮13转动至离开第二接触轮14时，第二升降杆15就会在重力的作用下向下运动，第二升降杆15带动种植架3向下运动，当第二凸轮13转动至与第一接触轮74接触时，第二凸轮13带动第二升降杆15向上运动，第二升降杆15带动种植架3向上运动，从而通过转动第一转杆64，来同时调节左右两侧种植架3的高度。

因为还包括有放置箱16、隔板17和第一挡板18，放置台1底部左侧连接有放置箱16，放置箱16内中部连接有隔板17，放置箱16顶壁右侧转动式连接有第一挡板18，第一挡板18左侧下部与放置箱16底部右端接触。打开第一挡板18，可以将种植之类的小工具放入隔板17内，方便用户拿取。

因为还包括有固定块19、弹簧20、螺钉22、连接杆23和遮挡板24，种植架3左侧上部均连接有固定块19，固定块19左端连接有弹簧20，弹簧20末端连接有螺钉22，固定块19前侧设有连接杆23，连接杆23下部与固定块19上均开有螺纹孔21，螺纹孔21与螺钉22配合，连接杆23通过螺钉22固定在固定块19上，连接杆23顶端连接有遮挡板24。在恶劣天气，为了防止影响到种植的蔬菜的生长，这时，通过将螺钉22插入到螺纹孔21内，固定住连接杆23和遮挡板24，能够实现对种植架3上种植的蔬菜起到防护作用的目的，在不需要进行防护时，可通过将螺钉22从螺纹孔21内拔出，取下连接杆23和遮挡板24，即可达到节省空间的目的。

因为还包括有第四轴承座25、第四转杆26和照明灯27，遮挡板24右端连接有第四轴承座25，第四轴承座25上连接有第四转杆26，第四转杆26底端连接有照明灯27。因为有照明灯27的作用，可以更好的来观察种植的蔬菜，通过转动第四转杆26，可实现调节照明灯27照明角度，提高实用性的目的。

因为安装箱2材料为q235钢，q235钢硬度高且不容易变形，使安装箱2的使用寿命更长。

因为种植架3优质钢材，表面覆盖锌层，使得种植架3不易腐蚀，提高使用寿命。

因为箱体8材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使箱体8的使用寿命更长。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
