一种园艺移栽车的制作方法

本发明涉及园林机械领域，具体是一种园艺移栽车。

背景技术：

园艺即园地栽培，果树、蔬菜和观赏植物的栽培、繁育技术和生产经营方法，可相应地分为果树园艺、蔬菜园艺和观赏园艺，园艺一词，原指在围篱保护的园囿内进行的植物栽培，现代园艺虽早己打破了这种局限，但仍是比其他作物种植更为集约的栽培经营方式，园艺业是农业中种植业的组成部分，园艺生产对于丰富人类营养和美化、改造人类生存环境有重要意义，另外在农业生产中，一些农作物在播种、移栽作业中均需要挖穴，在穴内播种或栽植作物，目前没有方便园艺或农作物移栽或挖穴的装置，一般园艺移栽需要携带物料，挖穴作业，目前大多数挖穴作业采用人工挖掘，劳动强度大，耗时长。

技术实现要素：

本发明的目的在于提供一种园艺移栽车，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种园艺移栽车，包括车斗，所述车斗为锥形料斗，所述车斗后端设置有把手，所述车斗底端左右对称设置有行走轮；所述车斗前端中部位置固定设置有机箱，所述机箱中部设置有丝杆轴，所述丝杆轴竖向贯穿机箱，且套装在机箱顶部和底部设置的轴承上；所述机箱内底端丝杆轴上套装有从动锥齿轮，所述从动锥齿轮为中空结构，从动锥齿轮内侧设置有与丝杆轴啮合的内螺纹，从动锥齿轮顶部外侧设置有锥螺纹，从动锥齿轮一侧设置有与之传动连接的主动锥齿轮，主动锥齿轮与从动锥齿轮垂直设置，主动锥齿轮套装在机箱内水平设置的转轴端部，所述转轴由电机驱动；所述机箱下方固定设置有挖掘筒，所述挖掘筒呈锥形罩状，挖掘筒顶部设置有通孔，丝杆轴穿过挖掘筒顶部伸入到挖掘筒内底端，丝杆轴底端设置有螺旋刀，所述挖掘筒顶部设置有出泥口，所述出泥口位于挖掘筒顶部一侧，机箱前侧底端设置有支撑架，所述支撑架底端设置有横杆，横杆上设置有支撑轮，所述支撑轮为万向轮。

作为本发明进一步的方案：所述机箱顶部设置有用于丝杆轴限位的固定套。

作为本发明再进一步的方案：所述螺旋刀底端对应丝杆轴轴线设置有固定尖。

作为本发明再进一步的方案：所述机箱前侧端部设置有扶手框，所述扶手框内容置有用于电机供电的蓄电池。

作为本发明再进一步的方案：所述挖掘筒底端设置挡泥板，挡泥板呈环状罩体结构；所述挡泥板由多块弧形板通过铰链构成；挡泥板顶端通过铰链与挖掘筒底端铰接连接。

作为本发明再进一步的方案：所述挖掘筒与挡泥板之间还设置有弹性连接件，所述弹性连接件为弹性杆或压缩弹簧。

作为本发明再进一步的方案：所述出泥口上套装有出泥筒，且与挖掘筒连通。

作为本发明再进一步的方案：所述支撑架设置有用于出泥筒的支撑用的支撑托，所述支撑托为y形杆件结构。

作为本发明再进一步的方案：所述支撑托底端通过销轴和螺纹紧固件与支撑架连接。

与现有技术相比，本发明的有益效果是：本发明提供一种园艺移栽车，结构新颖；本发明设置有车斗，前端设置有万向轮，便于运输物料至移栽挖穴地点，前端设置有用于容置蓄电池的扶手框，方便携带蓄电池，且方便取走充电，同时有利于防盗；同时方便微调挖掘筒，精确定位；本发明螺旋刀的驱动机构设计巧妙，通过丝杆轴驱动旋进，丝杆轴的动力机构结构紧凑，动力大；挖掘效率高，同时巧妙设置挖机筒的挡泥板，保持挡泥板始终贴合地面起支撑作用，有效挡泥的同时有利于减震；另外出土方便，随着土壤堆积在挖穴点侧边较多，影响作业时，通过在出泥口上套装出泥筒并由支撑托，将土壤通过出泥筒排到较远处。

附图说明

图1为园艺移栽车的结构示意图。

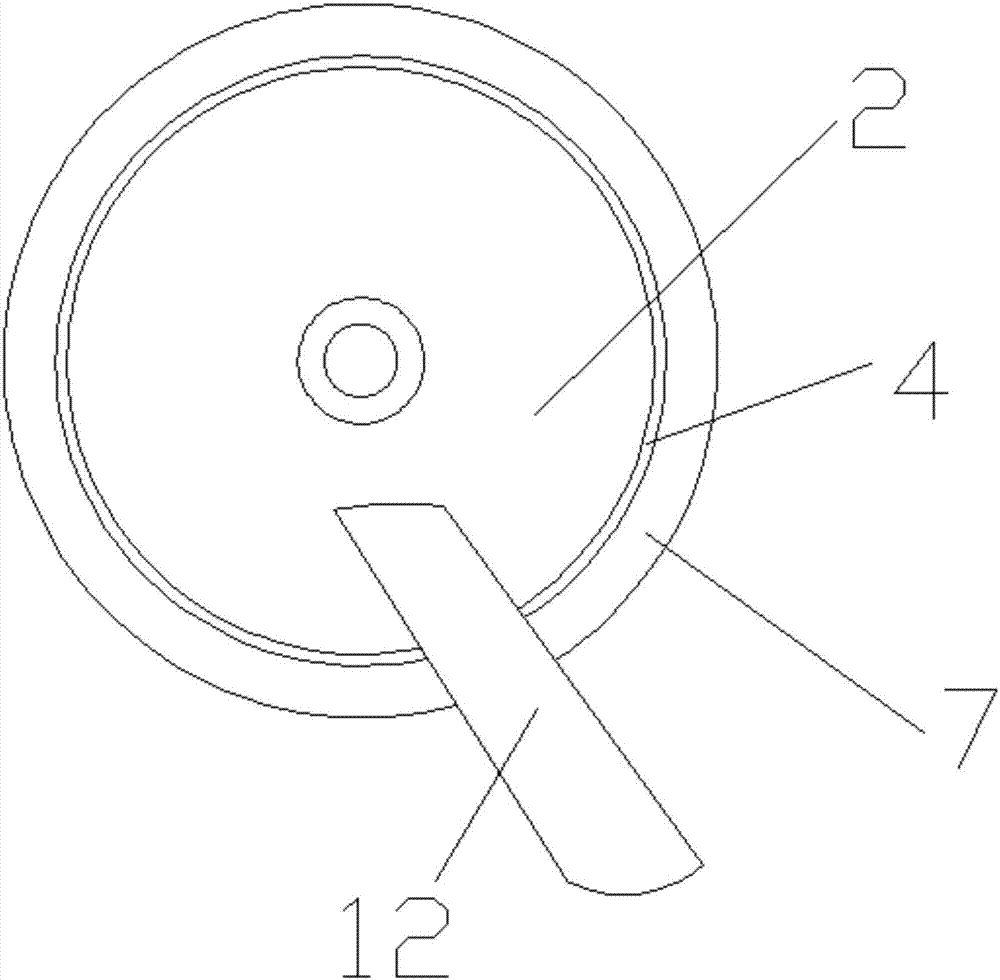

图2为园艺移栽车中挖掘筒的结构示意图。

图3为园艺移栽车中螺旋刀的结构示意图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种园艺移栽车，包括车斗1，所述车斗1为锥形料斗，所述车斗1后端设置有把手22，所述车斗1底端左右对称设置有行走轮3；所述车斗1前端中部位置固定设置有机箱20，所述机箱20中部设置有丝杆轴18，所述丝杆轴18竖向贯穿机箱，且套装在机箱顶部和底部设置的轴承上；所述机箱20顶部设置有用于丝杆轴18限位的固定套19，所述机箱20内底端丝杆轴18上套装有从动锥齿轮21，所述从动锥齿轮21为中空结构，从动锥齿轮21内侧设置有与丝杆轴18啮合的内螺纹，从动锥齿轮21顶部外侧设置有锥螺纹，从动锥齿轮21一侧设置有与之传动连接的主动锥齿轮17，主动锥齿轮17与从动锥齿轮21垂直设置，主动锥齿轮17套装在机箱20内水平设置的转轴16端部，所述转轴16由电机15驱动；所述机箱20前侧端部设置有扶手框13，所述扶手框13内容置有用于电机15供电的蓄电池14。

所述机箱20下方固定设置有挖掘筒2，所述挖掘筒2呈锥形罩状，挖掘筒顶部设置有通孔，丝杆轴18穿过挖掘筒2顶部伸入到挖掘筒2内底端，丝杆轴18底端设置有螺旋刀5，所述螺旋刀5底端对应丝杆轴18轴线设置有固定尖18-1，所述挖掘筒底端设置挡泥板7，挡泥板呈环状罩体结构；所述挡泥板7由多块弧形板通过铰链构成；挡泥板顶端通过铰链4与挖掘筒2底端铰接连接，所述挖掘筒2与挡泥板7之间还设置有弹性连接件6，弹性连接件6用于提供弹性恢复力，保持挡泥板始终贴合地面起支撑作用，有效挡泥的同时有利于减震，弹性连接件6为弹性杆或压缩弹簧；所述挖掘筒2顶部设置有出泥口，所述出泥口位于挖掘筒2顶部一侧，所述出泥口上套装有出泥筒12且与挖掘筒2连通，机箱前侧底端设置有支撑架10，所述支撑架10设置有用于出泥筒12的支撑用的支撑托11，所述支撑托11为y形杆件结构，支撑托11底端通过销轴和螺纹紧固件与支撑架10连接，方便拆卸和安装，同时方便调节支撑托11的角度；所述支撑架10底端设置有横杆9，横杆9上设置有支撑轮8，所述支撑轮8为万向轮。

本发明的工作原理是：车斗用于存放物料，手推把手运输物料至移栽挖穴地点，通过扶手框13微调，将挖掘筒2准确定位到挖穴点上方，调整挡泥板7位于外侧，启动电机15，电机带动转轴16转动，转轴16通过其端部的主动锥齿轮17与从动锥齿轮21配合，带动从动锥齿轮21转动，从动锥齿轮21内侧设置有与丝杆轴18啮合的内螺纹，从动锥齿轮21驱动丝杆轴18向下旋进，从而带动丝杆轴18底端的螺旋刀5进行挖掘作业，挖出的土壤经过螺旋刀推进到挖掘筒2中通过挖掘筒2顶部的出泥口排出，随着土壤堆积在挖穴点侧边较多，影响作业时，通过在出泥口上套装出泥筒12并由支撑托11，将土壤通过出泥筒12排到较远处。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。

技术特征：

技术总结
本发明公开了一种园艺移栽车，包括车斗，所述车斗为锥形料斗，所述车斗后端设置有把手，所述车斗底端左右对称设置有行走轮；所述车斗前端中部位置固定设置有机箱，所述机箱中部设置有丝杆轴，本发明提供一种园艺移栽车，结构新颖；便于运输物料至移栽挖穴地点，前端设置有用于容置蓄电池的扶手框，方便携带蓄电池，且方便取走充电，同时有利于防盗；操作方便，挖掘作业机构结构紧凑，动力大；挖掘效率高，同时巧妙设置挖机筒的挡泥板，保持挡泥板始终贴合地面起支撑作用，有效挡泥的同时有利于减震；另外出土方便，随着土壤堆积在挖穴点侧边较多，影响作业时，通过在出泥口上套装出泥筒并由支撑托，将土壤通过出泥筒排到较远处。

技术研发人员：侯瀚尧
受保护的技术使用者：侯瀚尧
技术研发日：2017.07.20
技术公布日：2017.11.03
