撑树钢杆支架的制作方法

本发明与园林用品有关，具体是指一种撑树钢杆支架。

背景技术：

园林管理部门对于因风雨作用歪倒的树木都要进行维护扶正，特别是一些特定地形比如坡地上的歪倒树木，仅仅是将树木扶正培土来维护是远远不够的，此类的因倾倒再扶正的树木极易按原方向再次倾倒，为了确保树木的成活及提高工效，扶正树木后再用支杆予以支撑是一种必需的手段，为此，常用的支撑加固方式就是附加上木架的加固，通常是将支杆斜立状的直接绑缚到树木的树干部位，采用铁丝捆扎，或是用四根短细的木杆在树木的支撑点部位捆扎成井字状将树干夹紧，然后再将支杆顶紧到下面，还有的采用一种像腰带状的束紧皮带绕树干束紧将支杆和树干束成一体，凡此种种其可靠性都不高，操作起来费工耗时，有的支杆看似绑缚捆扎的挺好实际上形同虚设，略有来风就会对树木的稳固造成威胁，起不到有效支撑树木树干的作用和效果，也浪费了大量的工时和捆扎材料，针对此问题很需要一种专门的装置来应对，它应一人就能操作，可以重复使用，加固支撑起来快速高效。

技术实现要素：

本发明的目的便是提供一种用于园林部门进行加固扶正树木的撑树钢杆支架，它可以彻底解决前述的问题。

本发明技术方案的内容如下：它包含钢杆、上挡板、下挡板、套碗，所述钢杆为一段粗细适当的圆形弹簧钢直杆，从其中间点开始向两边等距延伸一段成为上纵杆，在上纵杆的两端再开始同时向左向下垂直折窝一段成为左下斜杆后继续向右向下折窝一段成为右下斜杆，在右下斜杆的下端部开始继续向右向上同时折窝一段成为右上斜杆后在其外端头折窝出嵌接着一圆杆即右纵杆的圆圈；所述上挡板在其外侧壁面的几何中心部位连接着一带嵌接开口的挡板座，上挡板通过挡板座上的嵌接开口嵌接到上纵杆上；所述下挡板也是通过其外侧壁面上的挡板座嵌接到一钢杆即左纵杆上，左纵杆的两端则分别穿入两个通过开口嵌接到左下斜杆与右下斜杆结合处的左纵杆座上；所述套碗枢接到右纵杆上，套碗的开口内向下连接着一支杆；将撑树钢杆支架装置到树干上后操作支杆斜向上用力上顶，同时将支杆的下端撑紧到地面上最终将本装置与树干结合成一个牢固的整体，使得树干获得稳固可靠的支撑。

本发明的有益效果是：稳固可靠，一人就能操作，可以重复使用，加固起来快速高效。

附图说明：

图1是本设计钢杆部分的整体轮廓视图。

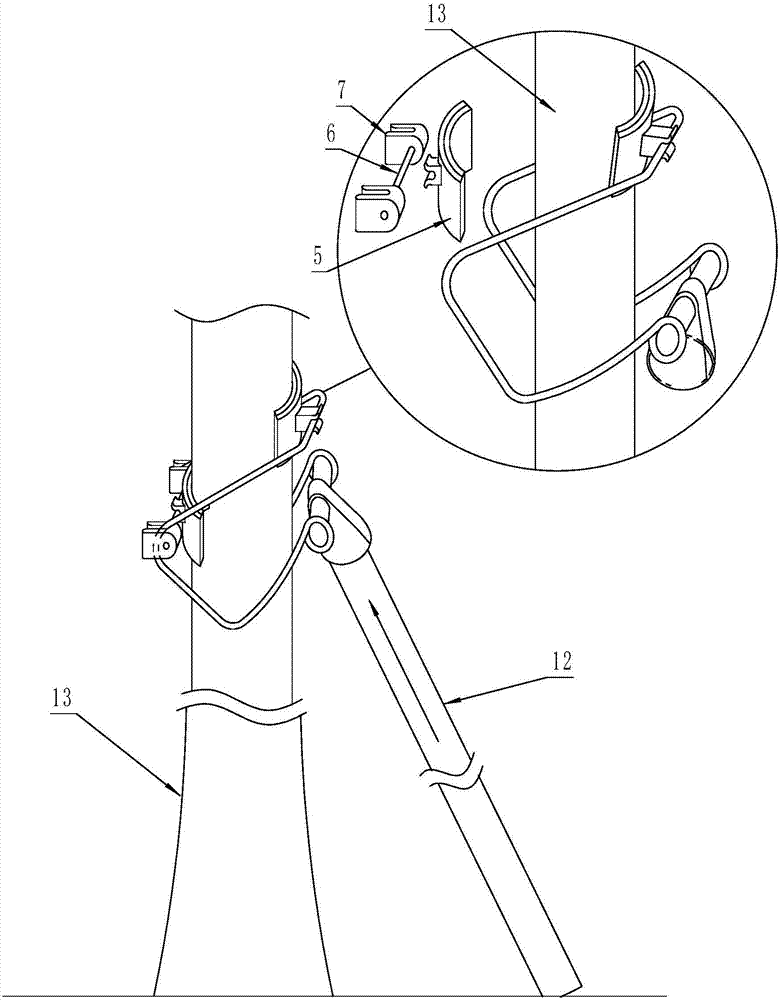

图2是本设计装置到树干上后支杆支撑时工作状态演示图及装置过程中左纵杆的拆装示意图（左上角的放大视图所示）。

各图中，1为上挡板，2为挡板座，3为上纵杆，4为左下斜杆，5为下挡板，6为左纵杆，7为左纵杆座，8为右下斜杆，9为右上斜杆，10为右纵杆，11为套碗，12为支杆，13为树干。

具体实施方式：

下面结合附图对本设计作进一步举例说明。

如图1、图2所示，本设计包含钢杆、上挡板1、下挡板5、套碗11，所述钢杆为一段粗细适当的圆形弹簧钢直杆，其应具有较强的弹性性能，从其中间点开始向两边等距延伸一段成为上纵杆3，在上纵杆的两端再开始同时向左向下垂直折窝一段成为左下斜杆4后继续向右向下折窝一段成为右下斜杆8，在右下斜杆8的下端部开始继续向右向上同时折窝一段成为右上斜杆9后在其外端头折窝出嵌接着一圆杆即右纵杆10的圆圈，前述的套碗11则枢接到右纵杆10上，套碗的开口内向下套连着一支杆12，枢接的连接方式可以更方便支杆的装置和支撑；所述上挡板1在其外侧壁面的几何中心部位连接着一带嵌接开口的挡板座2，上挡板1通过挡板座2上的嵌接开口嵌接到上纵杆3上，这种通过嵌接连接的结合方式具有方便调换不同大小的挡板以适应大小不同粗度树干的作用；所述下挡板5也是通过其外侧壁面上的挡板座嵌接到一钢杆即左纵杆6上，左纵杆6的两端则分别穿入两个通过开口嵌接到左下斜杆与右下斜杆结合处的左纵杆座7上，设置成嵌接的方式同样都是为了方便拆装；具体使用操作时，如图2右上角处的放大视图所示，应首先将左纵杆6连同与其装置在一起的下挡板5、左纵杆座7从图1中的位置上拆下来，将撑树钢杆支架卡套装置到树干13上再把拆下的组件装置到原位，然后操作支杆12斜向上用力上顶，由于钢杆上的上纵杆3与左纵杆6处于上下不同的高度位置，其上的上挡板、下挡板在支杆顶力的作用下会紧贴住树干表面，这样就会产生一种“摩擦自锁现象”将整个装置与树干结合起来，同时将支杆的下端再撑紧到地面上最终将本装置与树干结合成一个牢固的支撑整体，钢杆的弹性性能能很好的蓄积一些弹性力，在树干晃动时可以缓冲消解部分损毁力，使得树干获得稳固可靠的支撑；本设计结构简洁操作便捷，一卡一顶就完成了支撑加固，解决了传统施工费工耗时耗料的诸多问题，它也可以依具体情况设计出大小不同的多种系列规格以满足实际工作中加固树木的需要。

技术特征：

技术总结
本发明公开了一种撑树钢杆支架，它属于园林用品领域，它加固树木可靠省时。它包含钢杆、上挡板、下挡板、套碗，所述钢杆为一直杆，从其中间点开始向两边等距延伸一段成为上纵杆，在上纵杆的两端再开始同时向左向下垂直折窝一段成为左下斜杆后继续向右向下折窝一段成为右下斜杆，在右下斜杆的下端部开始继续向右向上同时折窝一段成为右上斜杆后在其外端头折窝出嵌接着一圆杆即右纵杆的圆圈；上挡板通过挡板座上的嵌接开口嵌接到上纵杆上；下挡板也是通过挡板座嵌接到一钢杆即左纵杆上，左纵杆的两端则分别穿入两个左纵杆座上；所述套碗枢接到右纵杆上，套碗的开口内向下连接着一支杆。本设计适用于园林绿化场合使用。
