一种便于清理的巴马香猪养殖用猪圈的制作方法

本发明涉及巴马香猪养殖技术领域，具体为一种便于清理的巴马香猪养殖用猪圈。

背景技术：

巴马香猪养殖用猪圈的是多种多样的，但是一些巴马香猪养殖用猪圈还是存在一些缺点，例如有的巴马香猪养殖用猪圈的清理工作往往是靠人工来完成的，以至于工人劳动量过大而致使巴马香猪养殖用猪圈难以清理干净，使巴马香猪养殖用猪圈内容易滋生一些对巴马香猪养殖有害的细菌，而且还会花费大量的工作时间，进而会对巴马香猪的养殖工作造成很大麻烦，所以我们提出了一种便于清理的巴马香猪养殖用猪圈，以便于解决上述中提出的问题。

技术实现要素：

本发明的目的在于提供一种便于清理的巴马香猪养殖用猪圈，以解决上述背景技术提出的目前巴马香猪养殖用猪圈难以清理干净，会花费大量工作时间的问题。

为实现上述目的，本发明提供如下技术方案：一种便于清理的巴马香猪养殖用猪圈，包括圈体、支撑杆和第二电机，所述圈体的内侧安装有清理板，且清理板的右端固定有通水管，所述通水管的外侧通过第一滑动槽与圈体相连接，且圈体的下侧设置有清理口，所述清理板的左端通过第二滑动槽与圈体相连接，所述圈体的前侧设置有滑动块和栅栏，且栅栏的左右两端固定有滑动块，所述圈体的前侧下方设置有排污槽，所述清理口的中间安装有支柱，所述清理板的内侧固定有第一电机，且第一电机的下方安装有移动轮，所述支撑杆的上端固定有清理板，所述第二电机的下端通过齿轮与清理刷相连接，且清理刷的上侧固定有旋转轴，所述通水管的下侧安装有喷嘴，所述第二电机的下端通过连接座与支撑台相连接，所述第一电机的外端通过皮带与移动轮相连接。

优选的，所述清理板的外形为圆弧形，且清理板的左右两端通过第一滑动槽和第二滑动槽与圈体构成滑动结构，并且第一滑动槽的宽度等于圈体的厚度，第二滑动槽的宽度小于圈体的厚度。

优选的，所述清理口设置有三个，且其分别位于圈体的最下侧，并且每个清理口的中间均设置有支柱，支柱与圈体为一体结构，而且支柱的外形为三角形。

优选的，所述排污槽位于栅栏的下侧，且排污槽的上侧面与圈体的底面位于同一水平面，并且排污槽的长度等于圈体的最大宽度。

优选的，所述支撑杆、清理板和支撑台之间为固定连接，且支撑台的长度小于清理板的水平长度。

优选的，所述清理刷的最低水平面低于清理板最低点所处的水平面，且清理刷位于清理板与喷嘴之间。

与现有技术相比，本发明的有益效果是：该便于清理的巴马香猪养殖用猪圈设置有清理板和清理口，可以方便圈体的清理工作，进而提高圈体的清洗效率，在装置上还设置有第一滑动槽和第二滑动槽，可以保证清理板稳定的移动性能，进而提高清理板的工作效率，在圈体的底部还设置有排污槽，可以方便清理板清理工作的收尾，进而提高清理板对圈体内部清理工作的质量，也提高了清理板对圈体内部清理工作的效率，在清理板的内侧设置有第一电机和移动轮，可以有效保证清理板的移动性能，在清理板的后侧安装有喷嘴和清理刷，可以提高圈体内清理工作的质量，进而保证圈体内的洁净程度，通过清理板对圈体内进行清理工作，也可以减少圈体内清理工作花费的时间。

附图说明

图1为本发明结构示意图；

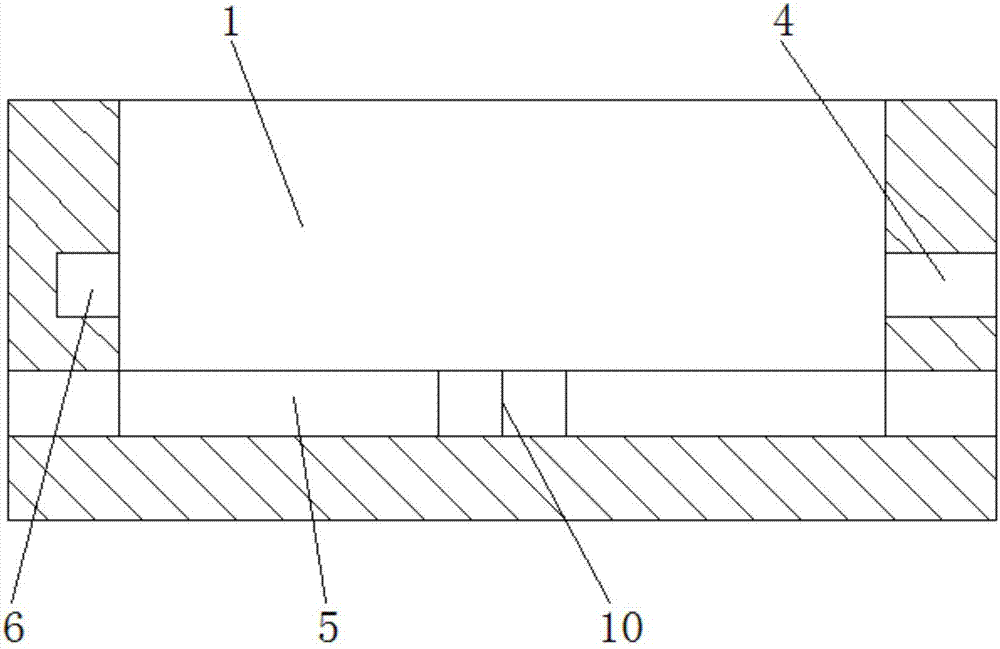

图2为本发明剖面结构示意图；

图3为本发明清理板内部侧视结构示意图；

图4为本发明清理板内部主视结构示意图。

图中：1、圈体，2、清理板，3、通水管，4、第一滑动槽，5、清理口，6、第二滑动槽，7、滑动块，8、栅栏，9、排污槽，10、支柱，11、第一电机，12、齿轮，13、移动轮，14、支撑杆，15、第二电机，16、喷嘴，17、旋转轴，18、清理刷，19、连接座，20、皮带，21、支撑台。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种便于清理的巴马香猪养殖用猪圈，包括圈体1、清理板2、通水管3、第一滑动槽4、清理口5、第二滑动槽6、滑动块7、栅栏8、排污槽9、支柱10、第一电机11、齿轮12、移动轮13、支撑杆14、第二电机15、喷嘴16、旋转轴17、清理刷18、连接座19、皮带20和支撑台21，圈体1的内侧安装有清理板2，且清理板2的右端固定有通水管3，清理板2的外形为圆弧形，且清理板2的左右两端通过第一滑动槽4和第二滑动槽6与圈体1构成滑动结构，并且第一滑动槽4的宽度等于圈体1的厚度，第二滑动槽6的宽度小于圈体1的厚度，方便清理板2对圈体1的清理，进而提高圈体1的清洗效率，通水管3的外侧通过第一滑动槽4与圈体1相连接，且圈体1的下侧设置有清理口5，清理口5设置有三个，且其分别位于圈体1的最下侧，并且每个清理口5的中间均设置有支柱10，支柱10与圈体1为一体结构，而且支柱10的外形为三角形，可以方便圈体1清理工作的进行，也可以保证圈体1的稳固性，避免了支柱10对圈体1清理工作的影响，清理板2的左端通过第二滑动槽6与圈体1相连接，所述圈体1的前侧设置有滑动块7和栅栏8，且栅栏8的左右两端固定有滑动块7，圈体1的前侧下方设置有排污槽9，排污槽9位于栅栏8的下侧，且排污槽9的上侧面与圈体1的底面位于同一水平面，并且排污槽9的长度等于圈体1的最大宽度，可以方便清理板2清理工作的收尾，提高了清理板2对圈体1内部清理工作的效率，清理口5的中间安装有支柱10，清理板2的内侧固定有第一电机11，且第一电机11的下方安装有移动轮13，支撑杆14的上端固定有清理板2，支撑杆14、清理板2和支撑台21之间为固定连接，且支撑台21的长度小于清理板2的水平长度，可以保证支撑杆14、清理板2和支撑台21的工作性能，第二电机15的下端通过齿轮12与清理刷18相连接，且清理刷18的上侧固定有旋转轴17，清理刷18的最低水平面低于清理板2最低点所处的水平面，且清理刷18位于清理板2与喷嘴16之间，可以提高清理刷18的工作效率，也保证了对圈体1的清理质量，通水管3的下侧安装有喷嘴16，第二电机15的下端通过连接座19与支撑台21相连接，第一电机11的外端通过皮带20与移动轮13相连接。

工作原理：在使用该便于清理的巴马香猪养殖用猪圈时，首先将通水管3与水源连接，然后启动第二电机15，第二电机15会带动连接座19内的齿轮12，在连接座19内的齿轮12转动的同时，清理刷18上的齿轮12会与连接座19内的齿轮12相接触，进而会使清理刷18开始转动，同时将通水管3上的喷嘴16全部打开，喷嘴16会对圈体1的地面进行喷水清理工作，之后启动第一电机11，第一电机11会通过皮带20带动移动轮13转动，在移动轮13转动的情况下，清理板2会向前移动，而移动轮13会在第一滑动槽4和第二滑动槽6的作用下稳定前进，在移动轮13移动过程中，清理板2、喷嘴16和清理刷18会对圈体1进行清理工作，清理后的垃圾会通过清理口5和排污槽9排出圈体1，当圈体1清理完成后，可以将清理板2靠在圈体1的一侧，而清理板2又可以保护其内部的零件不被巴马香猪损坏，从而完成一系列工作。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
