一种园林盆栽用浇灌观赏装置的制作方法

本发明涉及园林技术领域，具体为一种园林盆栽用浇灌观赏装置。

背景技术：

随着城市、农村园林建设的不断发展和人们生活水平的日益提高，对园林建设相配套所用盆栽观赏装置的技术需求也不断提高，现有的盆栽观赏装置只具有盆栽摆放作用，缺少盆栽浇灌、盆栽更换功能，为此，我们推出一种园林盆栽用浇灌观赏装置。

技术实现要素：

本发明的目的在于提供一种园林盆栽用浇灌观赏装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种园林盆栽用浇灌观赏装置，包括第一过滤箱、l型观赏座和盆栽放置座，所述第一过滤箱的上端设有进水口，所述进水口内侧沿边设有用于放置过滤板的凸起板，所述第一过滤箱的右端连接有第二过滤箱，所述第一过滤箱的内腔设有伸入至第二过滤箱内腔的倾斜导板，所述倾斜导板为左高右低的倾斜设置，所述第二过滤箱的内部插接有过滤装置，所述l型观赏座的中部设有安装腔，所述安装腔的两侧底部焊接有滑槽座，所述盆栽放置座的下端连接有滑接板，所述滑接板滑接于滑槽座，所述盆栽放置座的上端等距设有用于放置盆栽的放置槽，所述第二过滤箱的底部通过管道伸入至安装腔内，所述管道上安装有水泵，所述管道靠近l型观赏座的一端上安装有阀门，所述管道一端连接有固定于安装腔上部的横管，所述横管的下端设有位于盆栽上方的喷头。

优选的，所述过滤板的上端两侧设有提手，所述进水口的上端铰接有防尘端盖，所述过滤板的高度低于进水口的上端口。

优选的，所述过滤装置包括过滤网板和安装板，所述过滤网板与安装板的连接关系为焊接，所述过滤网板之间通过支撑住连接，所述安装板的前部表面焊接有第一把手。

优选的，所述l型观赏座的内腔顶部安装有照明灯，所述照明灯为等距设置。

优选的，所述l型观赏座的上部前侧嵌入有透明观察板。

优选的，所述l型观赏座的下部上端设有座垫。

优选的，所述盆栽放置座与滑接板为一体成型设置，所述滑接板的侧边设有凹槽，所述凹槽内等距安装有滚轮，所述滚轮凸出于凹槽。

优选的，所述盆栽放置座的一端焊接有第二把手。

与现有技术相比，本发明的有益效果是：本发明通过过滤板和过滤装置的过滤网板对注水进行多次过滤，通过水泵的设置，将第二过滤箱底部过滤后的注水经由管道和横管引出，最后经由喷头流出，对盆栽进行浇灌，盆栽放置座移出安装腔后，便于盆栽的取出更换，通过照明灯的设置，在光线较暗时或者夜晚，照明灯可照射盆栽，以便人们观赏，当滑接板沿着滑槽座移动时，通过滚轮的设置，减小了滑接板与滑槽座之间的摩擦力，使得滑接板移动轻松。

附图说明

图1为本发明结构示意图；

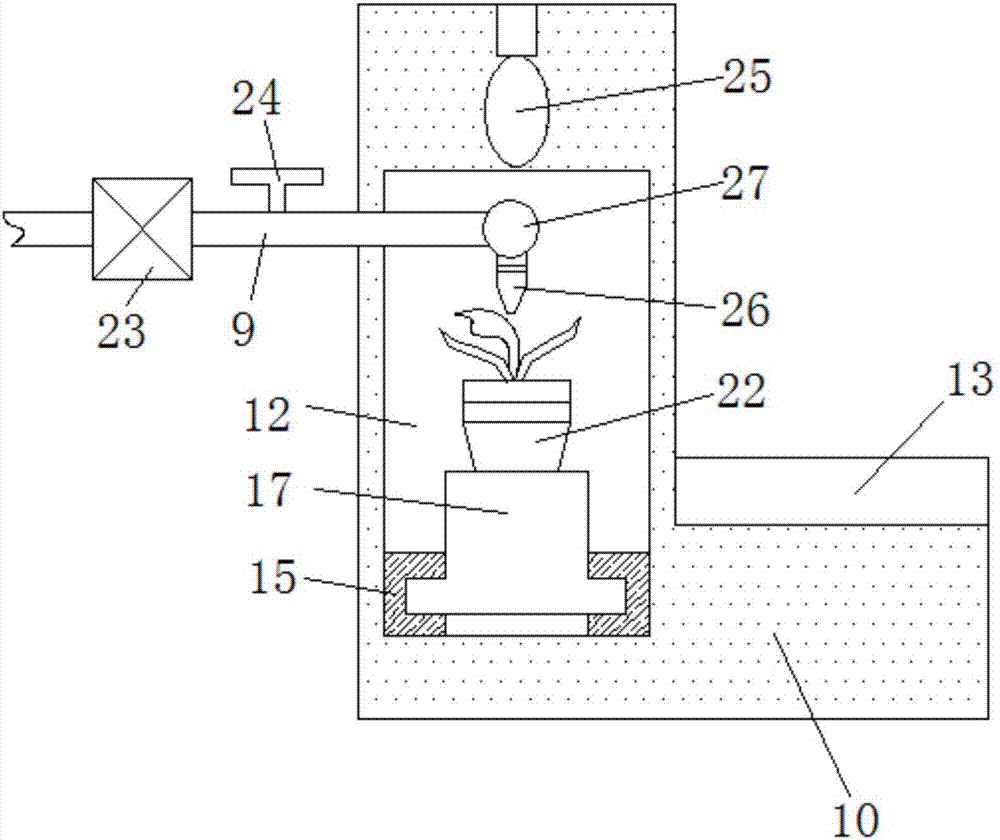

图2为本发明l型观赏座侧剖结构示意图；

图3为本发明过滤装置结构示意图；

图4为本发明倾斜导板安装位置结构示意图；

图5为本发明滑槽座结构示意图；

图6为本发明盆栽放置座结构示意图。

图中：1防尘端盖、2第一过滤箱、3进水口、4凸起板、5过滤板、6提手、7第二过滤箱、8过滤装置、81过滤网板、82安装板、83第一把手、84支撑住、9管道、10l型观赏座、11透明观察板、12安装腔、13座垫、14倾斜导板、15滑槽座、16滑接板、17盆栽放置座、18第二把手、19放置槽、20凹槽、21滚轮、22盆栽、23水泵、24阀门、25照明灯、26喷头、27横管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供一种技术方案：一种园林盆栽用浇灌观赏装置，包括第一过滤箱2、l型观赏座10和盆栽放置座17，所述第一过滤箱2的上端设有进水口3，所述进水口3内侧沿边设有用于放置过滤板5的凸起板4，所述第一过滤箱2的右端连接有第二过滤箱7，所述第一过滤箱2的内腔设有伸入至第二过滤箱7内腔的倾斜导板14，所述倾斜导板14为左高右低的倾斜设置，所述第二过滤箱7的内部插接有过滤装置8，所述l型观赏座10的中部设有安装腔12，所述安装腔12的两侧底部焊接有滑槽座15，所述盆栽放置座17的下端连接有滑接板16，所述滑接板16滑接于滑槽座15，所述盆栽放置座17的上端等距设有用于放置盆栽22的放置槽19，所述第二过滤箱7的底部通过管道9伸入至安装腔12内，所述管道9上安装有水泵23，所述管道9靠近l型观赏座10的一端上安装有阀门24，所述管道9一端连接有固定于安装腔12上部的横管27，所述横管27的下端设有位于盆栽22上方的喷头26。

具体的，所述过滤板5的上端两侧设有提手6，所述进水口3的上端铰接有防尘端盖1，所述过滤板5的高度低于进水口3的上端口，通过提手6的设置，便于过滤板5的拆卸与安装，通过防尘端盖1的设置，起到对进水口3的防尘防护作用，通过过滤板5的高度低于进水口3的上端口的设置，使得过滤板5不会阻碍防尘端盖1的关闭。

具体的，所述过滤装置8包括过滤网板81和安装板82，所述过滤网板81与安装板82的连接关系为焊接，所述过滤网板81之间通过支撑住84连接，所述安装板82的前部表面焊接有第一把手83，通过过滤网板81与安装板82的连接关系为焊接的设置，使得过滤网板81与安装板82的连接牢固稳定，通过支撑住84的设置，使得过滤网板81之间固定牢固，通过第一把手83的设置，便于过滤装置8的安装与拆卸。

具体的，所述l型观赏座10的内腔顶部安装有照明灯25，所述照明灯25为等距设置，通过照明灯25的设置，在光线较暗时或者夜晚，照明灯25可照射盆栽22，以便人们观赏。

具体的，所述l型观赏座10的上部前侧嵌入有透明观察板11，通过透明观察板11的设置，可通过透明观察板11观看盆栽22。

具体的，所述l型观赏座10的下部上端设有座垫13，通过座垫13的设置，使得人们可以坐着休息。

具体的，所述盆栽放置座17与滑接板16为一体成型设置，所述滑接板16的侧边设有凹槽20，所述凹槽20内等距安装有滚轮21，所述滚轮21凸出于凹槽20，通过盆栽放置座17与滑接板16为一体成型设置，使得盆栽放置座17与滑接板16结构牢固，当滑接板16沿着滑槽座15移动时，通过滚轮21的设置，减小了滑接板16与滑槽座15之间的摩擦力，使得滑接板16移动轻松。

具体的，所述盆栽放置座17的一端焊接有第二把手18，通过第二把手18的设置，便于盆栽放置座17与滑接板16整体沿着滑槽座15移动。

具体的，使用时，通过进水口3向第一过滤箱2内注水，注水可为江河湖泊的水，通过过滤板5的设置，对注水进行初次过滤，然后注水通过倾斜导板14流向第二过滤箱7，使得注水通过过滤装置8的过滤网板81进行二次过滤，通过水泵23的设置，将第二过滤箱7底部过滤后的注水经由管道9和横管27引出，最后经由喷头26流出，对盆栽22进行浇灌，盆栽放置座17移出安装腔12后，便于盆栽22的取出更换，通过过滤网板81与安装板82的连接关系为焊接的设置，使得过滤网板81与安装板82的连接牢固稳定，通过支撑住84的设置，使得过滤网板81之间固定牢固，通过第一把手83的设置，便于过滤装置8的安装与拆卸，通过照明灯25的设置，在光线较暗时或者夜晚，照明灯25可照射盆栽22，以便人们观赏，通过透明观察板11的设置，可通过透明观察板11观看盆栽22，通过座垫13的设置，使得人们可以坐着休息，通过盆栽放置座17与滑接板16为一体成型设置，使得盆栽放置座17与滑接板16结构牢固，当滑接板16沿着滑槽座15移动时，通过滚轮21的设置，减小了滑接板16与滑槽座15之间的摩擦力，使得滑接板16移动轻松，通过第二把手18的设置，便于盆栽放置座17与滑接板16整体沿着滑槽座15移动。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
