一种农业大棚喷洒装置的制作方法

本发明涉及一种农业大棚喷洒装置。

背景技术：

在我国的农业生产中，常规的防治虫害仍以喷洒农药为主要手段，把稀释的农药喷洒在植物的茎叶上，才能达到防治的最佳效果，喷洒农药是大棚种植和养护的重要内容，现在大多数大棚种植户仍然采用手工操作，费时费力，而且喷洒效果不理想的同时农药还会对身体带来伤害。

因此，为了解决上述存在的问题，本发明特提供了一种新的技术方案。

技术实现要素：

本发明的目的是提供一种农业大棚喷洒装置，能够解决现有技术中存在的问题。

本发明针对上述技术缺陷所采用的技术方案是：

一种农业大棚喷洒装置,包括电机、加药箱和喷洒装置，所述电机内部设有进水腔和出水管，所述进水腔一端连接着加药箱，所述出水管一端设有喷洒装置。

进一步地，所述喷洒装置又包括流量控制阀、不锈钢管和喷射管，流量控制阀和不锈钢管之间螺旋的方式连接。

进一步地，所述不锈钢管中均匀地设置管槽，管槽内设置有密封圈。

进一步地，所述管槽与喷射管之间采用螺旋的方式连接。进一步地，所述喷射管上设有喷射头，喷射管和喷射头之间采用螺旋的方式连接。

进一步地，喷射头为可拆卸式连接。

本发明的有益效果是：本发明方便，效率高，人工成本大大降低，适合在大棚内喷洒作业，方便实用。

附图说明

下面结合附图和具体实施方式对本发明作进一步详细描述。

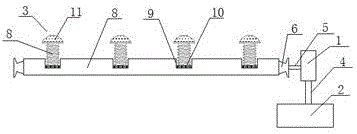

图1为本发明的结构示意图。

其中：1、电机，2、加药箱，3、喷洒装置，4、进水腔，5、出水管，6、流量控制阀，7、不锈钢管，8、喷射管，9、管槽，10、密封圈，11、喷射头。

具体实施方式

为了加深对本发明的理解，下面将结合实施例和附图对本发明作进一步详述，该实施例仅用于解释本发明，并不构成对本发明的保护范围的限定。

如图1所示的一种农业大棚喷洒装置,包括电机1、加药箱2和喷洒装置3，电机1内部设有进水腔4和出水管5，进水腔4一端连接着加药箱2，出水管5一端设有喷洒装置3。

在本实施例中，喷洒装置3包括流量控制阀6、不锈钢管7和喷射管8，流量控制阀6和不锈钢管7之间螺旋的方式连接。

在本实施例中，不锈钢管7中均匀地设置管槽9，管槽9内设置有密封圈10。

在本实施例中，喷射管8与管槽9之间采用螺旋的方式连接。在本实施例中，喷射管8上设有喷射头11，喷射管8和喷射头11之间采用螺旋的方式连接。

在本实施例中，喷射头11为可拆卸式连接。

本发明的有益效果是：本发明方便，效率高，人工成本大大降低，适合在大棚内喷洒作业，方便实用。

以上所述，仅是本发明的较佳实施例而已，并非是对本发明作任何其他形式的限制，而依据本发明的技术实质所作的任何修改或等同变化，仍属于本发明所要求保护的范围。

技术特征：

技术总结
本发明公开了一种农业大棚喷洒装置,包括电机、加药箱和喷洒装置，所述电机内部设有进水腔和出水管，所述进水腔一端连接着加药箱，所述出水管一端设有喷洒装置。本发明方便，效率高，人工成本大大降低，适合在大棚内喷洒作业，方便实用。

技术研发人员：张荣先
受保护的技术使用者：丹阳乔绿农业发展有限公司
技术研发日：2017.11.20
技术公布日：2019.05.28
