带有灭蚊灯的灯泡转接头的制作方法

本发明涉及灯泡接头，更具体地说，它涉及一种带有灭蚊灯的灯泡转接头。

背景技术：

导线的一端安装接头，灯泡耦合在接头上，因安装方便，延展性高，所以使用范围较广。灯泡直接裸露在外部，在夏季蚊虫较多时，蚊虫喜欢光亮，灯泡的周围经常有较多的蚊虫，采用蚊香会造成空气污染，并且存在安全隐患。

技术实现要素：

针对现有技术存在的不足，本发明的目的在于提供一种带有灭蚊灯的灯泡转接头，具有在不改变原有灯泡和接头结构的情况下安装灭蚊灯的效果。

为实现上述目的，本发明提供了如下技术方案：

一种带有灭蚊灯的灯泡转接头，所述灭蚊灯安装在接头上，所述转接头上设有光盘，所述光盘位于灭蚊灯的下方，所述灭蚊灯包括壳体、紫外灯管、电网及百叶窗，所述壳体内设有容腔，所述紫外灯管、电网及百叶窗设置在壳体的容腔内，所述电网围绕在紫外灯管的外围，所述百叶窗围绕在电网的外围，所述转接头内设有用于与灯泡耦接的接线柱，所述电网与接线柱串联，所述紫外灯管与电网并联。

通过采用上述技术方案，灯泡连接在转接头上，转接头与导线上原有的接头连接即可，使用较为方便，打开原有的开关时，灭蚊灯与灯泡可以一起发出亮光，灭蚊灯采用对蚊虫吸引力较强的紫外灯光，蚊虫受紫外灯光的吸引，从百叶窗位置进入到壳体内，触碰到电网后烧死或停留在壳体内因脱水死掉，百叶窗的设置用于防止进入到壳体内的蚊虫飞出，因为电网与接线柱串联，紫外灯管与接线柱并联，若灯泡熄灭，紫外灯管发光时，则可以判断是电网断裂，起到预警作用，提醒使用者及时更换电网。

本发明进一步设置为：还包括热动力装置，所述热动力装置包括绝缘导热支架、温差发电片、散热支架及马达，所述绝缘导热支架固定在壳体的上端面，并且与电网接触，所述温差发电片固定在绝缘导热支架的上方，所述散热支架固定在温差发电片的上方，所述马达与温差发电片耦接，在马达的转轴上设有扇叶，所述光盘上开设有通孔，所述马达固定在光盘上，所述扇叶旋转后朝通孔方向吹风。

通过采用上述技术方案，温差发电片利用电网上的高温发电，起到节能的作用，扇叶一方面用于向光盘底部的灯泡吹风，将少量围绕在灯泡周围的蚊虫吹飞，避免蚊虫造成投影影响照明效果，另一方面扇叶转动产生低压，将壳体的空气吸走行程空气循环，在室内开空调的情况下，可以使室内空气流动，对室内降温起到更好的效果，具有节能的作用。

本发明进一步设置为：所述壳体的底部设有底座和盖板，所述底座与盖板拼接构成回风通道，所述盖板上在位于电网与百叶窗之间设有外环吸风口，所述扇叶置于回风通道内，并且底座的下端面对应扇叶位置设有出风口。

本发明进一步设置为：所述盖板上在位于电网与紫外灯管之间设有内环吸风口。

通过采用上述技术方案，底座与盖板构成的回风通道用于扇叶更好的将壳体内的空气吸走，外环吸风口设置在百叶窗与电网之间，用于将靠近百叶窗附近的蚊虫吸入到壳体内，内环吸风口设置在电网与紫外灯管之间，用于将壳体内的蚊虫吸到电网上杀死，提高灭蚊效果。

本发明进一步设置为：所述外环吸风口位置设有过滤网，所述过滤网设置为球冠型。

通过采用上述技术方案，过滤网的设置用于放置蚊虫被吸入到回风通道内，过滤网设置为球冠状，是为了在扇叶停止工作时，吸附在过滤网上的蚊虫能够自然掉了，避免堆积在过滤网上影响西风效果。

本发明进一步设置为：所述回风通道内在靠近扇叶位置设有隔离网，所述隔离网背向扇叶朝上倾斜，所述底座上在靠近隔离网位置设有收集盒，所述收集盒设置在隔离网相对扇叶的另一侧，并且与底座可拆卸固定连接。

通过采用上述技术方案，壳体内被杀死的蚊虫通过扇叶吸入到回风通道内，然后被隔离网挡住，因为隔离网是背向扇叶朝上倾斜，所以被隔离网挡住的蚊虫掉落到收集盒内，收集盒与底座是可拆卸固定连接，定期将收集盒拆卸清理掉蚊虫，简单方便又快捷。

本发明进一步设置为：所述热动力装置设有多个，沿光盘周向均匀分布，多个马达串联。

通过采用上述技术方案，多个马达串联是为了能够同时转动，减轻甚至避免灯泡晃动。

本发明进一步设置为：所述散热支架上设有散热片。

通过采用上述技术方案，散热片可以快速有效的降低散热支架的温度，使散热之间与绝缘导热支架保持相对的温差，温差发电片利用塞贝克效应产生电流使扇叶转动。

附图说明

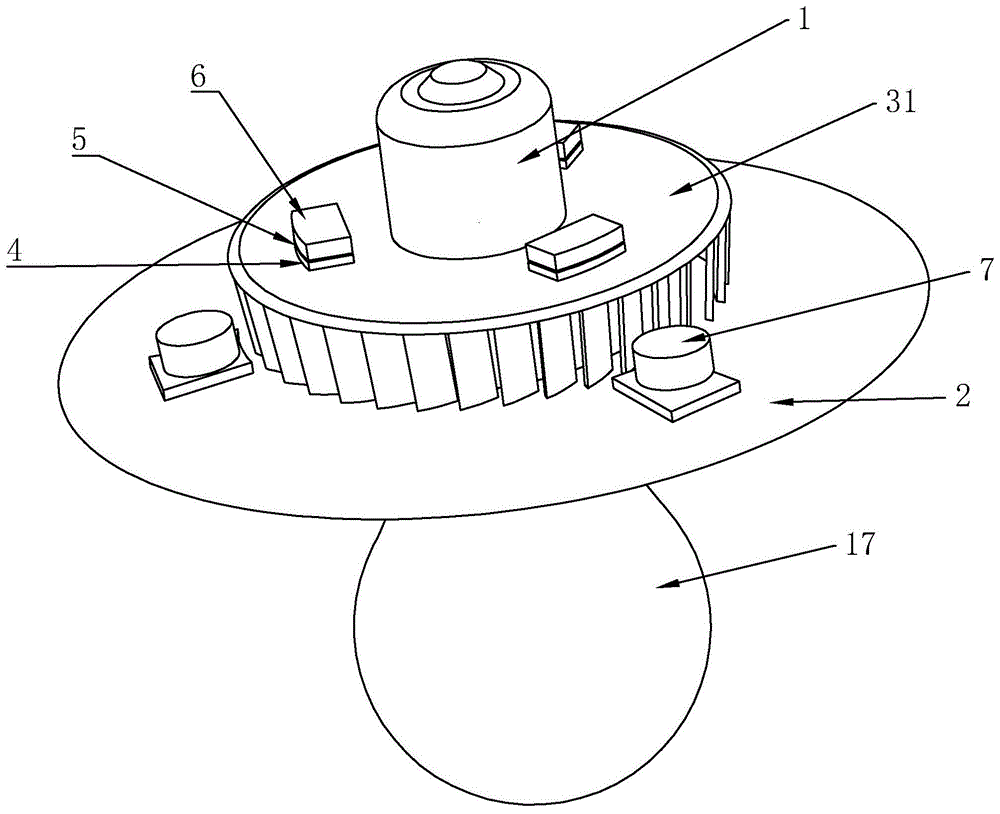

图1为本发明带有灭蚊灯的灯泡转接头的示意图1；

图2为本发明带有灭蚊灯的灯泡转接头的示意图2。

图中：1、转接头；2、光盘；3、灭蚊灯；31、壳体；32、紫外灯管；33、电网；34、百叶窗；4、绝缘导热支架；5、温差发电片；6、散热支架；7、马达；8、扇叶；9、底座；10、盖板；11、过滤网；12、隔离网；13、收集盒；14、内环西风口；15、外环吸风口；16、出风口；17、灯泡。

具体实施方式

参照图1至图2对本发明带有灭蚊灯的灯泡转接头实施例做进一步说明。

根据图1所示，一种带有灭蚊灯3的灯泡17转接头1，转接头1上设有由聚氯乙烯材料或铁制成的光盘2，光盘2的底部镀有一层反光膜，用于将灯泡17的灯光集中向下反射，灭蚊灯3设置在光盘2的上方，灭蚊灯3包括壳体31、紫外灯管32、电网33及百叶窗34，壳体31内设有容腔，紫外灯管32、电网33及百叶窗34设置在壳体31的容腔内，电网33围绕在紫外灯管32的外围，百叶窗34围绕在电网33的外围，转接头1内设有用于与灯泡17耦接的接线柱，电网33与接线柱串联，紫外灯管32与电网33并联。灭蚊灯3安装在接头上，

使用时，先将灯泡17从接头上取下，再将转接头1与原有的接头连接，最后将灯泡17连接在转接头1山上，使用较为方便，打开原有的控制开关，灭蚊灯3与灯泡17可以一起发出亮光，灭蚊灯3采用对蚊虫吸引力较强的紫外灯光，蚊虫受紫外灯光的吸引，从百叶窗34位置进入到壳体31内，触碰到电网33后烧死或停留在壳体31内因脱水死掉，百叶窗34的设置用于防止进入到壳体31内的蚊虫飞出，电网33与接线柱串联，紫外灯管32与接线柱并联，若灯泡17熄灭，紫外灯管32发光时，则可以判断是电网33断裂，起到预警作用，提醒使用者及时更换电网33。

接续图1所示，转接头1上设有热动力装置，热动力装置包括绝缘导热支架4、温差发电片5、散热支架6及马达7，绝缘导热支架4固定在壳体31的上端面，其一端穿过壳体31并与壳体31内的电网33接触，温差发电片5固定在绝缘导热支架4的上方，通过绝缘导热支架4将电网33上的温度传递给温差发电片5，散热支架6固定在温差发电片5的上方，散热支架6上设有散热片，可以快速的将散热支架6的的温度降低，散热支架6与绝缘导热之间形成温差，温差散热片利用塞贝克效应产生电流，马达7与温差发电片5耦接，在马达7的转轴上设有扇叶8，温差散热片上产生的电流带动扇叶8转动，光盘2上开设有通孔，马达7固定在光盘2上，扇叶8旋转后朝通孔方向吹风。

温差发电片5利用电网33上的高温发电，起到节能的作用，扇叶8一方面用于向光盘2底部的灯泡17吹风，驱赶围绕在灯泡17周围的少量蚊虫，避免蚊虫造成投影影响照明效果，另一方面带动空气循环，在室内开空调的情况下，可以使室内空气流动，对室内降温起到更好的效果，降低空调的耗电量。

根据图2所示，壳体31的底部设有底座9和盖板10，底座9与盖板10拼接构成回风通道，盖板10上在位于电网33与百叶窗34之间设有外环吸风口15，盖板10上在位于电网33与紫外灯管32之间设有内环吸风口，扇叶8置于回风通道内，并且底座9的下端面对应扇叶8位置设有出风口16。

底座9与盖板10构成的回风通道用于扇叶8更好的将壳体31内的空气吸走，外环吸风口15设置在百叶窗34与电网33之间，用于将靠近百叶窗34附近的蚊虫吸入到壳体31内，内环吸风口设置在电网33与紫外灯管32之间，用于将壳体31内的蚊虫吸到电网33上杀死，提高灭蚊效果。

外环吸风口15根据作用的不同，有两种实施方式：

实施例1

在外环吸风口15位置设有过滤网11，过滤网11设置为球冠型，百叶窗34与壳体31可拆卸固定连接，壳体31的上端面设有插孔，百叶窗34从插孔中插入到壳体31内。过滤网11的设置用于放置蚊虫被吸入到回风通道内，过滤网11设置为球冠状，是为了在扇叶8停止工作时，吸附在过滤网11上的蚊虫能够自然掉了，避免堆积在过滤网11上影响西风效果，清理壳体31内的蚊虫尸体时，只需要将百叶窗34抽离即可清扫。

实施例2

过滤网11（等同于隔离网12）设置在回风通道内靠近扇叶8位置，隔离网12背向扇叶8朝上倾斜，底座9上在靠近隔离网12位置设有收集盒13，收集盒13设置在隔离网12相对扇叶8的另一侧，并且与底座9可拆卸固定连接。壳体31内被杀死的蚊虫通过扇叶8吸入到回风通道内，然后被隔离网12挡住，因为隔离网12是背向扇叶8朝上倾斜，所以被隔离网12挡住的蚊虫掉落到收集盒13内，收集盒13与底座9是可拆卸固定连接，定期将收集盒13拆卸清理掉蚊虫，简单方便又快捷，相比较实施例1清扫蚊虫尸体更为方便。

根据图1和2所示，热动力装置设有多个，沿光盘2周向均匀分布，多个马达7串联。多个马达7串联是为了能够同时转动，减轻甚至避免灯泡17晃动。

以上仅是本发明的优选实施方式，本发明的保护范围并不仅局限于上述实施例，凡属于本发明思路下的技术方案均属于本发明的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理前提下的若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
