一种能同时打孔和施肥的园林设备的制作方法

本发明属于园林技术领域，尤其是涉及一种草坪打孔施肥一体机。

背景技术：

为了保证草坪生长，通常需要对草坪进行打孔，可增加草坪的透气性，促进草根向深处生长，还可改善地表排水，促进草根对地表营养的吸收，有时还可达到补播的目的。要保证草坪的生长还需要定期对草施肥，以补充养分。尽管目前有一些简单的机械设备对草坪进行打孔和施肥，但具体操作还是需要大量人力操作，增加了劳动力，且工作效率低下。

技术实现要素：

有鉴于此，本发明旨在提出一种草坪打孔施肥一体机，能够同时进行打孔和施肥，操作简单，减少了人力劳动，提高了工作效率。

为达到上述目的，本发明的技术方案是这样实现的：

一种草坪打孔施肥一体机，包括机体、挡板、出料管、气缸、支撑块、打孔钉；

所述机体的上方开口，且内部设有竖直设置的隔板，所述隔板将机体内部分为肥料腔和打孔腔，所述肥料腔的底部高于打孔腔的底部；

所述打孔腔的上部设有沿竖直方向伸缩的气缸，所述气缸的下方通过伸缩杆连接有支撑块，所述支撑块的下方设有若干个打孔钉；所述打孔腔的底部设有与打孔钉一一对应的通孔，所述通孔的直径大于打孔钉的直径，所述打孔钉从相对应的通孔穿出；

所述肥料腔侧壁的下部设有与打孔钉数目相等且一一对应的出料口，所述出料管的一端与出料口连接，另一端位于通孔的侧上方；所述出料口处设有挡板。

进一步，所述挡板通过支撑杆与支撑块连接。

进一步，所述肥料腔的底部相对于水平面向下倾斜，所述出料口位于肥料腔底部向下倾斜一侧的侧壁上。

进一步，所述支撑块与打孔钉为螺纹连接。

进一步，所述打孔腔的上部设有支撑架，所述气缸固定设置在支撑架上。

进一步，所述机体的底部设有滚轮。

进一步，所述机体的侧壁上设有把手。

相对于现有技术，本发明所述的草坪打孔施肥一体机具有以下优势：

(1)本发明所述的草坪打孔施肥一体机内设有肥料腔和打孔腔，打孔腔内设有打孔针，打孔针通过上方的气缸控制进行打孔，操作方便，省时省力；肥料腔的底部设有出料口，肥料通过出料管从通孔落到打孔针所打出的孔内，对草坪进行施肥，挡板能够实现出料口的开闭。该设备在打孔的同时进行施肥，操作便捷，提高了工作效率。

(2)本发明所述的挡板通过支撑杆与支撑块连接，在伸缩杆收缩带动支撑块向上移动完成打孔的同时，支撑块带动支撑杆向上运动，将挡板提起，肥料从出料口流出，通过通孔落到打好的孔内；当在伸缩杆伸长带动支撑块向下移动进行打孔时，支撑块带动支撑杆向下运动，使挡板落下，挡住出料口，方便在打孔的位置添加肥料，防止了肥料的浪费。

附图说明

构成本发明的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

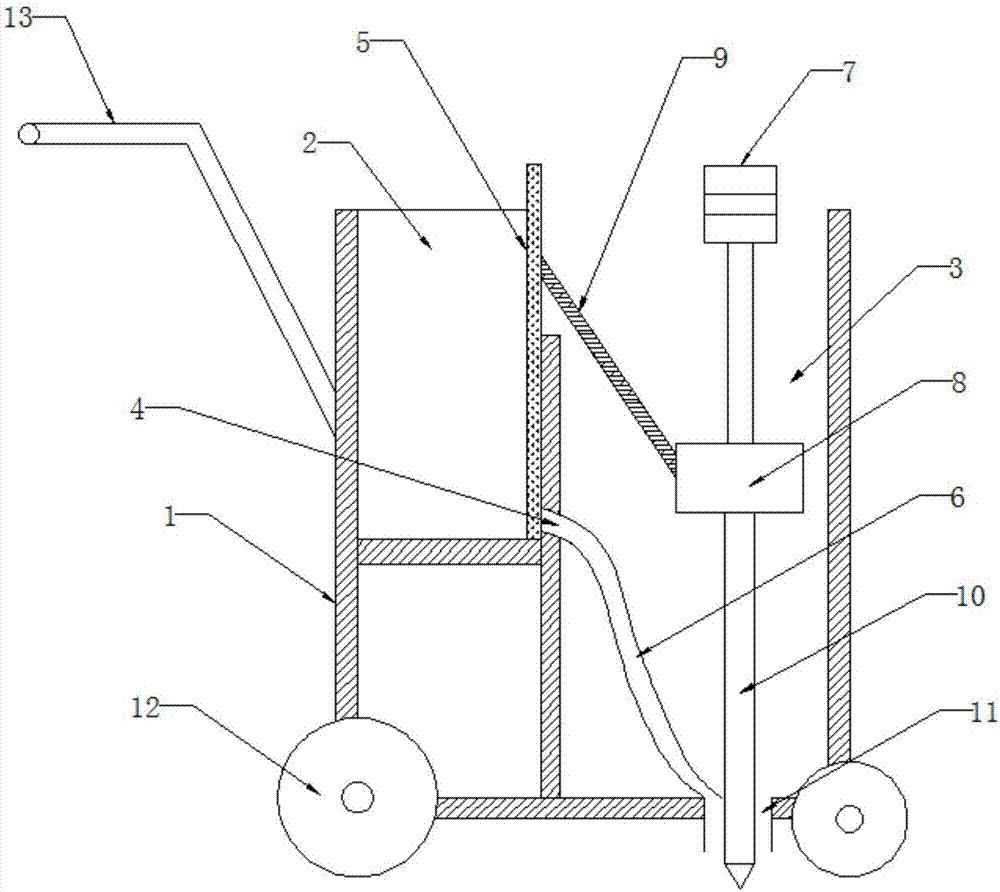

图1为本发明实施例所述的草坪打孔施肥一体机的结构示意图；

图2为本发明实施例所述的草坪打孔施肥一体机的侧视图；

图3为本发明实施例所述的草坪打孔施肥一体机的正视图。

附图标记说明：

1-机体；2-肥料腔；3-打孔腔；4-出料口；5-挡板；6-出料管；7-气缸；8-支撑块；9-支撑杆；10-打孔钉；11-通孔；12-滚轮；13-把手；14-支撑架。

具体实施方式

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

下面将参考附图并结合实施例来详细说明本发明。

一种草坪打孔施肥一体机，包括机体1、挡板5、出料管6、气缸7、支撑块8、打孔钉10；

所述机体1的上方开口，且内部设有竖直设置的隔板，所述隔板将机体1内部分为肥料腔2和打孔腔3，所述肥料腔2的底部高于打孔腔3的底部；

所述打孔腔3的上部设有支撑架14，所述支撑架14上固定设有沿竖直方向伸缩的气缸7，所述气缸7的下方通过伸缩杆连接有支撑块8，所述支撑块8的下方设有若干个打孔钉10，所述支撑块8与打孔钉10为螺纹连接；所述打孔腔3的底部设有与打孔钉10一一对应的通孔11，所述通孔11的直径大于打孔钉10的直径，所述打孔钉10从相对应的通孔11穿出；

所述肥料腔2侧壁的下部设有与打孔钉10数目相等且一一对应的出料口4，所述肥料腔2的底部相对于水平面向下倾斜，所述出料口4位于肥料腔2底部向下倾斜一侧的侧壁上；所述出料管6的一端与出料口4连接，另一端位于通孔11的侧上方；所述出料口4处设有挡板5，所述挡板5通过支撑杆9与支撑块8连接。

所述机体1的底部设有滚轮12，所述机体1的侧壁上设有把手13。

下面结合附图详细讲述该设备的运作过程：

打孔时，启动气缸7，由伸缩杆伸长带动支撑块8向下移动，打孔针10进行打孔，同时支撑块8带动支撑杆9向下运动，使挡板5落下，挡住出料口4，阻止肥料流出。

打孔完成时，由伸缩杆收缩带动支撑块8向上移动，支撑块8带动支撑杆9向上运动，将挡板5提起，肥料从出料口4流出，通过通孔11落到打好的孔内。

另外，该设备上设有滚轮12和把手13，方便设备的移动和使用。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明提供了一种能同时打孔和施肥的园林设备，包括机体，所述机体内设有肥料腔和打孔腔，打孔腔内设有打孔针，打孔针通过上方的气缸控制进行打孔，肥料腔的底部设有出料口，肥料通过出料管从通孔落到打孔针所打出的孔内，所述出料口处设有挡板。该设备在打孔的同时进行施肥，操作便捷，提高了工作效率。

技术研发人员：肖翠艳
受保护的技术使用者：新昌县鼎石科技咨询服务有限公司
技术研发日：2017.11.23
技术公布日：2018.02.27
