一种农业种植用松土装置的制作方法

本发明涉及农业种植领域，特别是涉及一种农业种植用松土装置。

背景技术：

农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身。从建国至今，我国的农业装备水平实现了跨越式发展，农业机械化水平进入了中级发展阶段，同时国家积极推动农业机械化科技创新，通过农具改革，实施国家科技攻关，加大了农业机械装备的研制开发，我国在农业耕种领域机械的设计和研发取得了显著的成效，在此基础上，松土机的设计比以前更加人性化，合理化，此外，农作物的种植过程需要进一步松土，在大型农场所使用的松土装置体型大，工作效率高，在当前农村，自己进行种植土地的越来越少，传统的松土机设备不适合单个家庭购买使用。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种农业种植用松土装置。

本发明通过以下技术方案来实现上述目的：

一种农业种植用松土装置，包括机架、发动机、蜗轮蜗杆齿轮箱、刀片组件，所述机架一端有手把，所述手把上端有熄火开关，所述熄火开关下端有油门开关，所述油门开关一端控制线，所述控制线一端有手把旋钮，所述手把旋钮一端有所述发动机，所述发动机一端有启动手柄，所述启动手柄一端有连接盘，所述连接盘一端有长轴，所述长轴一端有蜗轮蜗杆齿轮箱，所述蜗轮蜗杆齿轮箱一端有所述刀片组件，所述刀片组件一端有行走机构，所述行走机构一端有挡泥板，所述挡泥板一端有限深杆，所述限深杆一端有定位装置，所述定位装置一端有支撑板，所述支撑板一端有横档。

上述结构中，将所述发动机加满汽油和机油，扳动所述油门开关，拉所述启动手柄，拉2到3次，所述发动机转动后连接的所述长轴转动，带动所述蜗轮蜗杆齿轮箱工作，所述蜗轮蜗杆齿轮箱带动所述刀片组件工作，人手扶所述手把，向前进带动所述行走机构13工作，所述刀片组件旋转松土。

为了进一步保证农田松土深度和提高生产效率，所述手把与所述机架之间是过盈配合，所述手把与所述熄火开关用螺栓固定于所述机架上，所述油门开关用螺栓固定在所述所述手把上，所述控制线用塑料卡扣固定于所述机架上。

为了进一步保证农田松土深度和提高生产效率，所述发动机与所述机架是螺栓连接，所述连接盘与所述发动机是法兰盘和螺栓连接，所述长轴和所述连接盘是过盈配合连接。

为了进一步保证农田松土深度和提高生产效率，所述蜗轮蜗杆齿轮箱与所述长轴是法兰盘连接，所述刀片组件装配在所述齿轮箱上。

为了进一步保证农田松土深度和提高生产效率，所述挡泥板用螺栓固定于所述机架上。

为了进一步保证农田松土深度和提高生产效率，所述支撑板用螺栓固定在所述横档上，所述定位装置装配在所述支撑板上，所述限深杆与所述定位装置滑动连接，所述横档用螺栓固定于所述机架上。

为了进一步保证农田松土深度和提高生产效率，所述手把旋钮与所述机架通过螺栓固定连接。

有益效果在于：具有重量轻，操作方便，易于维修，油耗低，生产效率高等特点，大大降低了人们的劳动强度，提高了生产效率。

附图说明

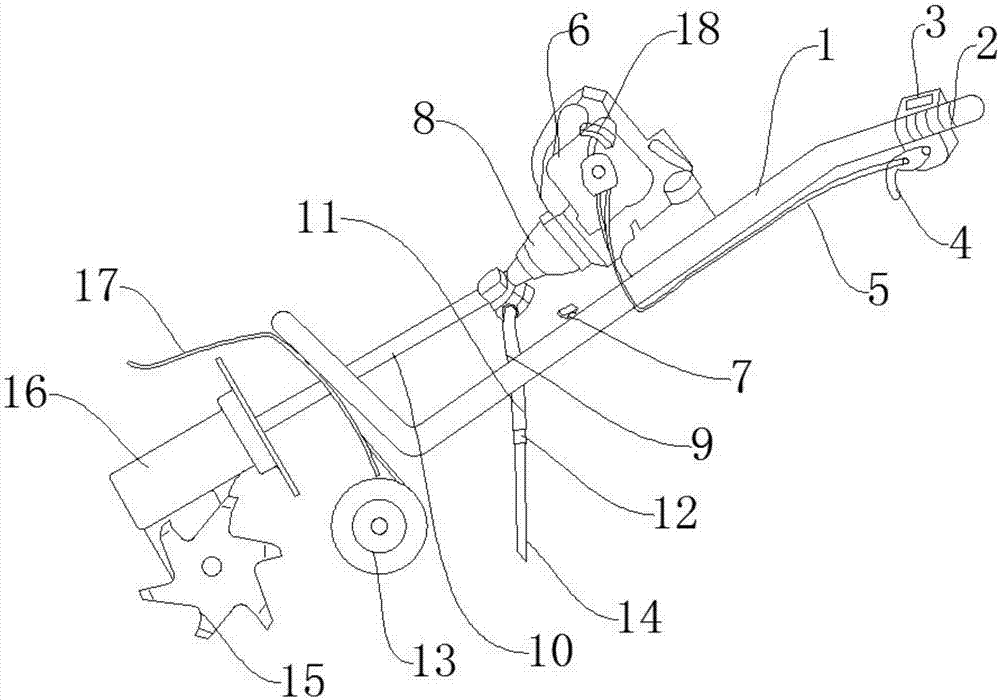

图1是本发明所述一种农业种植用松土装置的结构示意图；

图2是本发明所述一种农业种植用松土装置的主视图；

图3是本发明所述一种农业种植用松土装置的局部零件图。

附图标记说明如下：

1、机架；2、手把；3、熄火开关；4、油门开关；5控制线；6、发动机；7、手把旋钮；8、连接盘；9、横档；10、长轴；11、支撑板；12、定位装置；13、行走机构13；14、限深杆；15、刀片组件；16、蜗轮蜗杆齿轮箱；17、挡泥板；18、启动手柄。

具体实施方式

下面结合附图对本发明作进一步说明：

如图1-图3所示，一种农业种植用松土装置，包括机架1、发动机6、蜗轮蜗杆齿轮箱16、刀片组件15，机架1一端有手把2，手把2起防滑作用，手把2上端有熄火开关3，熄火开关3用于机器的行走和停止，熄火开关3下端有油门开关4，油门开关4可加大马力，油门开关4一端控制线5，控制线5一端有手把旋钮7，手把旋钮7用于连接两机架1零件，手把旋钮7一端有发动机6，发动机6驱动蜗轮蜗杆减速箱16，发动机6一端有启动手柄18，启动手柄18用于启动发动机6，启动手柄18一端有连接盘8，连接盘8连接发动机6和长轴10，连接盘8一端有长轴10，长轴10用于连接蜗轮蜗杆齿轮箱16，长轴10一端有蜗轮蜗杆齿轮箱16，蜗轮蜗杆齿轮箱16带动刀片组件15转动，蜗轮蜗杆齿轮箱16一端有刀片组件15，刀片组件15用来松土，刀片组件15一端有行走机构13，行走机构13可使整个机器行走，行走机构13一端有挡泥板17，挡泥板17用来阻挡翻起来的泥土，挡泥板17一端有限深杆14，限深杆14用于限制松土深度，限深杆14一端有定位装置12，定位装置12测量限深杆14插入土壤深度，限深杆14在上面滑动，定位装置12一端有支撑板11，支撑板11固定定位装置12，支撑板11一端有横档9，横档9起加固和安装支撑板11作用。

上述结构中，将发动机6加满汽油和机油，扳动油门开关4，拉启动手柄18，拉2到3次，发动机6转动后连接的长轴10转动，带动蜗轮蜗杆齿轮箱16工作，蜗轮蜗杆齿轮箱16带动刀片组件15工作，人手扶手把2，向前进带动行走机构13工作，刀片组件15旋转松土。

为了进一步保证农田松土深度和提高生产效率，手把2与机架1之间是过盈配合，手把2与熄火开关3用螺栓固定于机架1上，油门开关4用螺栓固定在手把2上，控制线5用塑料卡扣固定于机架1上，发动机6与机架1是螺栓连接，连接盘8与发动机6是法兰盘和螺栓连接，长轴10和连接盘8是过盈配合连接，蜗轮蜗杆齿轮箱16与长轴10是法兰盘连接，刀片组件15装配在齿轮箱上，挡泥板17用螺栓固定于机架1上，支撑板11用螺栓固定在横档9上，定位装置12装配在支撑板11上，限深杆14与定位装置12滑动连接，横档9用螺栓固定于机架1上，手把旋钮7与机架1通过螺栓固定连接。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。

技术特征：

技术总结
本发明公开了一种农业种植用松土装置，包括机架、发动机、蜗轮蜗杆齿轮箱、刀片组件，所述机架一端有手把，所述手把上端有熄火开关，所述熄火开关下端有油门开关，所述油门开关一端有控制线，所述控制线一端有手把旋钮，所述手把旋钮一端有所述发动机，所述发动机一端有启动手柄，所述启动手柄一端有连接盘，所述连接盘一端有长轴，所述长轴一端有蜗轮蜗杆齿轮箱，所述蜗轮蜗杆齿轮箱一端有所述刀片组件，所述刀片组件一端有行走机构，所述行走机构一端有挡泥板，所述挡泥板一端有限深杆。有益效果在于：具有重量轻，操作方便，易于维修，油耗低，生产效率高等特点，大大降低了人们的劳动强度，提高了生产效率。

技术研发人员：龚岑越
受保护的技术使用者：安化盛鼎农业科技发展有限公司
技术研发日：2017.11.27
技术公布日：2018.02.27
