一种具有蓝牙模组的定位器的安装结构的制作方法

本实用新型涉及一种具有定位器，具体是涉及一种具有蓝牙模组的定位器的安装结构。

背景技术：

为了防止宠物或者儿童丢失，人们可能会为宠物等戴上定位器，然而宠物的大小不一，普通的套绳不能很好的调节大小，也不能收卷，造成收纳的困扰。普通的套绳也容易被取下。而宠物安装定位器，缺少遮掩装置，很容易被发现并取下。不能起到很好的避免宠物丢失的作用。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术套绳不易调节，套绳容易取下，定位器安装不便的缺陷，提供一种具有蓝牙模组的定位器的安装结构。

为解决上述技术问题，本实用新型提供以下技术方案：一种具有蓝牙模组的定位器的安装结构，包括收卷盒和定位器安装壳，所述收卷盒的下方连接定位器安装壳，所述收卷盒的一侧设有密码锁，所述收卷盒的另一侧开设通口，收卷盒内的固定带从通口穿出且固定带的带体端部设有插件，所述插件插入密码锁的锁槽内，所述定位器安装壳内固定安装定位器，所述定位器安装壳的上部切削并连接外螺纹管，所述定位器安装壳内位于定位器的上方设有金属板，所述金属板内侧设有撞击球体，所述收卷盒的下侧面内凹开设安装槽，安装槽的内侧壁设有内螺纹，所述安装槽的中部设有压杆。

进一步的，所述定位器安装壳设为球型铃铛结构，定位器安装壳的底部开设观察通口，观察通口处安装过滤网。

进一步的，所述固定带上间隔开设通孔，靠近收卷盒的所述通孔上设有回形针。

进一步的，所述金属板和撞击球体均安装在固定板上，所述外螺纹管的内侧壁下部设有环板，安装板搭设在环板上，所述安装板与压杆的底端相接触。

进一步的，所述金属板设为中空的圆台体结构。

本实用新型与现有技术相比具有的有益效果是：一种具有蓝牙模组的定位器的安装结构，结构简单，使用方便，不仅能够适用于各种体型的宠物身上，同时具有装饰作用，定位器不易发现，能够对宠物的位置就行追踪定位，防止宠物丢失，体积小巧，易于收纳，使用便捷，不易取下。

附图说明

图1为本实用新型一种具有蓝牙模组的定位器的安装结构整体结构示意图；

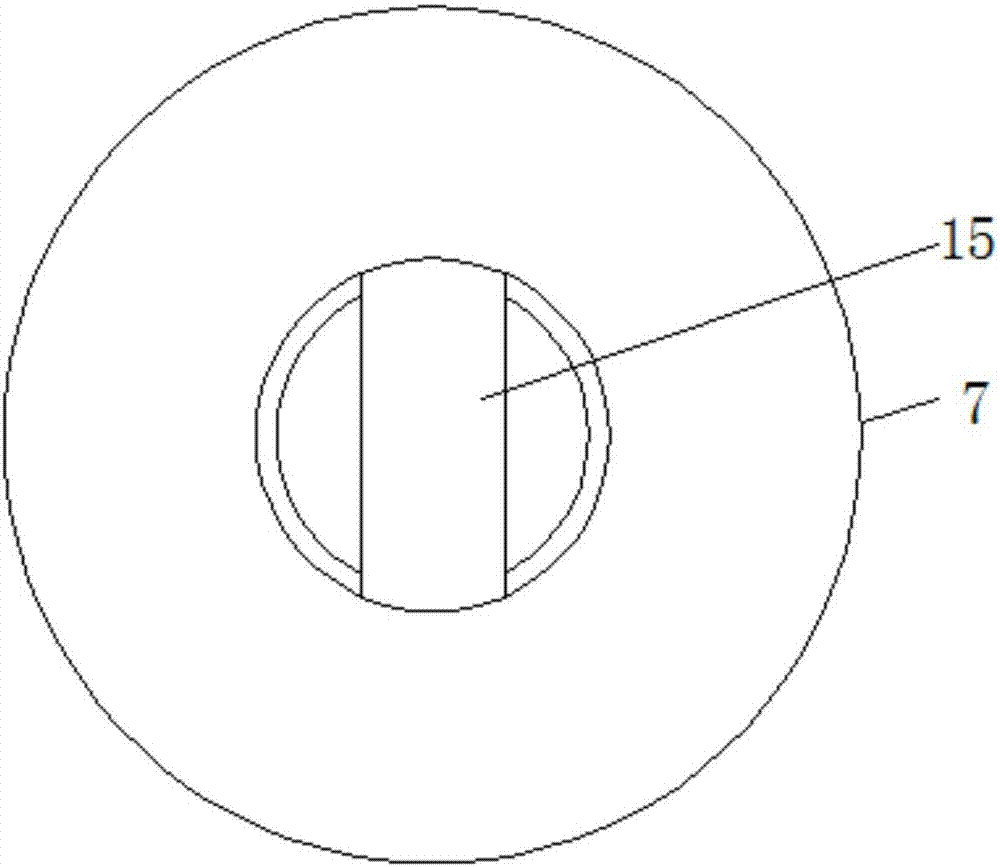

图2为本实用新型一种具有蓝牙模组的定位器的安装结构固定板俯视结构示意图。

图中标号为：1-收卷盒；2-定位器安装壳；3-密码锁；4-固定带；5-插件；6-定位器；7-外螺纹管；8-金属板；9-撞击球体；10-安装槽；11-压杆；12-观察通口；13-通孔；14-回形针；15-固定板。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参照图1至图2可知：一种具有蓝牙模组的定位器的安装结构，包括收卷盒1和定位器安装壳2，所述收卷盒1的下方连接定位器安装壳2，所述收卷盒1的一侧设有密码锁3，所述收卷盒1的另一侧开设通口，收卷盒1内的固定带4从通口穿出且固定带4的带体端部设有插件5，所述插件5插入密码锁3的锁槽内，所述定位器安装壳2内固定安装定位器6，所述定位器安装壳2的上部切削并连接外螺纹管7，所述定位器安装壳2内位于定位器6的上方设有金属板8，所述金属板8内侧设有撞击球体9，所述收卷盒1的下侧面内凹开设安装槽10，安装槽10的内侧壁设有内螺纹，所述安装槽10的中部设有压杆11。

所述定位器安装壳2设为球型铃铛结构，定位器安装壳2的底部开设观察通口12，观察通口12处安装过滤网，便于查看定位器6是否运行；所述固定带4上间隔开设通孔13，靠近收卷盒1的所述通孔13上设有回形针14，便于限位固定带4；所述金属板8和撞击球体9均安装在固定板15上，所述外螺纹管7的内侧壁下部设有环板，安装板15搭设在环板上，所述安装板15与压杆11的底端相接触，便于安装和拆取；所述金属板8设为中空的圆台体结构，便于撞击。

本实用新型的原理及优点：使用时，拉出固定带4，将固定带4套在宠物的脖颈处，然后将插件5插入密码锁3的锁槽内，用回形针14套在通孔13上，防止固定带4回收收卷盒1内，勒住宠物的脖颈，利用定位器6对宠物进行定位，方便了解宠物的行踪，避免宠物丢失，维修时，旋开定位器安装壳2即可。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
