一种智能农业大棚用有机蔬菜培育架的制作方法

本实用新型涉及智能农业技术领域，具体为一种智能农业大棚用有机蔬菜培育架。

背景技术：

智能农业是指在相对可控的环境条件下，采用工业化生产，实现集约高效可持续发展的现代超前农业生产方式，就是农业先进设施与陆地相配套、具有高度的技术规范和高效益的集约化规模经营的生产方式，它集科研、生产、加工和销售于一体，实现周年性、全天候和反季节的企业化规模生产，它集成现代生物技术、农业工程和农用新材料等学科，以现代化农业设施为依托，科技含量高，产品附加值高，土地产出率高和劳动生产率高，是我国农业新技术革命的跨世纪工程。

现有的蔬菜种植在土地里，随着城镇建设的发展，土地面积越来越少，蔬菜种植架走进种植商的视野，而现有的蔬菜种植架，不具备移动性，可操控性低，而且在对蔬菜培育浇水时，往往就会导致水灌溉过多并使水四处流淌，不但对环境造成污染，而且破坏了蔬菜的种植环境，实用价值低。

技术实现要素：

本实用新型的目的在于提供一种智能农业大棚用有机蔬菜培育架，具备可移动，操控性强，排水合理，不污染环境的优点，解决了现有的蔬菜种植架，不具备移动性，可操控性低，而且在对蔬菜培育浇水时，往往就会导致水灌溉过多并使水四处流淌，不但对环境造成污染，而且破坏了蔬菜的种植环境，实用价值低的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能农业大棚用有机蔬菜培育架，包括地表，所述地表的顶部设置有底座，所述底座的顶部固定连接有第一电动推杆，所述第一电动推杆的外表面设置有轴承，所述轴承的内壁与第一电动推杆的外表面固定连接，所述第一电动推杆的顶部固定连接有承重板，所述承重板的顶部固定连接有水箱，所述轴承的外表面固定连接有相对称的支撑板，所述支撑板的顶部固定连接有培育盆，所述培育盆的一侧面设置有导流管，且导流管的一端贯穿培育盆并延伸至培育盆的内部，所述导流管的另一端设置有流水管，且导流管的另一端贯穿流水管的一侧面并延伸至流水管的内部，所述流水管的一端贯穿承重板并延伸至水箱的内部，所述培育盆远离流水管的一侧面设置有排水管，所述排水管的一端贯穿培育盆的一侧面并延伸至培育盆的内部，所述排水管远离培育盆的一端设置有聚流管，所述聚流管的一端与排水管的一端固定连接，所述底座的上表面开设有排水槽，且排水槽位于聚流管的下方。

优选的，所述承重板的底部固定连接有日照灯，所述日照灯位于培育盆的正上方。

优选的，所述导流管至培育盆边缘处的距离大于排水管至培育盆边缘处的距离。

优选的，所述流水管为钢丝水管，所述聚流管的外表面设置有保温海绵。

优选的，所述底座的内壁固定连接有相对称的第二电动推杆，所述第二电动推杆的底部固定连接有转动轮，且转动轮的外表面开设有牙纹，所述底座底部固定连接有增重板。

优选的，所述排水槽内壁开设有排水口，且排水口的内部设置有导水管，所述导水管远离排水口的一端位于地表的内部，且导水管的长度至少为0.5m。

与现有技术相比，本实用新型的有益效果为：本实用新型通过培育盆的一侧面设置有导流管，且导流管通过流水管与水箱连通，且导流管与培育盆口的距离大于排水管与培育盆口的距离，避免培育盆内部存水过多，避免蔬菜根部毁坏，再通过底座的上表面开设有排水槽，且排水槽位于聚流管的下方，排水槽内壁开设有排水口，且排水口的内部设置有导水管，导水管远离排水管的一端位于地表的内部，使聚流管内部流出的水能够通过排水槽倒入地层内，避免水液随意流淌对环境造成污染，确保整体的工作环境整洁，再由底座底部设置有转动轮，使其整体具备移动性，操控性高，而且在对蔬菜培育浇水时，避免水四处流淌，避免对环境造成污染，保持蔬菜种植环境的整洁，提高实用价值。

附图说明

图1为本实用新型结构正视图；

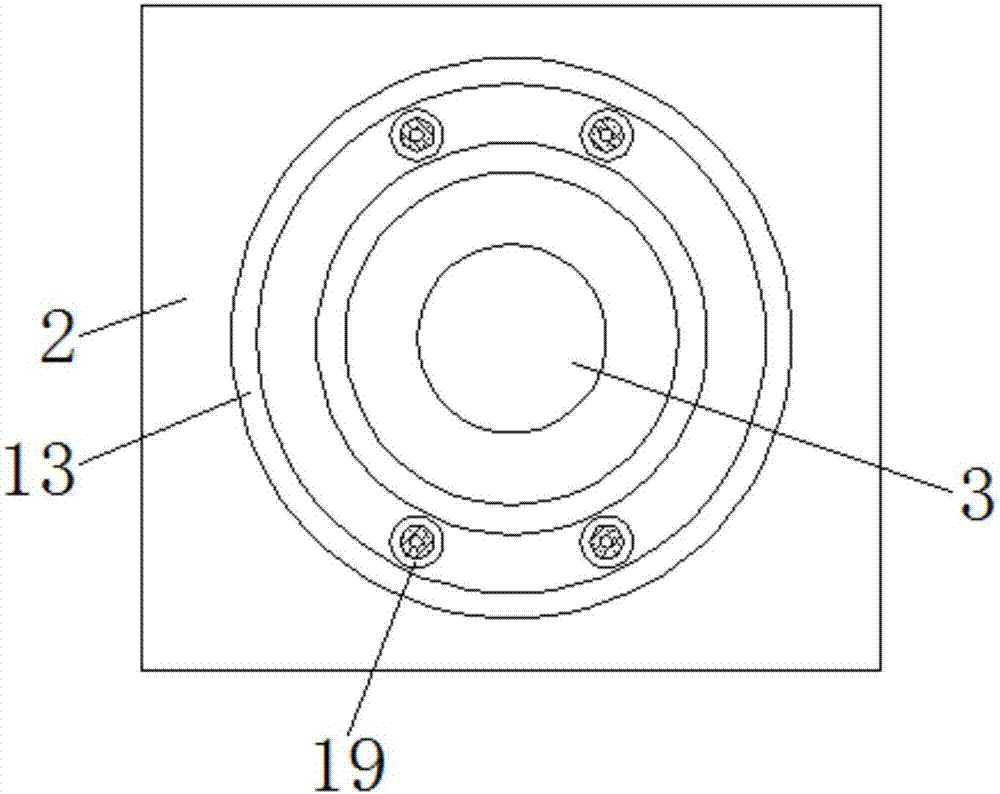

图2为本实用新型底座的结构俯视图；

图3为本实用新型底座的结构剖视图。

图中：1地表、2底座、3第一电动推杆、4轴承、5承重板、6水箱、7支撑板、8培育盆、9导流管、10流水管、11排水管、12聚流管、13排水槽、14日照灯、15保温海绵、16第二电动推杆、17转动轮、18增重板、19导水管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种智能农业大棚用有机蔬菜培育架，包括地表1，地表1的顶部设置有底座2，底座2的内壁固定连接有相对称的第二电动推杆16，第二电动推杆16的底部固定连接有转动轮17，且转动轮17的外表面开设有牙纹，底座2底部固定连接有增重板18，通过外置控制器驱动第二电动推杆16，使转动轮17提高底座2距离地表1的高度，使深入地表1的导水管19能够实现放取，并且有转动轮17使培育架具备移动性，由转动轮17外表面开设的牙纹，增加转动轮17的抓地能力，使培育架在放置时或移动时都能够得到有效稳定的操作，提高培育架的可操作性，底座2的顶部固定连接有第一电动推杆3，第一电动推杆3的外表面设置有轴承4，轴承4的内壁与第一电动推杆3的外表面固定连接，第一电动推杆3的顶部固定接具有承重板5，承重板5的底部固定连接有日照灯14，日照灯14位于培育盆8的正上方，确保有机蔬菜的光照性，便于蔬菜的培育，承重板5的顶部固定连接有水箱6，轴承4的外表面固定连接有相对称的支撑板7，支撑板7的顶部固定连接有培育盆8，培育盆8的一侧面设置有导流管9，且导流管9的一端贯穿培育盆8并延伸至培育盆8的内部，导流管9至培育盆8边缘处的距离大于排水管11至培育盆8边缘处的距离，避免培育盆8内部存水过多，避免蔬菜根部毁坏，导流管9的另一端设置有流水管10，且导流管9的另一端贯穿流水管10的一侧面并延伸至流水管10的内部，流水管10为钢丝水管，聚流管12的外表面设置有保温海绵15，在工作人员旋转支撑板7进行培育种植操作时，由钢丝水管使流水管10具有小幅度的旋转性，确保整体结构的合理实施，流水管10的一端贯穿承重板5并延伸至水箱6的内部，培育盆8远离流水管10的一侧面设置有排水管11，排水管11的一端贯穿培育盆8的一侧面并延伸至培育盆8的内部，排水管11远离培育盆8的一端设置有聚流管12，聚流管12的一端与排水管11的一端固定连接，底座2的上表面开设有排水槽13，且排水槽13位于聚流管12的下方，排水槽13内壁开设有排水口，且排水口的内部设置有导水管19，导水管19远离排水口的一端位于地表1的内部，且导水管19的长度至少为0.5m，使聚流管12内部流出的水能够通过排水槽13倒入地层内，避免水液随意流淌对环境造成污染，确保整体的工作环境整洁。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述：该智能农业大棚用有机蔬菜培育架，通过培育盆8的一侧面设置有导流管9，且导流管9通过流水管10与水箱6连通，导流管9至培育盆8边缘处的距离大于排水管11至培育盆8边缘处的距离，避免培育盆8内部存水过多，避免蔬菜根部毁坏，再通过底座2的上表面开设有排水槽13，且排水槽13位于聚流管12的下方，排水槽13内壁开设有排水口，且排水口的内部设置有导水管19，导水管19远离排水管11的一端位于地表1的内部，使聚流管12内部流出的水能够通过排水槽13倒入地层内，避免水液随意流淌对环境造成污染，确保整体的工作环境整洁，再由底座2底部设置有转动轮17，使其整体具备移动性，操控性高，解决了现有的蔬菜种植架，不具备移动性，可操控性低，而且在对蔬菜培育浇水时，往往就会导致水灌溉过多并使水四处流淌，不但对环境造成污染，而且破坏了蔬菜的种植环境，实用价值低的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
