一种天门冬生长藤架的制作方法

本实用新型涉及一种植物攀爬技术领域，特别涉及一种天门冬生长藤架。

背景技术：

天门冬为百合科常绿藤本植物，以块根入药。主产于贵州、广西、云南、甘肃、安徽、河南、湖南、湖北、四川和江西等地。天冬始载于《神农本草经》，历代本草均有记载。其味甘、苦，性寒，归肺肾经,能养阴润燥，清肺生津；主治肺燥干咳、虚劳咳嗽、津伤口渴、心繁失眠、内热消渴、肠燥便秘等症。还可以治疗咽干口渴，燥咳痰粘，咯血，百日咳，咽白喉，干燥性鼻炎等。天冬含有天门冬氨酸、天冬酰氨、β-谷甾醇、甾体皂甙、天冬多糖、粘液质、豆甾醇、5-甲氧基甲基糠醛、糖醛、内脂、黄酮、蒽醌、强心甙、鼠李糖、木糖和葡萄糖等成分。另外还含有丰富的维生素、无机元素等。自古以来，人们把天门冬作为延年益寿的佳品，因而对天门冬的需求量很大。

长期以来，天门冬药材来源主要以野生采集为主，天门冬的栽培技术没有引起更多的关注。随着市场对药材天门冬需求量的增加和野生资源的急剧减少，采集野生天门冬不但不能满足市场需求，反而破坏了生态环境和天门冬野生资源。由此人们逐渐开始对天门冬的野生变家种栽培技术、高产栽培技术等加以实践。目前天门冬的繁殖技术主要为种子繁殖、分根繁殖和组培繁殖等，这些繁殖方法都是刚刚起步，几乎还没有有效的成功实践应用的经验，因而无法大量提供种源，扩大面积种植受到抑制，天门冬幼苗在苗圃繁殖后，需要移栽到大田，一旦处置不当，往往功亏一篑，因此，天门冬的栽培管理也是一个很重要的问题。因此，发明一种天门冬生长藤架来解决上述问题很有必要。

技术实现要素：

本实用新型的目的在于提供一种天门冬生长藤架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种天门冬生长藤架，包括第一圆形连接环,所述第一圆形连接环顶部一侧设有第一支撑杆，所述第一支撑杆内腔设有水管，所述第一支撑杆一侧设有第二支撑杆，所述第二支撑杆一侧设有第三支撑杆，所述第一圆形连接环顶部设有第二圆形连接环，所述第二圆形连接环顶部设有第三圆形连接环，所述第三圆形连接环顶部固定设有半球固定装置，所述支撑杆上固定设有连接孔，所述半球固定装置内部设有旋转球，所述旋转球底部固定设有喷洒管道，所述喷洒管道底部固定设有喷洒器。

优先的，所述圆形连接环与支撑杆通过连接孔连接。

优先的，所述连接孔设置为6个。

优先的，所述圆形连接环可进行收缩、伸展。

优先的，所述水管由橡胶材料制成。

优先的，所述旋转球可进行360°旋转。

本实用新型的技术效果和优点：一种天门冬生长藤架，通过设有第一支撑杆、第二支撑杆和第三支撑杆，形成三角锥立方结构，通过在支撑杆顶部设有半球固定装置从而达到稳定藤架结构的实用效果，通过设有可收缩伸展的圆形连接环，根据天门冬生长状况可调节藤架的工作状态，而且藤架可拆卸方便运输，通过在第一支撑杆内腔设有水管，在半球固定装置底部设有喷洒器，从而达到可以对天门冬进行灌溉和喷洒农药的效果，通过设有旋转球，可对喷洒器进行角度调节，从而达到360°灌溉和喷洒农药的效果，本实用新型解决背景技术中提出的问题，方便快捷，具有市场推广价值。

附图说明

图1为本实用新型的整体结构示意图。

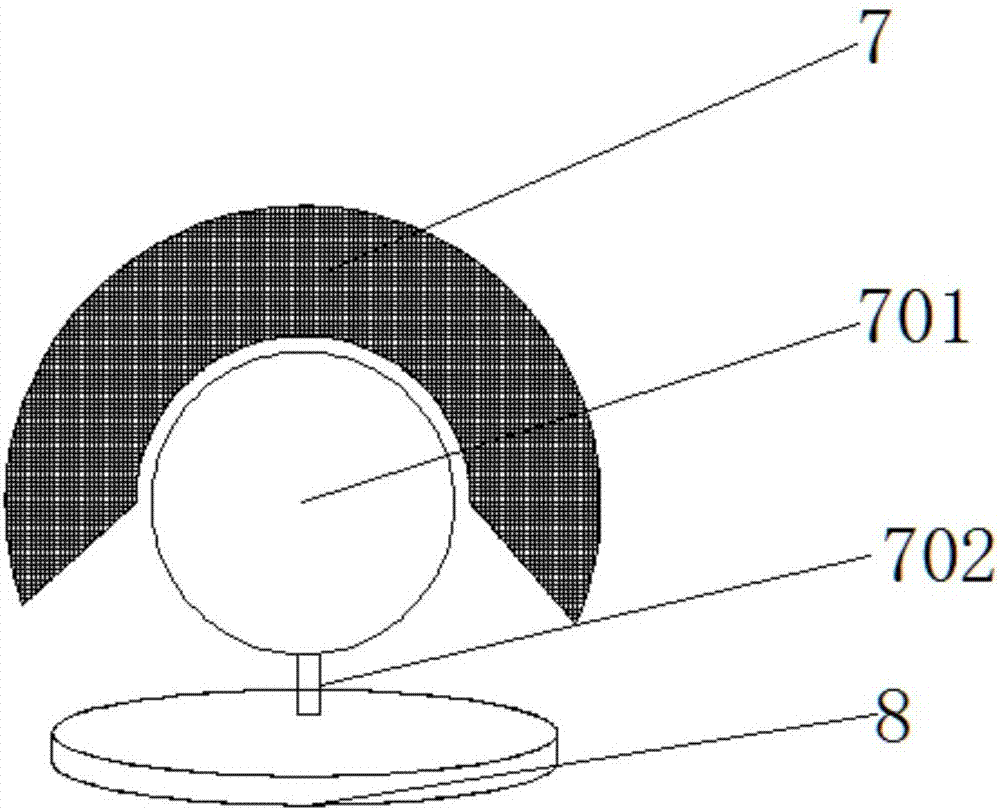

图2为本实用新型的半球固定装置结构示意图。

图3为本实用新型的第一支撑杆结构示意图。

图中：1第一圆形连接环、2第一支撑杆、201水管、3第二圆形连接环、4第三圆形连接环、5第二支撑杆、6第三支撑杆、7半球固定装置、701旋转球、702有喷洒管道、8喷洒器、9连接孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示一种天门冬生长藤架，包括第一圆形连接环1所述第一圆形连接环1顶部一侧设有第一支撑杆2，所述第一支撑杆2内腔设有水管201，所述第一支撑杆2一侧设有第二支撑杆5，所述第二支撑杆5一侧设有第三支撑杆6，所述第一圆形连接环1顶部设有第二圆形连接环3，所述第二圆形连接环3顶部设有第三圆形连接环4，所述第三圆形连接环4顶部固定设有半球固定装置7，所述支撑杆上固定设有连接孔9，所述半球固定装置7内部设有旋转球701，所述旋转球701底部固定设有喷洒管道702，所述喷洒管道702底部固定设有喷洒器8。

所述圆形连接环与支撑杆通过连接孔9连接，所述连接孔9设置为6个，多个连接孔9方便支撑杆的固定，所述圆形连接环可进行收缩、伸展，所述水管201由橡胶材料制成，橡胶材料耐高压，防腐蚀，所述旋转球702可进行360°旋转，通过360°旋转可以全方位的进行灌溉和喷洒农药。

本实用工作原理：一种天门冬生长藤架，通过设有第一支撑杆2、第二支撑杆5和第三支撑杆6，形成三角锥立方结构，通过在支撑杆顶部设有半球固定装置7从而达到稳定藤架结构的实用效果，通过设有可收缩伸展的圆形连接环，根据天门冬生长状况可调节藤架的工作状态，而且藤架可拆卸方便运输，通过在第一支撑杆2内腔设有水管201，在半球固定装置7底部设有喷洒器8，从而达到可以对天门冬进行灌溉和喷洒农药的效果，通过设有旋转球702，可对喷洒器8进行角度调节，从而达到360°灌溉和喷洒农药的效果，

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
