一种新型灭蚊灯的制作方法

本实用新型涉及一种灭蚊灯，尤其涉及一种新型灭蚊灯。

背景技术：

灭蚊灯一般有只吸蚊和吸蚊加电网两种，只吸蚊的一般是利用风扇把蚊子吸到里面的集蚊网兜上，再经过长时间的风扇吹，蚊子因为长时间被风吹而导致胶水死亡；另外一种吸蚊加电网的，是通过高压电网把蚊子吸进来的并电死，由于少了集蚊网兜这样的部件，灭蚊灯在结构上会更加紧凑。但目前带电网的灭蚊灯在电网设计上，蚊子与电网的接触面积不够，影响了灭蚊的效果。

技术实现要素：

本实用新型所要解决的技术问题是要提供一种新型灭蚊灯，它能有效解决蚊子与电网的接触面积不够的问题，具有结构简单、灭蚊高效的特点。

为实现上述目的，本实用新型采用的技术方案是：一种新型灭蚊灯，包括前壳体、后壳体、开关和电源线，开关与电源线连接，其特征在于：所述前壳体下端设有吸蚊腔，吸蚊腔后侧设有高压电网，高压电网电连接有高压电源，高压电源与开关电连接；高压电网包括电网一和电网二，电网一包括两根横向导电棒一，横向导电棒一之间设有若干间距相等的纵向导电棒一；电网二包括两根横向导电棒二，横向导电棒二之间设有若干间距相等的纵向导电棒二，纵向导电棒二上下两端的端部向后弯曲，从而使得横向导电棒一与横向导电棒二不接 触；纵向导电棒一纵向导电棒二位于同一水平面，纵向导电棒一与纵向导电棒二之间为不接触地间隔式排列，两者间隔距离大于或等于1mm；

进一步地，所述高压电网后侧设有吸蚊风扇，吸蚊风扇为贯流风扇，吸蚊风扇与开关电连接；

进一步地，所述高压电网上方设有诱蚊灯，诱蚊灯位于吸蚊腔的上侧面，诱蚊灯与开关电连接；

进一步地，所述吸蚊腔前侧设有可拆卸的清理网，清理网上端端部设有用于卡住前壳体的卡块，清理网下端端部设有用于拆卸的弹性卡扣。

本实用新型采用了上述的技术方案，克服了背景技术的不足，提供一种新型灭蚊灯，它能有效解决蚊子与电网的接触面积不够的问题，具有结构简单、灭蚊高效的特点。

附图说明

附图1为本实用新型的爆炸结构示意图；

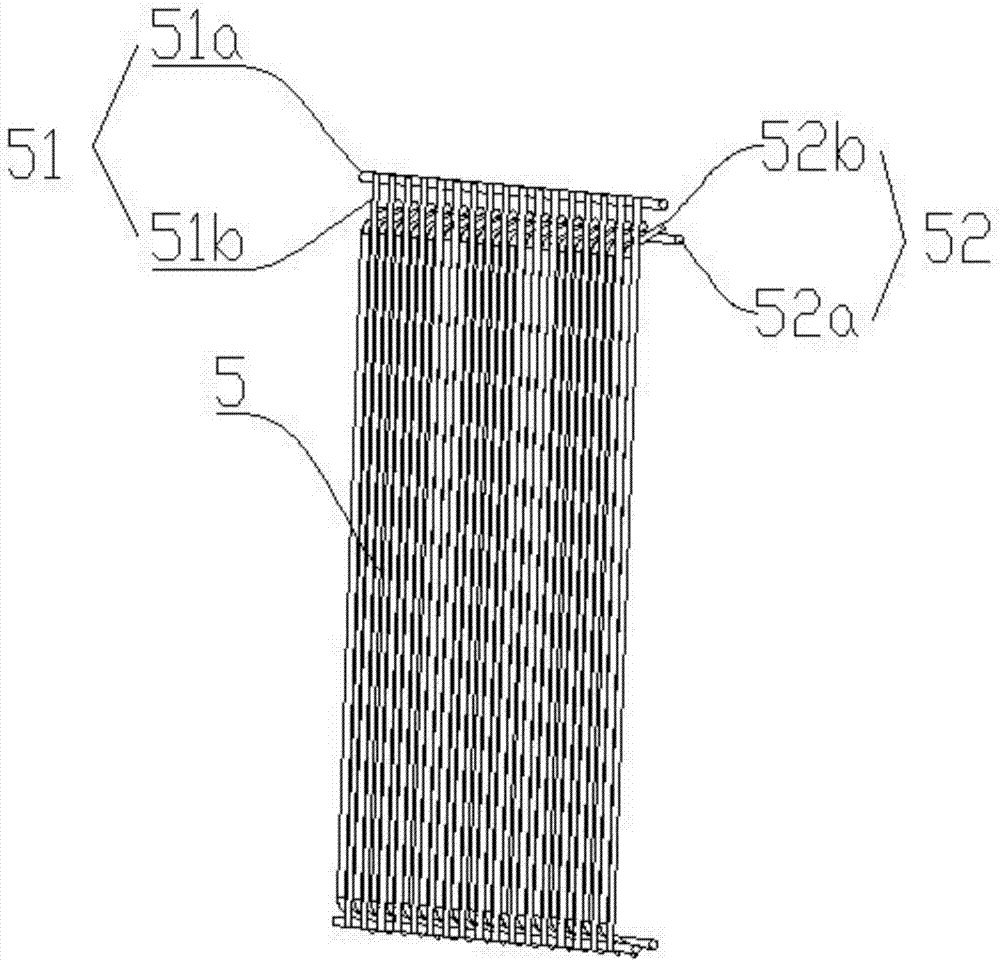

附图2为本实用新型中高压电网的结构示意图；

图中：前壳体1、吸蚊腔1a、后壳体2、开关3、电源线4、高压电网5、电网一51、电网二52、横向导电棒一51a、纵向导电棒一51b、横向导电棒二52a、纵向导电棒二52b、高压电源6、吸蚊风扇7、诱蚊灯8、清理网9、卡块9a、弹性卡扣9b。

具体实施方式

下面结合附图，通过对本实用新型的具体实施方式作进一步的描述，使本实用新型的技术方案及其有益效果更加清楚、明确。

参见附图1至2，本实用新型包括前壳体1、后壳体2、开关3和电源线4，开关3与电源线4连接，其特征在于：所述前壳体1下端设有吸蚊腔1a，吸蚊腔1a后侧设有高压电网5，高压电网5电连接有高压电源6，高压电源6与开关3电连接；高压电网5包括电网一51和电网二52，电网一51包括两根横向导电棒一51a，横向导电棒一51a之间设有若干间距相等的纵向导电棒一51b；电网二52包括两根横向导电棒二52a，横向导电棒二52a之间设有若干间距相等的纵向导电棒二52b，纵向导电棒二52b上下两端的端部向后弯曲，从而使得横向导电棒一51a与横向导电棒二52a不接触；纵向导电棒一51b纵向导电棒二52b位于同一水平面，纵向导电棒一51b与纵向导电棒二52b之间为不接触地间隔式排列，两者间隔距离大于或等于1mm；

进一步地，所述高压电网5后侧设有吸蚊风扇7，吸蚊风扇7为贯流风扇，吸蚊风扇7与开关3电连接；

进一步地，所述高压电网5上方设有诱蚊灯8，诱蚊灯8位于吸蚊腔1a的上侧面，诱蚊灯8与开关3电连接；

进一步地，所述吸蚊腔1a前侧设有可拆卸的清理网9，清理网9上端端部设有用于卡住前壳体1的卡块9a，清理网9下端端部设有用于拆卸的弹性卡扣9b。

在使用的时候，把灭蚊灯放到合适的位置，通过电源线4与外接 电源连接，打开开关3使得高压电源6、吸蚊风扇7和诱蚊灯8通电工作，高压电源6产生正负两极的高压电导到高压电网5上，诱蚊灯8发出引诱蚊子的光线，蚊子在靠近后被吸蚊风扇7吸到高压电网5上电死。在清理的时候，取出清理网9即可用刷子将压电网5上电死蚊子清理干净，在将将压电网5上电死蚊子清理干净后，重新把清理网9安装好，便可继续使用。

通过上述的结构和原理的描述，所属技术领域的技术人员应当理解，本实用新型不局限于上述的具体实施方式，在本实用新型基础上采用本领域公知技术的改进和替代均落在本实用新型的保护范围，应由各权利要求限定。
