一种可更换式新型蚊子拍的制作方法

本实用新型涉及一种生活用品，尤其涉及一种可更换式新型蚊子拍。

背景技术：

随着社会的发展，物质、文化水平的不断提高，人们对卫生越来越重视，尤其是室内卫生，一到夏季苍蝇比较多，它带有很多细菌、病菌、可传播很多疾病，直接危害人们的健康，就目前来说，灭蝇的方法很多：如灭蝇剂、苍蝇拍等，就苍蝇拍来说，它还有很多缺点，使用时不卫生，如何使苍蝇拍更卫生、更实用、更便捷，还需进一步改进和提高。

技术实现要素：

本实用新型所要解决的技术问题是针对现有技术的上述缺陷，提供一种可更换式新型蚊子拍。

本实用新型为解决上述技术问题采用以下技术方案：

本实用新型提供了一种可更换式新型蚊子拍，包括一具有手柄的蚊拍本体1和一网框3，所述蚊拍本体1上端设有一开口状的U型框体2，沿所述U型框体2的内侧边上设有凹槽6；所述网框3上设有不干胶网布4，并可拆卸装配于所述U型框体2内侧面的凹槽6内；所述U型框体2顶部设有顶盖5以封闭所述U型框体2顶部开口。

进一步地，在所述可更换式新型蚊子拍上，所述蚊拍本体1的手柄为可伸缩手柄。

更进一步优选地，在所述可更换式新型蚊子拍上，所述网框3由上框体和下框体卡合组成，所述不干胶网布4夹设于所述上框体和下框体之间。

最优选的，在所述可更换式新型蚊子拍上，所述不干胶网布4由尼龙绳网布和涂覆于所述尼龙绳网布上的不干胶水组成。

进一步地，在所述可更换式新型蚊子拍上，所述不干胶水采用油性不干胶水。

进一步地，在所述可更换式新型蚊子拍上，所述顶盖5的一端与所述U型框体2的一端铰接连接，另一端与所述U型框体2的另一端卡扣连接。

进一步地，在所述可更换式新型蚊子拍上，所述凹槽6的宽度略大于所述网框3的厚度。

更进一步地，在所述可更换式新型蚊子拍上，在所述凹槽6内的两内侧面上，分别均布有若干相对设置的凸起7，两相对设置的凸起7之间的距离略小于所述U型框体2的厚度。

本实用新型采用以上技术方案，与现有技术相比，具有如下技术效果：

本实用新型的可更换式新型蚊子拍，通过在蚊拍中间采用涂覆有强力不干胶水的网布，只要飞行的苍蝇、蚊子碰到网布，便被网布粘住动弹不得，特别适用于捕灭飞行的苍蝇、蚊子；并且当蚊子沾上很多后，把网状不干胶网布更换掉，重新通过U型框体上的凹槽固定，安装拆卸方便；因此，本实用新型的可更换式新型蚊子拍结构新颖，使用效果好，携带使用方便，成本低廉，可广泛推广应用。

附图说明

图1为本实用新型一种可更换式新型蚊子拍中网框和不干胶网布的组合结构示意图；1a为网框的结构示意图；1b-为不干胶网布的结构示意图；1c为网框和不干胶网布的组装结构示意图；

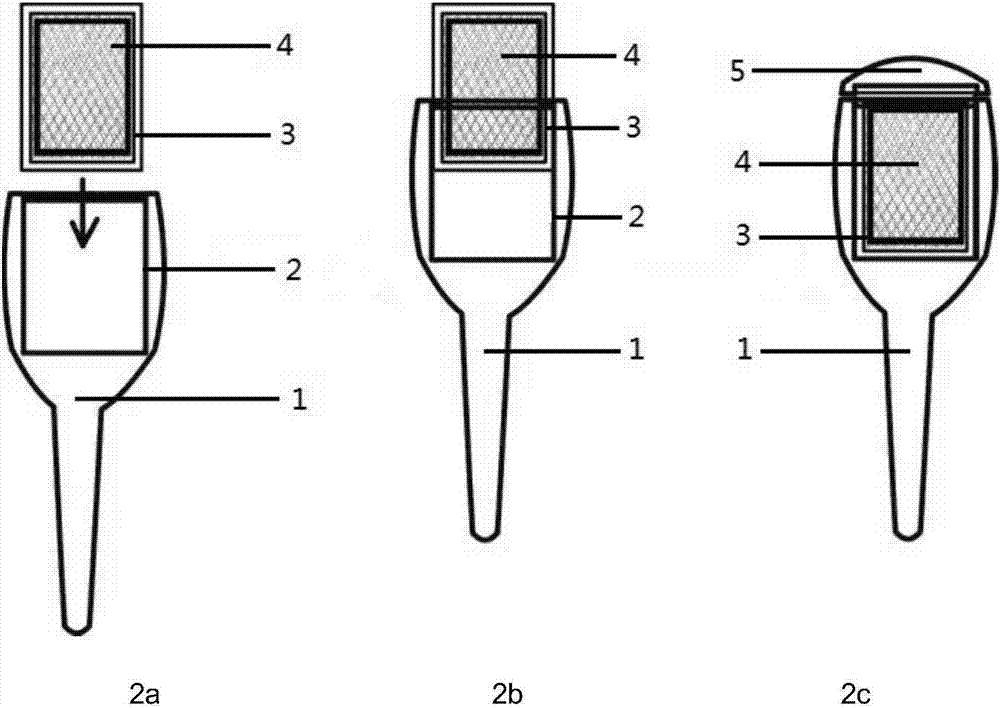

图2为本实用新型一种可更换式新型蚊子拍的整体结构示意图；2a为各部件组装前的结构示意图；2b为各部件组装过程中的结构示意图；2c为各部件组装后的结构示意图；

图3为本实用新型一种可更换式新型蚊子拍中网框与U型框体的装配结构示意图；

其中，1-蚊拍本体，2-U型框体，3-网框，4-不干胶网布，5-顶盖，6-凹槽，7-凸起。

具体实施方式

下面结合附图对本实用新型的技术方案做进一步的详细说明。

如图1-2所示结构的可更换式新型蚊子拍，其包括一具有手柄的蚊拍本体1和一网框3，蚊拍本体1上端设有一开口状的U型框体2，沿U型框体2的内侧边上设有凹槽6；网框3上设有不干胶网布4，并可拆卸装配于U型框体2内侧面的凹槽6内；U型框体2顶部设有顶盖5以封闭U型框体2顶部开口。图1中1a为网框的结构示意图；1b-为不干胶网布的结构示意图；1c为网框和不干胶网布的组装结构示意图。图2中2a为各部件组装前的结构示意图；2b为各部件组装过程中的结构示意图；2c为各部件组装后的结构示意图。本实施例采用涂覆有强力不干胶水的不干胶网布4，只要飞行的苍蝇、蚊子碰到不干胶网布4，便被不干胶网布4粘住动弹不得，达到捕灭飞行的苍蝇、蚊子的目的。

为使可更换式新型蚊子拍适用于不同的使用人群和使用场所，于上述技术方案的基础上，该蚊拍本体1的手柄为可伸缩手柄，具体可根据使用者的使用习惯调节。

作为本实用新型的一个优选实施例，在该可更换式新型蚊子拍上，网框3由上框体和下框体卡合组成，不干胶网布4夹设于上框体和下框体之间。在蚊子沾上很多后，只需要打开网框3把网状不干胶网布更换掉，重新再上框体和下框体之间放入新的不干胶网布4，安装入U型框体2后，即可重新使用。采用这种结构的网框3可重复利用，降低了材料的更换成本。

于上述技术方案的基础上，在该可更换式新型蚊子拍上，不干胶网布4由尼龙绳网布和涂覆于尼龙绳网布上的不干胶水组成。不干胶水优选采用粘性较大的油性不干胶水。

作为本实用新型的另一个优选实施例，如图3所示，于上述技术方案的基础上，在可更换式新型蚊子拍上，顶盖5的一端与U型框体2的一端铰接连接，另一端与U型框体2的另一端卡扣连接，用于将装配好的网框3锁死在U型框体2内，防止该蚊子拍在使用的过程中网框3甩出问题，提高了使用的安全性和稳定性。

于上述技术方案的基础上，为使得网框3可活动嵌入凹槽6内，将凹槽6的宽度设置成略大于网框3的厚度。

更优选地，为进一步将网框3固定在凹槽6，防止该蚊子拍在使用过程中网框3来回晃动，影响使用效果。因此，在凹槽6内的两内侧面上，分别均布有若干相对设置的凸起7，两相对设置的凸起7之间的距离略小于U型框体2的厚度，通过两个相对设置的凸起7可将网框3夹紧在凹槽6内，提高了使用效果。

以上对本实用新型的具体实施例进行了详细描述，但其只作为范例，本实用新型并不限制于以上描述的具体实施例。对于本领域技术人员而言，任何对该实用进行的等同修改和替代也都在本实用新型的范畴之中。因此，在不脱离本实用新型的精神和范围下所作的均等变换和修改，都应涵盖在本实用新型的范围内。
