一种旋转培养箱的制作方法

本实用新型涉及涉及一种旋转培养箱。

背景技术：

生化培养箱具有制冷和加热双向调温系统，温度可控的功能，广泛适用于环境保护、卫生防疫、药检、农畜、水产等研究、院校、生产部门、是水体分析和BOD测定，细菌、霉菌、微生物的培养、保存、植物栽培、育种实验的专用恒温设备。现在普遍使用的生化培养箱的控温范围为5～50℃，控温误差为0.5℃，在实际应用中，许多生物实验要求培养基的温度高于或低于箱体内空气的温度，经过长时间的连续使用，经常回出现控温精度降低和温度失控等故障；现有的生化培养箱采用通风控制湿度，经长时间工作后，致使风道变窄，循环风量减少，甚至堵塞风道，湿度难以控制，从而导致生化培养失败。培养箱的使用时间通常都需要精确掌握，而现存的医用生化培养箱上没有计时功能，对于一些需要计算培养、试验时间的情况使用起来不方便。而且也容易遗忘或者错过时间，造成工艺时间掌控不准确，影响实验效果。现有的生化培养箱采用日光灯照射，使培养箱内的光照强度严重不均匀，光照强度无法调节，使培养结果产生很大的误差，影响了实验的可重复性。因此，如何生产一种可控光强度的恒温恒湿培养箱，具有重要的现实意义。

技术实现要素：

基于以上现有技术的不足，本实用新型所解决的技术问题在于提供一种模拟不同生态环境效果好的旋转培养箱。

为了解决上述技术问题，本实用新型提供一种旋转培养箱，所述培养箱和箱门通过旋转轴转动连接，所述箱门上设置透明的可视窗口和门锁，在所述培养箱对应箱门的开口处设置一圈密封条，在所述培养箱的内侧左右两侧和顶部均匀设置有可调节亮度的照明灯，在所述培养箱的内部设置有温度感应器、湿度感应器和亮度感应器，在所述培养箱的内部底侧中心设置有旋转机构，在所述旋转机构的底部设置有变速电机，所述旋转机构通过旋转轴连接旋转盘，在旋转盘上可拆卸的固定有培养盘，在所述培养箱的底部设置有制冷压缩机、制热器和加湿器，在所述培养箱的右侧设置计算机和触摸式显示屏；所述培养箱的顶部设置计时器和报警灯，在所述培养箱的侧面设置报警器；

所述计算机连接触摸式显示屏；

所述计时器、报警灯、报警器、照明灯、温度感应器、湿度感应器、亮度感应器、变速电机、制冷压缩机、制热器和加湿器连接计算机。

作为上述技术方案的优选实施方式，本实用新型实施例提供的旋转培养箱进一步包括下列技术特征的部分或全部：

作为上述技术方案的改进，在本实用新型的一个实施例中，所述培养箱的顶部内侧设置紫外消毒灯，所述紫外消毒灯连接计算机。

作为上述技术方案的改进，在本实用新型的一个实施例中，所述照明灯为可调光强度的LED灯。

作为上述技术方案的改进，在本实用新型的一个实施例中，所述旋转盘和培养盘通过螺纹连接。

作为上述技术方案的改进，在本实用新型的一个实施例中，所述旋转盘和培养盘契合连接。

作为上述技术方案的改进，在本实用新型的一个实施例中，所述培养盘的顶部均匀设置圆孔，所述圆孔的直径大于试管的外径。

与现有技术相比，本实用新型的技术方案具有如下有益效果：本实用新型的旋转培养箱结构简单，设计合理，该旋转培养箱密封性能好，能够精确控制培养箱内的温度、湿度和光照度，并且能够控制旋转速度，根据不同的培养物进行调整，方便实验人员对培养箱内部的情况进行监测，为样本提供良好的生态环境。通过旋转，可以保证样品的每个部分都能够得到均衡的光照，有利于样品的光照强度均匀，保证了实验的可重复性。

通过触摸式显示屏可以方便的观测到培养箱内的情况，并且能够通过触摸式显示屏实现简单快捷的人机交互，能够根据需要随时对培养箱的环境进行监控和调节。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征和优点能够更明显易懂，以下结合优选实施例，并配合附图，详细说明如下。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例的附图作简单地介绍。

图1是本实用新型优选实施例的旋转培养箱结构示意图；

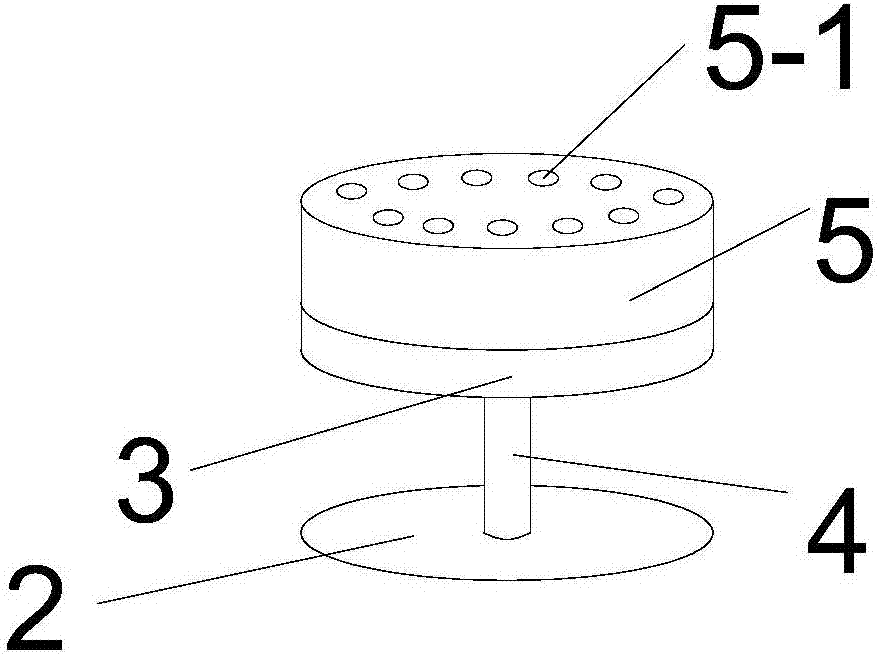

图2是本实用新型优选实施例的旋转培养箱的培养盘的结构示意图。

具体实施方式

下面结合附图详细说明本实用新型的具体实施方式，其作为本说明书的一部分，通过实施例来说明本实用新型的原理，本实用新型的其他方面、特征及其优点通过该详细说明将会变得一目了然。在所参照的附图中，不同的图中相同或相似的部件使用相同的附图标号来表示。

如图1所示，为本实用新型优选实施例旋转培养箱的结构示意图，本实用新型旋转培养箱，所述培养箱1和箱门17通过旋转轴16转动连接，所述箱门17上设置透明的可视窗口18和门锁19，在所述培养箱1对应箱门17的开口处设置一圈密封条15，保证培养箱在箱门关闭的时候密封性能完好。在所述培养箱1的内侧左右两侧和顶部均匀设置有可调节亮度的照明灯20，所述照明灯20为可调光强度的LED灯。所述LED灯为至少三个一排，多排均匀布置与所述培养箱1内部。

在所述培养箱1的内部设置有温度感应器14、湿度感应器13和亮度感应器12，在所述培养箱1的内部底侧中心设置有旋转机构2，在所述旋转机构2的底部设置有变速电机7，所述旋转机构2通过旋转轴4连接旋转盘3，在旋转盘3上可拆卸的固定有培养盘5，通过旋转，可以保证样品的每个部分都能够得到均衡的光照，有利于样品的光照强度均匀，保证了实验的可重复性。

在所述培养箱1的底部设置有制冷压缩机6、制热器8和加湿器9，在所述培养箱1的右侧设置计算机11和触摸式显示屏10。

所述计算机11连接触摸式显示屏10；实验者可以通过触摸式显示屏10对计算机11进行控制，从而控制本实用新型培养箱的转速、温度、湿度、光照度等。

所述培养箱1的顶部设置计时器21和报警灯22，在所述培养箱1的侧面设置报警器23；可以对培养时间进行设定，达到设定时间报警灯22闪烁并且报警器23报警，可以及时提醒实验者结束实验，及时取出样品能够保证实验的准确性。

所述计算机11连接触摸式显示屏10；

所述计时器21、报警灯22、报警器23、照明灯20、温度感应器14、湿度感应器13、亮度感应器12、变速电机7、制冷压缩机6、制热器8和加湿器9连接计算机。所述计算机上设置信号发射系统，能够将实验检测数据发送至实验者的手机或者存储器内备份或者分析，也能够及时通知实验者实验进行情况，使得实验者可以实时对实验情况进行分析。

所述培养箱1的顶部内侧设置紫外消毒灯，所述紫外消毒灯连接计算机11，当使用完毕之后，可以使用紫外灯对本培养箱消毒。

所述旋转盘3和培养盘5通过螺纹连接，或者所述旋转盘3和培养盘5契合连接。培养盘5可以随着旋转盘3的转动而转动，旋转盘3和培养盘5的转动方向、转速均由变速电机7控制，变速电机7由计算机控制。

如图2所示，所述培养盘5的顶部均匀设置圆孔5-1，所述圆孔5-1的直径大于试管的外径。在需要同时进行多个试管培养的时候，选择带圆孔的培养盘5，根据需要在圆孔5-1内放置多个试管，可以同步进行多个试管培养，方便快捷，易于管理。

本实用新型的旋转培养箱结构简单，设计合理，该旋转培养箱密封性能好，能够精确控制培养箱内的温度、湿度和光照度，并且能够控制旋转速度，根据不同的培养物进行调整，方便实验人员对培养箱内部的情况进行监测，为样本提供良好的生态环境。通过旋转，可以保证样品的每个部分都能够得到均衡的光照，有利于样品的光照强度均匀，保证了实验的可重复性。

以上所述是本实用新型的优选实施方式而已，当然不能以此来限定本实用新型之权利范围，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和变动，这些改进和变动也视为本实用新型的保护范围。
