带有驱逐功能的防鸟占位器的制作方法

本实用新型涉及用于供电线路的防鸟占位器，具体涉及一种带有驱逐功能的防鸟占位器。

背景技术：

目前现有的防鸟害占位阻挡器，包括顶面和一固定底面，顶面仅为一平滑的向下倾斜的斜面，并不能完全避免鸟类筑巢，使用效果差，不具备驱鸟效果，难以保证配电线路的安全稳定运行。

技术实现要素：

本实用新型的目的就是针对现有技术存在的缺陷，提供一种带有驱逐功能的防鸟占位器。

其技术方案是：带有驱逐功能的防鸟占位器，包括占位器本体，所述占位器本体为水平设置且沿横担长度方向延伸的条形底板和封装在条形底板上且截面为弧形的顶罩组成内空的长方体状结构，占位器本体的一端开设有与线杆轮廓形状相适应的半圆形缺口；条形底板的底面两个侧部，分别滑动安装至少一个可卡装在横担边沿的U形卡，U形卡上设有可固定在横担边沿上的锁紧螺栓；所述占位器本体另一端的条形底板上设有通风孔，所述顶罩的上平面上、与通风孔对应位置设有条形反光条，所述条形反光条一侧、近半圆形缺口端的顶罩上平面上设有两个圆孔，圆孔内设有横轴，横轴上设有能沿轴旋转的圆片。

其中，所述通风孔为圆形、长方形或椭圆形结构。所述条形反光条设为2—4条。所述圆片的至少一面上粘贴反光纸或粘贴镜片或涂敷反光漆。

本实用新型与现有技术相比较，具有以下优点：设计合理、结构简单，实用性强。其增加了活动反光圆片和反光条结构，可以有效驱逐阻拦喜鹊等鸟类在电杆上搭窝，从而降低由于鸟类筑巢引起配电设施故障的发生，大大提高配电线路供电可靠性，保证了配电线路的安全稳定运行。

附图说明

图1是本实用新型一种实施例的结构示意图；

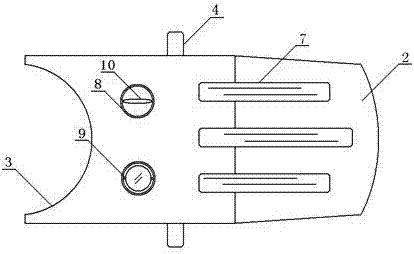

图2是图1的俯视图；

图3是图1的仰视图；

图4是图1中A—A向截面图；

图5是图1中B—B向截面图。

具体实施方式

参照图1—图5，一种带有驱逐功能的防鸟占位器，包括占位器本体，所述占位器本体为水平设置且沿横担长度方向延伸的条形底板1和封装在条形底板1上且截面为弧形的顶罩2组成内空的长方体状结构，占位器本体的一端开设有与线杆轮廓形状相适应的半圆形缺口3；条形底板1的底面两个侧部，分别滑动安装至少一个可卡装在横担边沿的U形卡4，U形卡4上设有可固定在横担边沿上的锁紧螺栓5；所述占位器本体另一端的条形底板1上设有圆形、长方形或椭圆形结构的通风孔6，所述顶罩2的上平面上、与通风孔6对应位置设有2—4条条形反光条7，所述条形反光条7一侧、近半圆形缺口3端的顶罩2上平面上设有两个圆孔8，圆孔8内设有横轴9，横轴9上设有能沿轴旋转的圆片10，圆片10的至少一面上粘贴反光纸或粘贴镜片或涂敷反光漆。所述U形卡4包括长板部、弯折部和短板部，长板部滑动安装在底板1的底面上，锁紧螺栓5穿装在短板部。

使用时，将本实用新型的条形底板1的底面向下，通过锁紧螺栓5固定在横担边沿上，U形卡4根据横担间的宽度便于调整连接。安装后，由于占位器位于高空，有风时间较多、风量较大，风从通风孔6吹入占位器本体内腔，再从圆孔8吹出，此时圆片10在气流的作用下即会旋转，圆片10上粘贴反光纸或粘贴镜片或涂敷反光漆，形成动的反光，起到驱逐鸟类的作用。条形反光条7在阳光照射时反光，同样起到驱逐效果。

本实用新型设计合理、结构简单，实用性强。其增加了活动反光圆片和反光条结构，可以有效驱逐阻拦喜鹊等鸟类在电杆上搭窝，从而降低由于鸟类筑巢引起配电设施故障的发生，大大提高配电线路供电可靠性，保证了配电线路的安全稳定运行。
