一种农业喷头的制作方法

本实用新型涉及农作物种植技术领域，具体是涉及了一种农业喷头。

背景技术：

农业喷头是农业种植过程中用于对农作物喷洒农业的工具，现有技术中，在专利号为201620046897.6的中国实用新型专利中公开了一种能够减轻操作人员劳动强度的农药喷洒机，包括罐体，罐体的侧面上固定设置有容置盒，容置盒内设置有水泵、蓄电池、电磁阀和控制装置，控制装置分别与水泵、蓄电池、电磁阀电连接，水泵的输入口通过水管与罐体的内腔相通，水泵的输出口通过水管与电磁阀的输入口联通，电磁阀的一个输出口通过水管与喷管联通，喷管包括管体和设置在管体顶端的花洒，容置盒的外侧面上设置有太阳能电池板和第一按钮，太阳能电池板和第一按钮分别与控制装置电连接，当操作人员按压第一按钮时，控制装置能够打开电磁阀使得罐体内的液体经电磁阀、水管、管体和花洒喷出。

但是，上述专利中农药喷洒机所采用的花洒式喷头，完全是利用农药落下时本身的重力以及喷洒机所提供的压力从喷头中无规律向外洒，而且对于喷洒量以及喷洒角度的控制都不够精准。

技术实现要素：
：

本实用新型的目的是为了提供一种能够精确控制喷洒量和喷洒角度的农业喷头。

所述目的是通过如下方案实现的：

一种农业喷头，包括了手柄，在所述手柄顶部成形有轴承座，在所述轴承座上开设了轴承孔，在所述轴承孔中穿设了空心轴，所述空心轴内部中空形成了通道，在空心轴的后端套设了固定螺母，所述固 定螺母能将所述通道密封，所述通道在所述空心轴的前端形成了开口，在所述空心轴中穿设了推动杆，所述推动杆一端始终位于所述通道中，另一端穿过所述开口延伸在所述空心轴的外部；

在所述轴承座上还固定着扳机架，在所述扳机架的上方开设了管接头，在管接头上可拆卸地固定着农药桶，在所述扳机架上转动连接着扳机，在所述扳机架的前端连接着喷射管，所述推动杆延伸在所述喷射管中，并由所述扳机控制其在喷射管中往复滑动，在所述喷射管的前端形成了喷口。

作为本实用新型的改进，在所述管接头中设置了阀体，在所述扳机处于初始状态时，所述阀体能将农业封闭在农药桶中，当所述扳机扳动时，能通过联动机构打开阀体，使所述农业进入到喷射管中。

作为本实用新型的进一步改进，在所述扳机架内部形成了安装腔，在所述安装腔中穿设了转轴，所述转轴的两端穿过所述安装腔的侧壁延伸在安装腔的外部，所述扳机套设在所述转轴延伸在外的端部上，当扣动扳机时能带动所述转轴转动，在所述转轴上套设了拨杆，拨杆一端套设在转轴上，另一端延伸在管接头中并顶在阀体的底部，当所述转轴带动所述拨杆转动时，所述拨杆能顶开阀体，在所述转轴上套设了复位弹簧。

作为本实用新型的再进一步改进，在所述转轴上还套设了驱动杆，所述驱动杆一端套接在转轴上，另一端连接在所述推动杆延伸在所述空心轴内部一端的端部，当所述转轴转动时，所述驱动杆能驱动所述推动杆往复滑动。

作为本实用新型的优选，在所述推动杆延伸在喷射管的一端套设了活塞，所述活塞与所述喷射管的内径适配。

作为本实用新型的具体技术方案，所述管接头内壁上开设了内螺纹，在所述农药桶的桶口设置了外螺纹，所述农药桶螺纹连接在所述管接头上。

与现有技术相比，本实用新型的优点在于：采用喷枪式的喷头来代替传统的花洒式喷头，由于扳机所带动的推动杆行程是限量的，故可以定量控制农药喷洒量，并且喷射的距离相比于利用重力不规则落下的花洒式喷头更远，力度更大，且精确度高。

附图说明：

图1是本实用新型实施例中农业喷头的结构示意图；

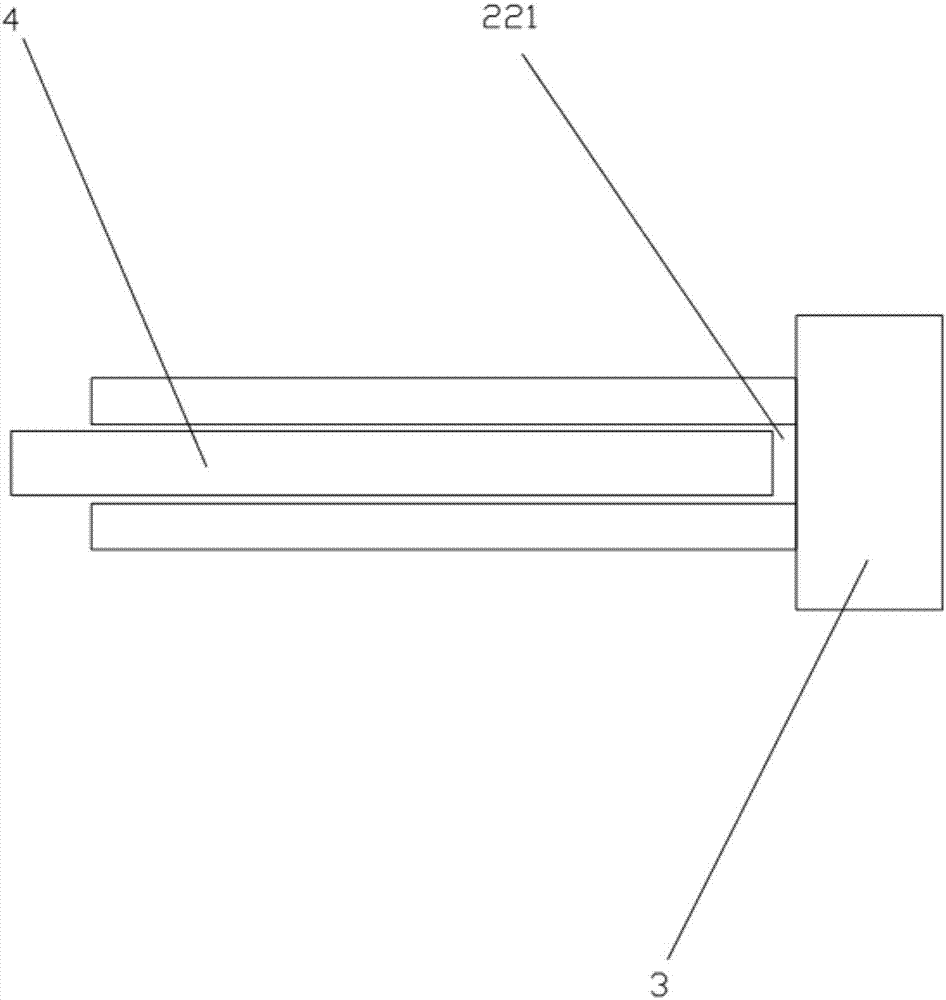

图2是本实用新型实施例中空心轴内部结构示意图；

图3是图1另一个角度的结构示意图；

图4为图1的剖视图。

具体实施方式：

下面结合附图详细阐述本实用新型优选的实施方式。

本实用新型提供了一种农业喷头，包括了手柄1，在手柄上根据人手的轮廓开设了若干弧形面，便于农民握紧，手柄不锈钢一体成型，具有较好的防锈和密封性。在手柄的顶部成形有轴承座2，在轴承座上开设了轴承孔21，在轴承孔中穿设了空心轴22，空心轴内部中空形成了通道221，在空心轴的后端套设了固定螺母3，该固定螺母能在通道的后端密封住，防止空气进入到通道中，通道在空心轴的前端形成了开口，在空心轴中穿设了推动杆4，推动杆能在通道中往复滑动，该推动杆的一端始终位于通道中(在通道的开口或者靠近通道开口的位置设置了一个小型挡板，该挡板所处的通道内径要小于推动杆的杆径，由此可以防止推动杆由通道的开口脱落，当需要取出推动杆时，拧开固定螺母，从通道的后端取出推动杆即可)，另一端穿过通道的开口延伸在空心轴的外部，插接在后文所述的喷射管5中。

在轴承座上还固定着扳机架6，在扳机架的上方开设了管接头61，管接头内壁上开设了内螺纹，在农药桶10的桶口设置了外螺纹，农药桶螺纹连接在管接头上，在农药桶中填充了农药，农药可以在自身的重力作用下流入到管接头中，为了控制农药的流出，在管接头中设 置了阀体611，阀体具有转动式的阀瓣，当阀瓣转动至将阀体密封状态时，可以将农药挡在农药桶中，阻止其进入到管接头中。

扳机架的内部中空形成了安装腔，在安装腔中穿设了转轴62，转轴的两端穿过安装腔的侧壁延伸在安装腔的外部，扳机7套设在转轴延伸在安装外两端的端部上，当扣动扳机时能带动转轴转动，在转轴位于安装腔内的那部分上套设了拨杆8，拨杆一端套设在转轴上，另一端延伸在管接头中并顶在阀体的底部(即阀瓣上)，当转轴带动拨杆转动时，可以带动拨杆顶开阀体，使得农药能从农药桶流入到管接头中。在扳机架的前端连接着喷射管，管接头底部固定在喷射管的侧壁上并与喷射管内部连通，农药可以从管接头流入到喷射管内，推动杆的前端也延伸在喷射管中，当推动杆的前端套设了活塞41，在初始状态下，活塞在喷射管内的位置要在管接头与喷射管连通处的后方。所述活塞与所述喷射管的内径适配，即可以将喷射管密封，在喷射管的前端形成了喷口51，喷口的口径要远小于喷射管的内径，当推动杆向前推动活塞时，能压缩喷射管内部的空气，使得内部气压大于外部气压，从而将流入到喷射管内的农药挤压，由喷口位置喷出。在转轴上还套设了驱动杆9，所述驱动杆一端套接在转轴上，另一端连接在所述推动杆延伸在所述空心轴内部一端的端部，当所述转轴转动时，所述驱动杆能驱动所述推动杆往复滑动(利用蜗轮蜗杆原理)。

在转轴上套设了复位弹簧621，复位弹簧的两端均连接在安装腔的内壁上，当转轴转动时，复位弹簧会发生变形，当手指离开扳机时，由复位弹簧带动转轴复位，由此带动其他联动部件复位。

以上所述使本实用新型的优选实施方式，对于本领域的普通技术人员来说不脱离本实用新型原理的前提下，还可以做出若干变型和改进，这些也应视为本实用新型的保护范围。
