一种方便移动的树苗培育装置的制作方法

本实用新型涉及树苗培育装置技术领域，尤其涉及一种方便移动的树苗培育装置。

背景技术：

现在在培育树苗时都是将树苗栽种在土地里，然后进行人工管理，待树苗成活之后再从土地里起出进行移栽。

然而，栽种到地里的树苗用人工进行浇灌比较难实现，靠自然环境去生长，成活率又比较低，且移栽的过程中还容易造成死亡，同时现有的用于培育树苗的装置大多比较重，移动十分不方便。因此本实用新型提出一种方便移动的树苗培育装置解决以上问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种方便移动的树苗培育装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种方便移动的树苗培育装置，包括底座，所述底座的顶部上方分别固定有第一壳体、储水箱和立杆，且储水箱、立杆分别位于第一壳体的两侧，所述第一壳体为顶部开口的中空结构，且第一壳体内滑动安装有第二壳体，所述第二壳体为顶部开口的中空结构，所述第一壳体的底部两侧内壁安装有凸块，所述第二壳体的底部位于凸块的顶部上方，所述储水箱远离第一壳体的一侧顶部安装有与储水箱内部连通的注水管，且储水箱的顶部安装有水泵，所述水泵的进水口连接有进水管，且进水管伸入储水箱的底部，所述水泵的出水口连接有出水管，且出水管的顶部转动套装有喷水管，且喷水管与出水管内部连通，所述立杆的顶部转动连接有水平杆，且水平杆远离立杆的一端连接有照射灯，所述立杆和水平杆均为中空结构，所述底座的底部设有万向轮，所述立杆远离第一壳体的一侧设有储备电源，且储备电源固定在底座的顶部上方，所述照射灯通过立杆和水平杆的内部与储备电源连接，且储备电源与水泵连接，所述储备电源远离立杆的一侧设有固定在底座顶部的连接杆，且连接杆的顶部设有手环。

优选的，所述手环和连接杆的连接关系为焊接。

优选的，所述第二壳体的底部设有多个等距离分布的透水通孔，且第二壳体内装有有机土壤。

优选的，所述喷水管的底部设有多个喷水孔，喷水孔的布置距离与第二壳体的大小适配。

优选的，所述第一壳体和第二壳体的形状均为圆柱形，且第二壳体的外径和第一壳体的内径大小适配。

优选的，所述手环上设有防滑螺纹，且万向轮的个数为四个。

本实用新型中，设置的喷水管和水平杆均可人力转动；通过水泵和照射灯的配合使用可以给树苗浇水和光照，方便树苗的培育；第二壳体可以取出，方便树苗移栽，提高存活率；万向轮和手环的设置方便树苗培育装置的移动。

附图说明

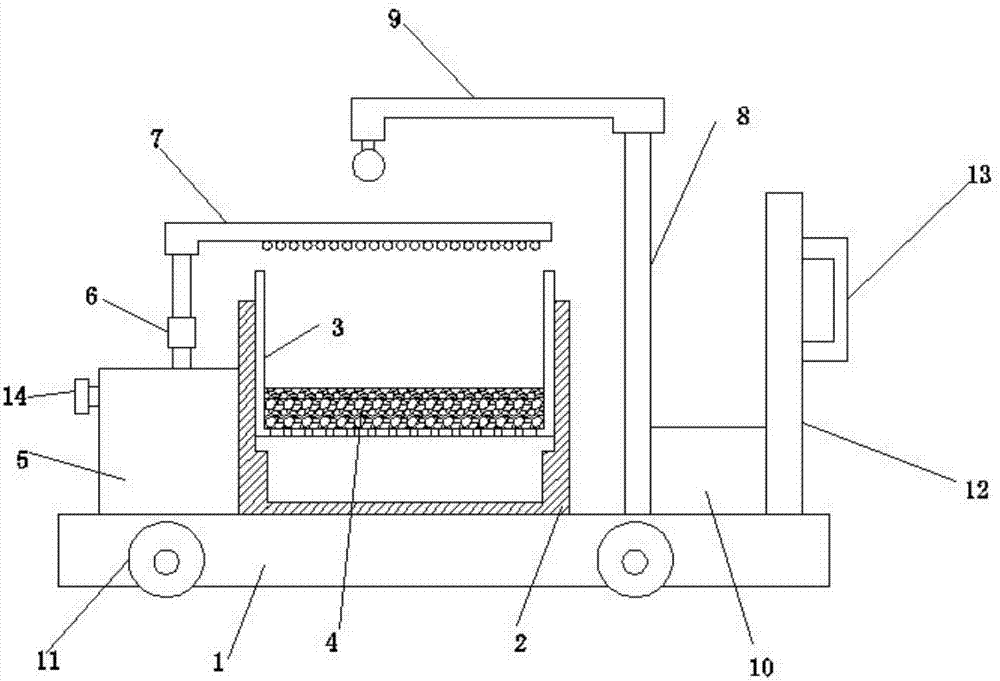

图1为本实用新型提出的一种方便移动的树苗培育装置的结构示意图；

图2为本实用新型提出的一种方便移动的树苗培育装置的俯视示意图。

图中：1底座、2第一壳体、3第二壳体、4有机土壤、5储水箱、6水泵、7喷水管、8立杆、9水平杆、10储备电源、11万向轮、12连接杆、13手环、14注水管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种方便移动的树苗培育装置，包括底座1，底座1的顶部上方分别固定有第一壳体2、储水箱5和立杆8，且储水箱5、立杆8分别位于第一壳体2的两侧，第一壳体2为顶部开口的中空结构，且第一壳体2内滑动安装有第二壳体3，第二壳体3为顶部开口的中空结构，第一壳体2的底部两侧内壁安装有凸块，第二壳体3的底部位于凸块的顶部上方，储水箱5远离第一壳体2的一侧顶部安装有与储水箱5内部连通的注水管14，且储水箱5的顶部安装有水泵6，水泵6的进水口连接有进水管，且进水管伸入储水箱5的底部，水泵6的出水口连接有出水管，且出水管的顶部转动套装有喷水管7，且喷水管7与出水管内部连通，立杆8的顶部转动连接有水平杆9，且水平杆9远离立杆8的一端连接有照射灯，立杆8和水平杆9均为中空结构，底座1的底部设有万向轮11，立杆8远离第一壳体2的一侧设有储备电源10，且储备电源10固定在底座1的顶部上方，照射灯通过立杆8和水平杆9的内部与储备电源10连接，且储备电源10与水泵6连接，储备电源10远离立杆8的一侧设有固定在底座1顶部的连接杆12，且连接杆12的顶部设有手环13，手环13和连接杆12的连接关系为焊接，第二壳体3的底部设有多个等距离分布的透水通孔，且第二壳体3内装有有机土壤4，喷水管7的底部设有多个喷水孔，喷水孔的布置距离与第二壳体3的大小适配，第一壳体2和第二壳体3的形状均为圆柱形，且第二壳体3的外径和第一壳体2的内径大小适配，手环13上设有防滑螺纹，且万向轮11的个数为四个。

工作原理：使用时将树苗植入有机土壤4内，当需要需要给树苗浇水时，只需将喷水管7转动树苗上方并打开水泵6的电源开关即可。当树苗需要照射光照时只需将水平杆9上的照射灯转动到树苗上方并打开照射灯开关即可。由于第二壳体3滑动安装在第一壳体2内，因此第二壳体3可以取出。在树苗移栽时可以将第二壳体3和树苗整体移栽，以保护树苗的根茎，提高移栽存活率。万向轮11和手环13的设置方便人力移动树苗培育装置。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
