一种建筑路桥上用立体绿化种植箱的制作方法

本实用新型涉及一种种植箱，具体涉及一种建筑路桥上用立体绿化种植箱。

背景技术：

随着城市交通的高速发展，各大城市的高架路桥越来越多，高架路桥的建设在提供便交通的同时，也带来了一系列的问题，如高架桥和高架路的扬尘危害、噪音污染严重、桥面温度过高等，如果能够充分利用立交桥或高架桥做立体绿化，不但可以减轻人们在高大建筑物前的空间压迫感，而且还具有显著的生态效益和社会效益，但现有路桥上用绿化容器不具有蓄水功能，水、土、肥保持时间短，易流失，导致容器内的植物无法长期存活。

技术实现要素：

本实用新型提供一种建筑路桥上用立体绿化种植箱，解决了现有的路桥上的绿化种植箱不具有蓄水功能，容易使种植箱内的水、土、肥流失，使植物无法长期存活的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种建筑路桥上用立体绿化种植箱，包括一号种植箱和二号种植箱，所述一号种植箱和二号种植箱对称设置，且所述一号种植箱和二号种植箱相连接，所述一号种植箱和二号种植箱向外一侧均连接有蓄水箱，所述一号种植箱和二号种植箱的下方均连接有夹层，所述夹层内均放置有若干个吸水海绵，且所述夹层上端箱壁上开有若干个透气孔，所述夹层的下方均连接有集水箱，所述集水箱与蓄水箱的连接处开有进水孔，所述蓄水箱向外一侧端角处均固定有支撑柱，且所述支撑柱上端内部均开有固定孔，所述支撑柱的下端均固定有连接杆。

作为本实用新型的一种优选技术方案，所述一号种植箱和二号种植箱的箱底均开有若干个透水孔。

作为本实用新型的一种优选技术方案，所述蓄水箱的高度低于透气孔的高度。

作为本实用新型的一种优选技术方案，所述连接杆的长度小于固定孔的长度。

作为本实用新型的一种优选技术方案，所述连接杆的直径小于固定孔的直径。

作为本实用新型的一种优选技术方案，所述夹层的箱底为网状结构的底板。

本实用新型所达到的有益效果是：通过种植箱的侧面增加蓄水箱的设置，便于在下雨天气将雨水积存，使种植箱具有蓄水功能，防止植物的水、土、肥料流失，增加了植物的存活率；再在种植箱的下方增加夹层，并在夹层内增加吸水海绵，再在夹层的下方增加集水箱，能够使蓄水箱内的水通过进水口流入到集水箱内，然后夹层中的吸水海绵吸收水分，并将水分传到植物根部，使植物不会出现缺水现象；再在夹层的上端设置多个透气孔，便于当蓄水箱、集水箱内积水过多，水进入夹层时，不会出现水通过夹层进入种植箱内将植物涝死现象；再在支撑柱中增加固定孔，在支撑柱的下方增加连接杆的设置，便于向支撑柱内插入连接杆，使多个种植箱组合在一起，能够增加路桥上的植物量，有利于净化空气，减少噪音污染。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型一种建筑路桥上用立体绿化种植箱的主视图；

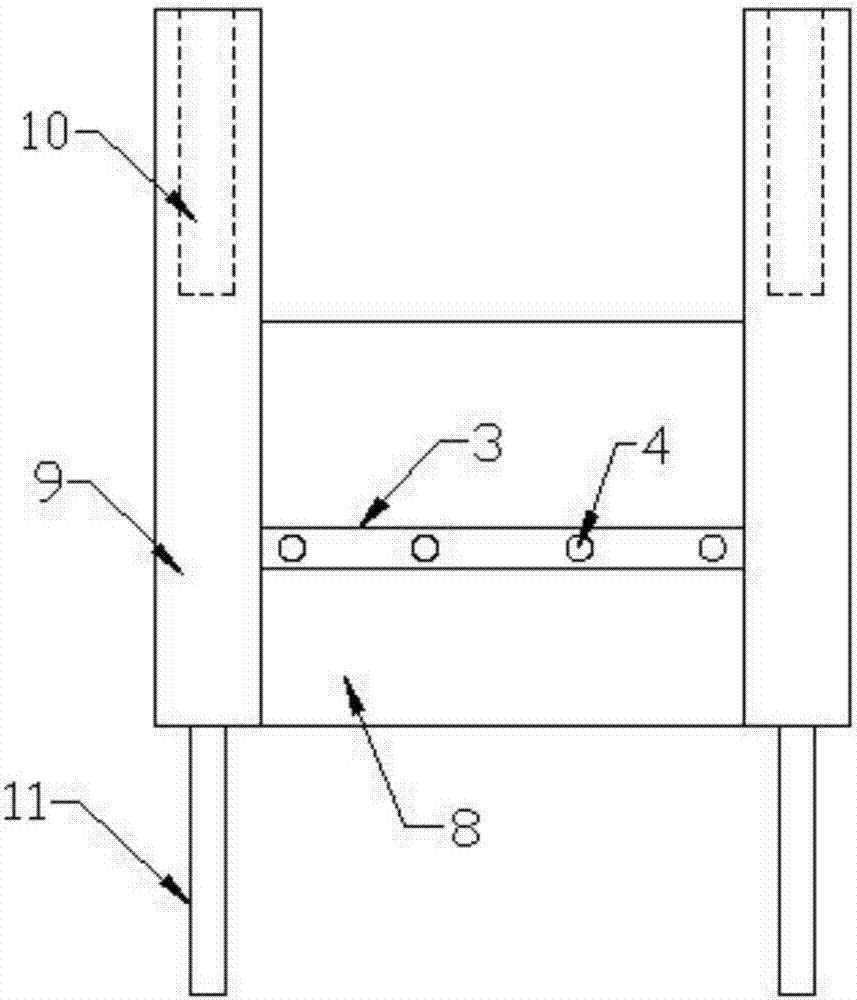

图2是本实用新型一种建筑路桥上用立体绿化种植箱的侧视图；

图3是本实用新型一种建筑路桥上用立体绿化种植箱的俯视图；

图中：1、一号种植箱；2、二号种植箱；3、箱底；4、透气孔；5、夹层；6、吸水海绵；7、集水箱；8、蓄水箱；9、支撑柱；10、固定孔；11、连接杆；12、透水孔。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-3所示，本实用新型一种建筑路桥上用立体绿化种植箱，包括一号种植箱1和二号种植箱2，一号种植箱1和二号种植箱2对称设置，且一号种植箱1和二号种植箱2相连接，一号种植箱1和二号种植箱2向外一侧均连接有蓄水箱8，一号种植箱1和二号种植箱2的下方均连接有夹层5，夹层5内均放置有若干个吸水海绵6，且夹层5上端箱壁上开有若干个透气孔4，夹层5的下方均连接有集水箱7，集水箱7与蓄水箱8的连接处开有进水孔，蓄水箱8向外一侧端角处均固定有支撑柱9，且支撑柱9上端内部均开有固定孔10，支撑柱9的下端均固定有连接杆11。

一号种植箱1和二号种植箱2的箱底3均开有若干个透水孔12，便于使一号种植箱1和二号种植箱2内的多余的水通过透水孔12进入夹层5中，防止水过多涝死植物。

蓄水箱8的高度低于透气孔4的高度，防止蓄水箱8的水过多进入到种植箱中涝死植物。

连接杆11的长度小于固定孔10的长度，便于使连接杆11能够插入固定孔10中。

连接杆11的直径小于固定孔10的直径。

夹层5的箱底为网状结构的底板，便于使夹层5中的吸水海绵6能够吸收到集水箱7内的水分。

具体的，在使用时，将植物种植在一号种植箱1和二号种植箱2内，然后将连接杆11插入路桥边，然后在蓄水箱8内倒入一定量的水，蓄水箱8内的水通过进水口进入集水箱7内；在晴天时，夹层5中的吸水海绵6吸收集水箱7内的水分，保持夹层5中水分充足，进而使植物根部水分充足，使植物不会出现干旱现象；当遇到雨水天气时，蓄水箱8蓄水，并通过进水口进入集水箱7中，若雨水量过大，集水箱7中的水进入夹层5中，夹层5上的透气孔4控制夹层5内的水不会超过透气孔4的高度，避免植物根部水过多涝死；若需要在路桥旁增加其他植物，可以在支撑柱9的上方增加种植箱，并将另一种植装置的连接杆11固定在支撑柱9的固定孔10内即可。

该种建筑路桥上用立体绿化种植箱，通过种植箱的侧面增加蓄水箱8的设置，便于在下雨天气将雨水积存，使种植箱具有蓄水功能，防止植物的水、土、肥料流失，增加了植物的存活率；再在种植箱的下方增加夹层5，并在夹层5内增加吸水海绵6，再在夹层5的下方增加集水箱7，能够使蓄水箱8内的水通过进水口流入到集水箱7内，然后夹层5中的吸水海绵6吸收水分，并将水分传到植物根部，使植物不会出现缺水现象；再在夹层5的上端设置多个透气孔4，便于当蓄水箱8、集水箱7内积水过多，水进入夹层5时，不会出现水通过夹层5进入种植箱内将植物涝死现象；再在支撑柱9中增加固定孔10，在支撑柱9的下方增加连接杆11的设置，便于向支撑柱9内插入连接杆11，使多个种植箱组合在一起，能够增加路桥上的植物量，有利于净化空气，减少噪音污染。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
