一种智能环保电子驱鸟器的制作方法

本实用新型涉及电子驱鸟技术领域，尤其涉及一种智能环保电子驱鸟器。

背景技术：

驱鸟器顾名思义，就是用于驱赶鸟类的作用。在供电内的输电线路上，常常有鸟落在输电线路上。而落在输电线路上的鸟，很容易导致输电线路的短路，发生供电故障。针对上述技术问题，出现了很多驱鸟器或者智能驱鸟器。而目前的驱鸟器其工作所需的电源，大多配备了电池，在距离较长的输电线路上，需配备多个驱鸟器，则与环保节能的理念相背离。

技术实现要素：

本实用新型提供一种智能环保电子驱鸟器，该驱鸟器能够从输电线路上自取电工作，还能够利用太阳能工作，因此本实用新型的驱鸟器无需配置电池，实现节能环保。

为解决上述技术问题，本实用新型的技术方案是：

一种智能环保电子驱鸟器包括壳体和智能系统，所述智能系统包括中央控制模块、感知模块和驱鸟模块，所述感知模块包括红外传感器，所述红外传感器通过信号处理电路与所述中央控制模块电连接；所述驱鸟模块包括电连接的LED灯和LED驱动电路，所述LED驱动电路通过输出电路与所述中央控制模块电连接，所述智能系统还包括用于供电的电源模块，所述电源模块包括与所述中央控制模块电连接的充电电池，所述充电电池分别与电磁转换电路和太阳能转换电路电连接，所述电磁转换电路与电流传感器电连接，所述电流传感器套设在输电线路上，所述太阳能转换电路与太阳能电池板电连接，所述电流传感器和所述太阳能电池板均设在所述壳体上。

优选方式为，所述智能系统还包括夜间工作模块，所述夜间工作模块包括光线传感器和定时电路，所述光线传感器与所述信号处理电路电连接，所述定时电路与所述中央控制模块电连接。

优选方式为，所述驱鸟模块还包括与所述输出电路电连接的超声波模块。

优选方式为，所述驱鸟模块还包括与所述输出电路电连接的语音模块，所述语音模块包括嵌设在所述壳体上的扬声器。

优选方式为，所述电流传感器为安装卡环，所述安装卡环设在所述壳体的上面。

优选方式为，所述壳体上设有与所述中央控制模块电连接的开关键。

采用上述技术方案后，本实用新型的有益效果是：由于本实用新型的智能环保电子驱鸟器包括壳体和智能系统，其中智能系统包括中央控制模块、感知模块和驱鸟模块，当感知模块感知到有鸟落在输电线路上时，其传输电压信号给信号处理电路，信号处理电路将电压信号处理后，给中央控制模块传输电信号，让其启动驱鸟模块。本实用新型的由LED驱动电路驱动LED灯频闪，发出光去驱赶鸟类。同时智能系统还包括还包括用于供电的电源模块，该电源模块包括充电电池，该充电电池分别与电磁转换电路和太阳能转换电路电连接，其中电磁转换电路与电流传感器电连接，该电流传感器套设在输电线路上，其中太阳能转换电路与太阳能电池板电连接，并且电流传感器和太阳能电池板均设在壳体上。因此本实用新型使用时，其电源模块能够从输电线路取电，还能够吸取太阳能转换成电能，使其可长期安装在室外使用，无需额外配置电池，实现节能环保。

由于智能系统还包括夜间工作模块，该夜间工作模块包括光线传感器和定时电路，其中光线传感器与信号处理电路电连接，定时电路与中央控制模块电连接；该结构使本实用新型进入夜晚时，驱鸟模块定时发出驱鸟声音，防止干扰人民休息。

由于驱鸟模块还包括与输出电路电连接的超声波模块，该结构使本实用新型发出超声波去驱赶鸟，使驱鸟的效果佳，还不扰民。

由于驱鸟模块还包括与输出电路电连接的语音模块，该语音模块包括嵌设在壳体上的扬声器；该结构使本实用新型能够发出怪兽等鸟类恐惧的声音，去驱赶鸟，使驱鸟的效果佳。

由于电流传感器为安装卡环，安装卡环设在壳体的上面；该结构使取电和安装同时实现。

综上所述，本实用新型的智能环保电子驱鸟器与现有技术相比，解决了驱鸟器工作所需能源的技术问题，而本实用新型的智能环保电子驱鸟器，因其能够利用太阳能，甚至能够取输电线路上电来用，无需额外配备电池，实现节能环保。

附图说明

图1是本实用新型智能环保电子驱鸟器的结构示意图；

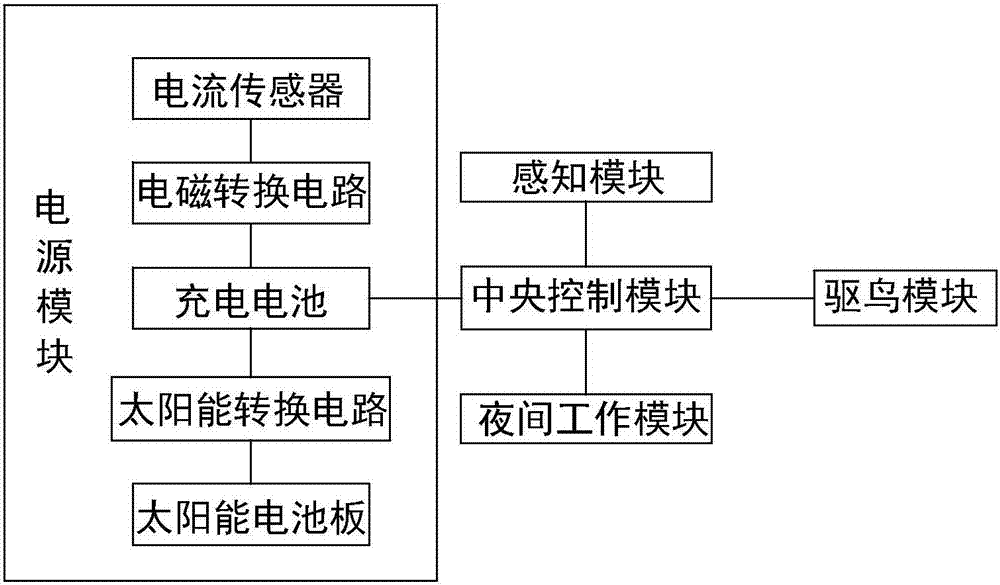

图2是本实用新型智能环保电子驱鸟器的框图；

图3是本实用新型智能环保电子驱鸟器的原理框图；

图中：1—壳体、2—安装卡环、3—LED灯、4—太阳能电池板、5—扬声器、6—开关键。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1、图2和图3所示，一种智能环保电子驱鸟器，包括壳体1和智能系统，智能系统包括中央控制模块、感知模块、驱鸟模块和夜间工作模块。

如图3所示，感知模块包括红外传感器，红外传感器通过信号处理电路与中央控制模块电连接。

如图3所示，驱鸟模块包括电连接的LED灯3和LED驱动电路，LED驱动电路通过输出电路与中央控制模块电连接。本实施例的驱鸟模块还包括与输出电路电连接的超声波模块；以及与输出电路电连接的语音模块，语音模块包括嵌设在壳体1上的扬声器5。

如图2和图3所示，智能系统还包括用于供电的电源模块，电源模块包括与中央控制模块电连接的充电电池，充电电池分别与电磁转换电路和太阳能转换电路电连接，电磁转换电路与电流传感器电连接，电流传感器套设在输电线路上；太阳能转换电路与太阳能电池板5电连接，电流传感器和太阳能电池板5均设在壳体1上。本实施例的电流传感器为安装卡环2，安装卡环2设在壳体1的上面。

如图3所示，本实施例的夜间工作模块包括光线传感器和定时电路，光线传感器与信号处理电路电连接，定时电路与中央控制模块电连接。

本实施例的壳体1上设有与中央控制模块电连接的开关键6。

如图1、图2和图3所示，将本实用新型安装于室外的输电线路上驱鸟时，将安装卡环2套设在输电线路上，根据电磁感应原理—电磁转换电路，电流传感器从输电线路上感应到电流，该电流充入充电电池内。同时壳体1外侧的太阳能电池板5吸收太阳能，由太阳能转换电路转换成电能，充入充电电池。因充电电池内被充入电能，使智能系统能够正常工作。当红外传感器感应到鸟落在输电电路上时，其传输电压信号给信号处理电路，信号处理电路将电压处理后传输电信号给中央控制模块，中央控制模块根据该电信号通过输出电路，控制LED驱动电路，让LED灯3发出强光频闪，去驱赶鸟，去保证输电线路供电安全性。或者中央控制模块将超声波模块启动，让其发出超声波，去驱赶鸟；也可以将语音模块启动，让其通过扬声器5发出动物的怪叫声，去驱赶鸟。

当光线传感器采集到光线比较暗时，其启动夜间工作模块，可以将语音模块关闭，让扬声器5不发出声音去扰民；可以将定时电路启动，让其启动计时，当计时时间到后，中央控制模块让LED灯3发出光线去驱赶鸟类，驱赶睡在输电线路周围的鸟。

本实用新型也可以在夜间的时候，通过开关键6将语音模块关闭。

本实用新型的智能环保电子驱鸟器可根据使用投入的成本，选择驱鸟模块，选择智能系统的模块。

以上所述本实用新型的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同一种智能环保电子驱鸟器结构的改进等，均应包含在本实用新型的保护范围之内。
