一种自带植物生长灯的食用菌生育车的制作方法

本实用新型涉及食用菌生育车技术领域，具体为一种自带植物生长灯的食用菌生育车。

背景技术：

近几十年来，人们逐渐认识了食用菌的生长规律，改进了古老的依靠孢子、菌丝自然传播的生产方式。人工培养栽培种的菌丝，加快了食用菌的繁殖速度和获得高产的可能性。

传统的食用菌轮式立体生育车拆卸较为不便、容易锈蚀，且不具有自带生长灯的功能。

技术实现要素：

本实用新型的目的在于提供一种自带植物生长灯的食用菌生育车，以解决上述背景技术中提出传统的食用菌轮式立体生育车拆卸较为不便、容易锈蚀，且不具有自带生长灯的功能。

为实现上述目的，本实用新型提供如下技术方案：一种自带植物生长灯的食用菌生育车，包括底盘，所述底盘底端安装有定向轮和万向轮，所述底盘顶端两侧安装有支撑架，两支撑架之间安装有层板，层板上设置有LED灯带安装孔，灯带安装孔上设置有LED灯带，所述支撑架上安装有电源驱动器、L24V电源和电源连接器，所述L24V电源通过导线与电源驱动器连接，电源驱动器通过导线与电源连接器连接，电源连接器通过导线与LED灯带连接。

优选的，所述底盘包括床底横梁、底轮固定梁、床底支撑U型梁和立柱加固板，床底横梁设置有两个，两个床底横梁之间通过底轮固定梁和床底支撑U型梁连接，底轮固定梁位于床底支撑U型梁两侧。

优选的，所述层板包括层板床片横梁和层板床片支撑梁，层板床片横梁之间通过层板床片支撑梁连接，层板共设置有七个，每个层板上均设置有两个LED灯带。

优选的，所述支撑架包括立柱、孔连接件和立柱连接横梁，立柱之间通过立柱连接横梁连接，立柱上设置有孔连接件，所述支撑架上设置有母防水电源连接器和公防水电源连接器。

优选的，所述底盘、支撑架和层板表面均设置有镀锌层，所述底盘、支撑架、层板之间设置为可拆卸连接。

与现有技术相比，本实用新型的有益效果是：本实用新型装置整体由钢管焊接安装而成，整体结构稳定，简单方便，坚固耐用，底盘、支撑架和层板表面均设置有镀锌层，防止该装置锈蚀，延长其使用寿命，底盘、支撑架、层板之间设置为可拆卸连接，便于安装与运输，大大的降低了成本，解决了在狭小空间内采收的不灵活，以及根据菇房大小，任意调整距离，在层板上固定LED灯带，可为食用菌生育提供光照，每层层板固定两根LED灯带，独立开关，提高效率的同时也能做到节约能源，床架之间电源线即可独立连接总电源箱，又可相互连接，每组床架带有电源连接器，分别是公母两种。

附图说明

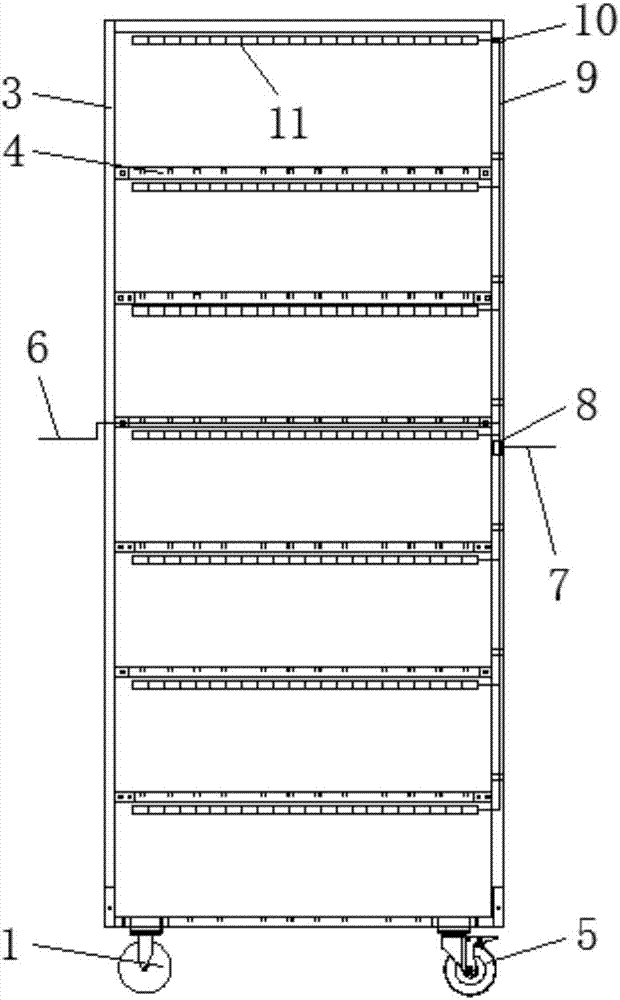

图1为本实用新型的主视图；

图2为本实用新型的侧视图；

图3为本实用新型层板的结构示意图；

图4为本实用新型底盘、支撑架和层板的结构示意图；

图中：1-定向轮；2-底盘；3-支撑架；4-层板；5-万向轮；6-母防水电源连接器；7-公防水电源连接器；8-电源驱动器；9-L24V电源；10-电源连接器；11-LED灯带；12-灯带安装孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种自带植物生长灯的食用菌生育车，包括底盘2，底盘底端安装有定向轮1和万向轮5，底盘2顶端两侧安装有支撑架3，两支撑架3之间安装有层板4，层板4上设置有LED灯带安装孔12，灯带安装孔12上设置有LED灯带11，支撑架3上安装有电源驱动器8、L24V电源9和电源连接器10，L24V电源9通过导线与电源驱动器8连接，电源驱动器8通过导线与电源连接器10连接，电源连接器10通过导线与LED灯带11连接，底盘2包括床底横梁、底轮固定梁、床底支撑U型梁和立柱加固板，床底横梁设置有两个，两个床底横梁之间通过底轮固定梁和床底支撑U型梁连接，底轮固定梁位于床底支撑U型梁两侧，层板4包括层板床片横梁和层板床片支撑梁，层板床片横梁之间通过层板床片支撑梁连接，层板4共设置有七个，每个层板4上均设置有两个LED灯带11，支撑架3包括立柱、孔连接件和立柱连接横梁，立柱之间通过立柱连接横梁连接，立柱上设置有孔连接件，支撑架3上设置有母防水电源连接器6和公防水电源连接器7，底盘2、支撑架3和层板4表面均设置有镀锌层，底盘2、支撑架3、层板4之间设置为可拆卸连接。

具体使用方式：本实用新型工作中，底盘2、支撑架3和层板4表面均设置有镀锌层，防止该装置锈蚀，延长其使用寿命，底盘2、支撑架3、层板5之间设置为可拆卸连接，便于安装与运输，大大的降低了成本，解决了在狭小空间内采收的不灵活，以及根据菇房大小，任意调整层板4之间的距离，在层板4上固定LED灯带11，可为食用菌生育提供光照，每层层板4固定两根LED灯带11，独立开关，提高效率的同时也能做到节约能源，床架之间电源线即可独立连接总电源箱，又可相互连接，每组床架带有电源连接器10，分别是公母两种。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
