一种碟意式食用菌立体生育床的制作方法

本实用新型涉及食用菌立体生育床技术领域，具体为一种碟意式食用菌立体生育床。

背景技术：

近几十年来，人们逐渐认识了食用菌的生长规律，改进了古老的依靠孢子、菌丝自然传播的生产方式。人工培养栽培种的菌丝，加快了食用菌的繁殖速度和获得高产的可能性。

传统的食用菌立体生育车拆卸较为不便、容易锈蚀，且传统的生育车之间的连接较为麻烦。

技术实现要素：

本实用新型的目的在于提供一种碟意式食用菌立体生育床，以解决上述背景技术中提出的拆卸较为不便、容易锈蚀，且传统的生育车之间的连接较为麻烦的问题。

为实现上述目的，本实用新型提供如下技术方案：一种碟意式食用菌立体生育床，包括第一支撑架、第二支撑架和层板，所述第一支撑架安装在地面上，所述第一支撑架之间通过通道梁连接，所述第一支撑架上安装有层板，层板包括层板横梁、连接孔和支撑U型梁，层板横梁上设置有连接孔，层板横梁之间通过支撑U型梁连接，所述第一支撑架包括第一双孔连接件、钢板护角、第一支撑架立柱、斜拉梁、床头纵梁和第二双孔连接件，所述第一支撑架立柱底端安装有钢板护角，所述第一支撑架立柱一侧安装有第一双孔连接件，第一支撑架立柱另一侧安装有床头纵梁，所述床头纵梁远离第一支撑架立柱一侧设置有第二双孔连接件，所述层板一侧通过连接孔安装在第一双孔连接件上，层板另一侧通过连接孔安装在第二双孔连接件上，所述第二支撑架包括床头架、第二支撑架立柱、床头斜拉杆、单孔连接件和斜拉小固定钢板，所述第二支撑架立柱之间通过床头架连接，第二支撑架立柱一侧设置有单孔连接件和斜拉小固定钢板，所述第二支撑架之间安装有层板。

优选的，所述第一支撑架立柱与床头纵梁之间安装有斜拉梁。

优选的，所述斜拉小固定钢板与床头架之间安装有床头斜拉杆。

优选的，所述第二支撑架之间设置有加强杆。

优选的，所述第一支撑架、第二支撑架和层板表面均设置有镀锌层。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单、拆卸方便；立柱是单独的构件上面焊有斜拉梁和连接件，层板部分是层板横梁及支撑U型梁焊接构成一个整体，结构稳固；通道梁置于床架顶部，用于安装外部机器，同时也起到了加固整个床架的作用，斜拉梁分布于每组床架中，使用连接件与层板连接；斜拉起到加固与稳定的作用，同时作为加固斜拉的还有在整组床架侧面上下各使用钢筋检查焊接在立柱上的连接件上，所有钢材均为热镀锌处理，使其抗腐蚀能力强。

附图说明

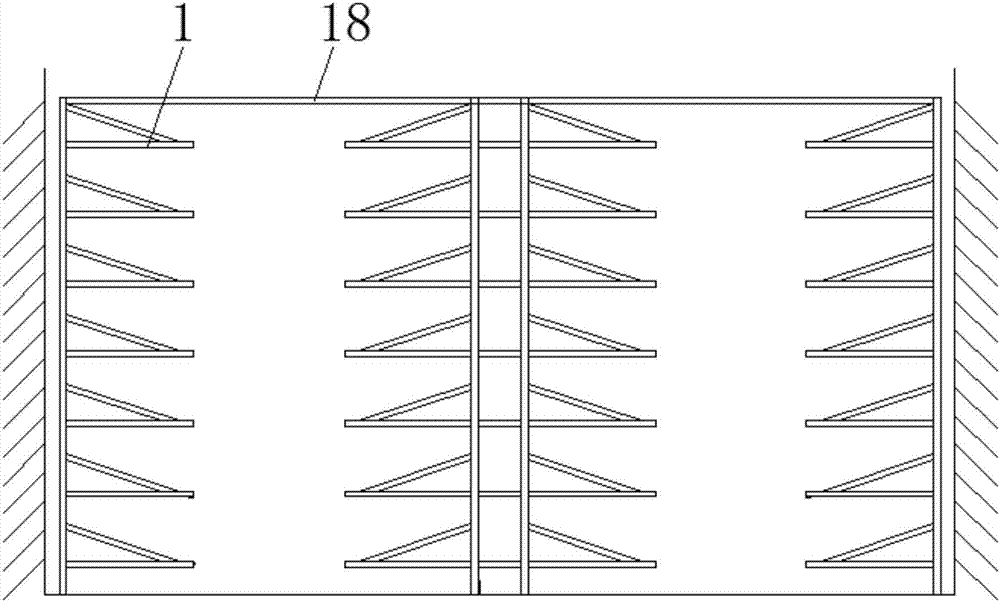

图1为本实用新型第一支撑架连接时的主视图；

图2为本实用新型第一支撑架连接时的俯视图；

图3为本实用新型第一支撑架的结构示意图；

图4为本实用新型层板的结构示意图；

图5为本实用新型第二支撑架的结构示意图；

图6为本实用新型第二支撑架连接时的主视图；

图7为本实用新型第二支撑架连接时的侧视图；

图中：1-第一支撑架；2-第一双孔连接件；3-钢板护角；4-第一支撑架立柱；5-斜拉梁；6-床头纵梁；7-第二双孔连接件；8-第二支撑架；9-床头架；10-第二支撑架立柱；11-床头斜拉杆；12-单孔连接件；13-斜拉小固定钢板；14-层板；15-层板横梁；16-连接孔；17-支撑U型梁；18-通道梁；19-加强杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，本实用新型提供的一种实施例：一种碟意式食用菌立体生育床，包括第一支撑架1、第二支撑架8和层板14，第一支撑架1安装在地面上，第一支撑架1之间通过通道梁18连接，第一支撑架1上安装有层板14，层板14包括层板横梁15、连接孔16和支撑U型梁17，层板横梁15上设置有连接孔16，层板横梁15之间通过支撑U型梁17连接，第一支撑架1包括第一双孔连接件2、钢板护角3、第一支撑架立柱4、斜拉梁5、床头纵梁6和第二双孔连接件7，第一支撑架立柱4底端安装有钢板护角3，第一支撑架立柱4一侧安装有第一双孔连接件2，第一支撑架立柱4另一侧安装有床头纵梁6，床头纵梁6远离第一支撑架立柱4一侧设置有第二双孔连接件7，层板14一侧通过连接孔16安装在第一双孔连接件2上，层板14另一侧通过连接孔16安装在第二双孔连接件7上，第二支撑架8包括床头架9、第二支撑架立柱10、床头斜拉杆11、单孔连接件12和斜拉小固定钢板13，第二支撑架立柱10之间通过床头架9连接，第二支撑架立柱10一侧设置有单孔连接件12和斜拉小固定钢板13，第二支撑架8之间安装有层板14，第一支撑架立柱4与床头纵梁6之间安装有斜拉梁5，斜拉小固定钢板13与床头架9之间安装有床头斜拉杆11，第二支撑架8之间设置有加强杆19，第一支撑架1、第二支撑架8和层板14表面均设置有镀锌层。

具体使用方式：本实用新型工作中，将各部件依次组装起来，将食用菌培养罐放置在层板14上即可，立柱是单独的构件上面焊有斜拉梁5和连接件，层板部分是层板横梁15及支撑U型梁17焊接构成一个整体，结构稳固；通道梁置于床架顶部，用于安装外部机器，同时也起到了加固整个床架的作用，斜拉梁5分布于每组床架中，使用连接件与层板连接；斜拉起到加固与稳定的作用，同时作为加固斜拉的还有在整组床架侧面上下各使用钢筋检查焊接在立柱上的连接件上，所有钢材均为热镀锌处理，使其抗腐蚀能力强。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
