一种可视化熏蒸箱的制作方法

本实用新型涉及一种熏蒸杀灭有害生物的装置，具体地涉及一种可视化熏蒸箱。

背景技术：

熏蒸是指借助于熏蒸剂这样一类化合物，在密闭空间内将有害生物杀灭的技术或方法。熏蒸剂是指在所要求的温度和压力下能产生对有害生物致死的气体浓度的一种化学药剂。熏蒸强调熏蒸剂的气体浓度和密闭熏蒸空间。

实际应用按照熏蒸方式不同将熏蒸分为帐幕熏蒸、集装箱熏蒸、熏蒸库熏蒸、船舶熏蒸等。为在理想条件下先在实验室内研究具体货物或有害生物的熏蒸技术指标，需要制造一个熏蒸的密闭空间。目前常用的实验室小型熏蒸装置有不锈钢熏蒸桶、真空干燥器等。但由于这些熏蒸桶、真空干燥器都是由其他的器具改造而成，使用时存在熏蒸空间太小、尺寸不匹配、不能可视化观察熏蒸空间内部的货物、空间内气体循环太慢或循环效果不佳等问题。因此，急需一种熏蒸空间大小合适、可视化操作、空间气体平衡较快的熏蒸箱。

技术实现要素：

本实用新型的目的是克服现有技术存在的不足，提供一种可视化熏蒸箱。

本实用新型的技术方案概述如下:

一种可视化的熏蒸箱，包括箱体1，箱体由透明材料的顶壁、底壁、三个相连接的侧壁和门2组成，门与箱体连接的侧壁、顶壁和底壁的端面上设置有密封材料层3，在与门相对的侧壁上设置有风扇4，在顶壁上设置有投药管5，投药管5上设置有阀门7，在门相邻的侧壁上设置有气体检测孔6，在气体检测孔6活动连接有气体检测管基座9，在气体检测管基座9贯穿设置有气体检测管10，在气体检测管10位于箱体外的一端活动连接有管道塞11。

箱体的长、宽、高优选60cm-100cm。

投药管5的位置较好的是在近后壁的、顶壁长的1/5、左壁侧右侧壁的中间处。

气体检测管的根数优选为3根。

本实用新型的优点：

本实用新型在进行室内开展熏蒸时，可以对原木、木质包装、进口种苗、苗木、花卉、粮食等进行可视化熏蒸，熏蒸箱内部可视化可以避开投药时瞬间浓度过高对货物品质造成的伤害，可以即时观察熏蒸时货物外观变化以及有害生物活动情况等；熏蒸箱内安置风扇可以保证熏蒸过程中熏蒸剂快速扩散，熏蒸箱内熏蒸气体浓度可以快速达到平衡。

附图说明

图1为本实用新型(不包括气体检测管基座9和气体检测管10)的结构示意图。

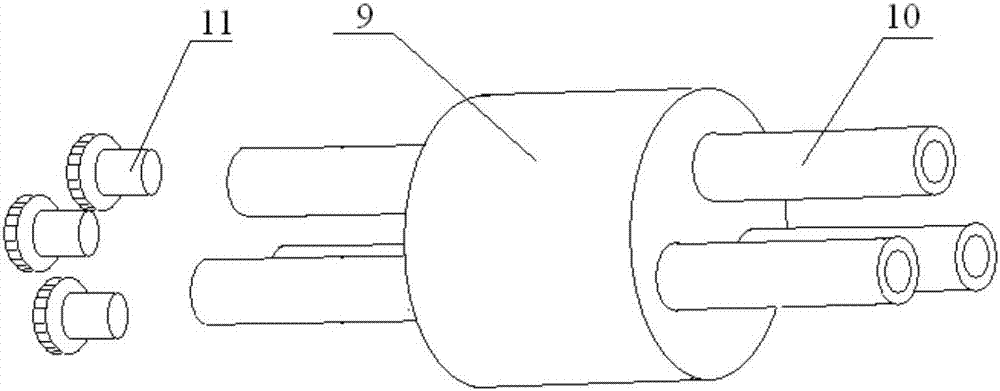

图2为气体检测管基座9和气体检测管10结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

一种可视化的熏蒸箱，包括箱体1，箱体的长、宽、高以100cm为例，箱体由透明材料的顶壁、底壁、三个相连接的侧壁和门2组成，门与箱体连接的侧壁、顶壁和底壁的端面上设置有密封材料层3，在与门相对的侧壁上设置有风扇4，在顶壁上设置有投药管5，投药管5上设置有阀门7，在门相邻的侧壁上设置有气体检测孔6，在气体检测孔6活动连接有气体检测管基座9，在气体检测管基座9贯穿设置有气体检测管10，在气体检测管10位于箱体外的一端活动连接有管道塞11。

箱体的长、宽、高还可以是60cm、70cm、80cm、90cm。

投药管5的位置较好的是在近后壁的、顶壁长的1/5、左壁侧右侧壁的中间处。

气体检测管10的根数可以选择1根、2根或3根，优选3根，气体检测管10在箱体内的一端可以手工设置在箱体内的不同位置，方便检测。
