新型营林育苗大棚的制作方法

本实用新型涉及育苗大棚领域，尤其涉及一种新型营林育苗大棚。

背景技术：

在高纬度高寒地区使用营林育苗大棚时，往往因为刮风，下雪等恶劣天气导致大棚结构受力不均，或因积雪压力过大，导致大棚受损，坍塌，造成大量经济损失。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种结构合理，受力均匀的新型营林育苗大棚。

本实用新型的目的是通过以下技术方案来实现：

一种新型营林育苗大棚，包括固定墙体、防风支撑柱、主支撑梁、墙体支撑柱、顶梁、伞形支撑架，所述固定墙体浇筑在地面上，主支撑梁右侧与所述固定墙体连接，所述主支撑梁中部具有一号支撑柱，所述一号支撑柱插入地面，主支撑梁左侧具有二号支撑柱，所述二号支撑柱插入地面，所述主支撑梁上部具有三号支撑柱，所述三号支撑柱上部与顶梁焊接，主支撑梁上部具有四号支撑柱，所述四号支撑柱上部与所述顶梁焊接，二号支撑柱上部与防风支撑柱中部焊接，所述顶梁左部与所述防风支撑柱上部焊接，墙体支撑柱底部插入固定墙体，所述墙体支撑柱下部与主支撑梁右部焊接，所述墙体支撑柱顶部与顶梁焊接，伞形支撑架顶部具有弧形顶面支撑梁，所述弧形顶面支撑梁左部具有一号安装连接通孔，所述弧形顶面支撑梁右部具有二号安装连接通孔，所述伞形支撑架中部具有连接支撑柱，所述伞形支撑架左部具有一号伞骨支撑柱，所述一号伞骨支撑柱底部与连接支撑柱中部焊接，所述一号伞骨支撑柱顶部与弧形顶面支撑梁左部焊接，所述伞形支撑架右部具有二号伞骨支撑柱，所述二号伞骨支撑柱底部与连接支撑柱中部焊接，所述二号伞骨支撑柱顶部与弧形顶面支撑梁右部焊接，所述连接支撑柱顶部与弧形顶面支撑梁中部焊接，所述弧形顶面支撑梁上部具有顶面弧形扣盖，所述连接支撑柱底部具有内螺纹连接头，转轴连接柱与内螺纹连接头螺纹连接，转轴连接柱与顶梁连接，顶面弧形扣盖连接大棚顶面塑料薄膜。

所述伞形支撑架包括一号伞形支撑架、二号伞形支撑架、三号伞形支撑架、四号伞形支撑架，所述顶梁上均匀分布一号伞形支撑架、二号伞形支撑架、三号伞形支撑架、四号伞形支撑架，所述一号伞形支撑架左部通过一号转轴与顶梁连接，所述一号伞形支撑架通过二号转轴与顶梁连接，所述一号伞形支撑架右部与三号转轴连接，所述三号转轴与二号伞形支撑架左部连接，所述二号伞形支撑架通过四号转轴与顶梁连接，所述二号伞形支撑架右部与五号转轴连接，所述五号转轴与三号伞形支撑架左部连接，所述三号伞形支撑架通过六号转轴与顶梁连接，所述三号伞形支撑架右部与七号转轴连接，所述七号转轴与四号伞形支撑架左部连接，所述四号伞形支撑架通过八号转轴与顶梁连接，所述四号伞形支撑架右部通过九号转轴与顶梁连接。

有益效果：

伞形支撑架具有的顶面弧形扣盖支撑大棚顶部覆盖薄膜，顶面弧形扣盖外形受力后可以均匀将载荷分布至弧形顶面支撑梁上，之后通过弧形顶面支撑梁与一号伞骨支撑柱、连接支撑柱、二号伞骨支撑柱的连接将载荷传递至转轴连接柱，通过转轴连接柱传递至整个大棚棚架上，这种合理的力传递可以承受更高的载荷，应对恶劣天气，减少因应力集中致使的结构破坏，一号伞骨支撑柱与二号伞骨支撑柱通过焊接与弧形顶面支撑梁连接，其与弧形顶面支撑梁连接处为斜角，接触长度较直角长，可以承受更高的载荷，并且与连接支撑柱形成一个整体，可以承载多方向载荷，使结构更加合理，受力更为均匀。

附图说明

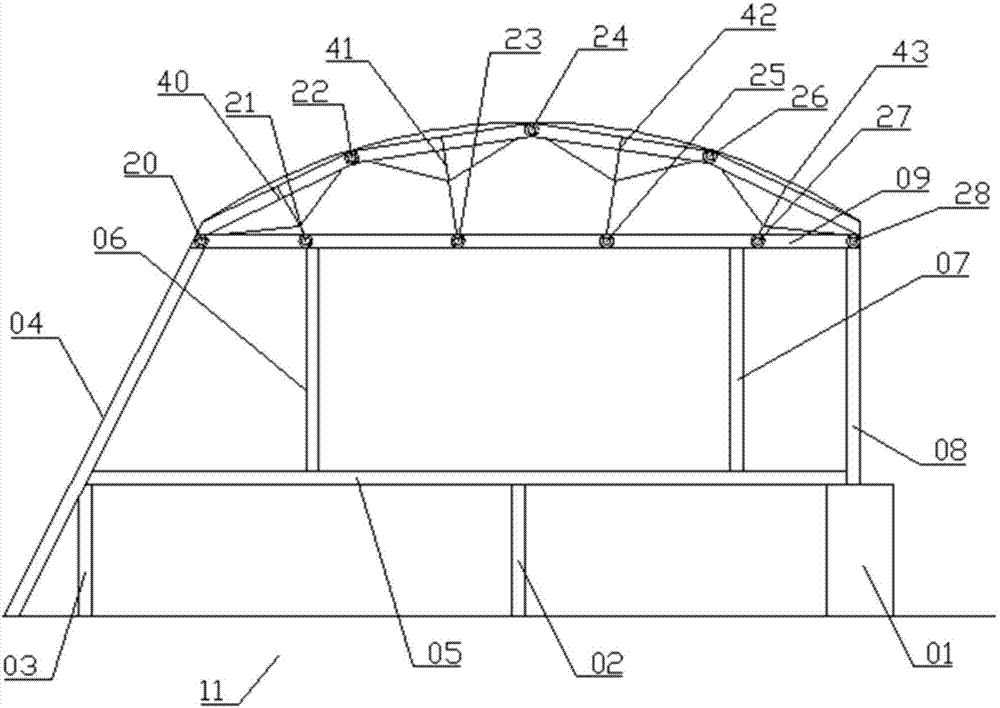

图1为本实用新型所述的新型营林育苗大棚结构示意图。

图2为本实用新型所述的新型营林育苗大棚伞形支撑架结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种新型营林育苗大棚，包括固定墙体01、防风支撑柱04、主支撑梁05、墙体支撑柱08、顶梁09、伞形支撑架50，所述固定墙体01浇筑在地面11上，主支撑梁05右侧与所述固定墙体01连接，所述主支撑梁05中部具有一号支撑柱02，所述一号支撑柱02插入地面11，主支撑梁05左侧具有二号支撑柱03，所述二号支撑柱03插入地面11，所述主支撑梁05上部具有三号支撑柱06，所述三号支撑柱06上部与顶梁09焊接，主支撑梁05上部具有四号支撑柱07，所述四号支撑柱07上部与所述顶梁09焊接，二号支撑柱03上部与防风支撑柱04中部焊接，所述顶梁09左部与所述防风支撑柱04上部焊接，防风支撑柱连接大棚顶面塑料薄膜，墙体支撑柱08底部插入固定墙体01，所述墙体支撑柱08下部与主支撑梁05右部焊接，所述墙体支撑柱08顶部与顶梁09焊接，伞形支撑架50顶部具有弧形顶面支撑梁36，所述弧形顶面支撑梁36左部具有一号安装连接通孔32，所述弧形顶面支撑梁36右部具有二号安装连接通孔33，所述伞形支撑架50中部具有连接支撑柱37，所述伞形支撑架50左部具有一号伞骨支撑柱31，所述一号伞骨支撑柱31底部与连接支撑柱37中部焊接，所述一号伞骨支撑柱31顶部与弧形顶面支撑梁36左部焊接，所述伞形支撑架50右部具有二号伞骨支撑柱35，所述二号伞骨支撑柱35底部与连接支撑柱37中部焊接，所述二号伞骨支撑柱35顶部与弧形顶面支撑梁36右部焊接，所述连接支撑柱37顶部与弧形顶面支撑梁36中部焊接，所述弧形顶面支撑梁36上部具有顶面弧形扣盖34，所述连接支撑柱37底部具有内螺纹连接头38，转轴连接柱39与内螺纹连接头38螺纹连接，转轴连接柱与顶梁连接，顶面弧形扣盖连接大棚顶面塑料薄膜。一号安装连接通孔32、二号安装连接通孔33的作用在于连接一号转轴20、三号转轴22、五号转轴24等各转轴。顶面弧形扣盖34为大棚顶面塑料薄膜提供支撑，

所述伞形支撑架50包括一号伞形支撑架40、二号伞形支撑架41、三号伞形支撑架42、四号伞形支撑架43，所述顶梁09上均匀分布一号伞形支撑架40、二号伞形支撑架41、三号伞形支撑架42、四号伞形支撑架43，所述一号伞形支撑架40左部通过一号转轴20与顶梁09连接，所述一号伞形支撑架40通过二号转轴21与顶梁09连接，所述一号伞形支撑架40右部与三号转轴22连接，所述三号转轴22与二号伞形支撑架41左部连接，所述二号伞形支撑架41通过四号转轴23与顶梁09连接，所述二号伞形支撑架41右部与五号转轴24连接，所述五号转轴24与三号伞形支撑架42左部连接，所述三号伞形支撑架42通过六号转轴25与顶梁09连接，所述三号伞形支撑架42右部与七号转轴26连接，所述七号转轴26与四号伞形支撑架43左部连接，所述四号伞形支撑架43通过八号转轴27与顶梁09连接，所述四号伞形支撑架43右部通过九号转轴28与顶梁09连接。

伞形支撑架具有的顶面弧形扣盖支撑大棚顶部覆盖薄膜，顶面弧形扣盖外形受力后可以均匀将载荷分布至弧形顶面支撑梁上，之后通过弧形顶面支撑梁与一号伞骨支撑柱、连接支撑柱、二号伞骨支撑柱的连接将载荷传递至转轴连接柱，通过转轴连接柱传递至整个大棚棚架上，这种合理的力传递可以承受更高的载荷，应对恶劣天气，减少因应力集中致使的结构破坏，一号伞骨支撑柱与二号伞骨支撑柱通过焊接与弧形顶面支撑梁连接，其与弧形顶面支撑梁连接处为斜角，接触长度较直角长，可以承受更高的载荷，并且与连接支撑柱形成一个整体，可以承载多方向载荷，使结构更加合理，受力更为均匀。
