一种灭蚊灯的制作方法

本实用新型涉及灭蚊设备领域，特别是涉及一种灭蚊灯。

背景技术：

灭蚊灯是夏天常用的灭蚊工具，现在灭蚊灯的种类有很多，其中采用紫外线灯吸引蚊子靠近用电网灭蚊的比较多，但是这种灭蚊灯一般耗电量比较大，而且电网上蚊子的尸体不容易清理。实际上只要把蚊子收集起来就可以达到灭蚊的效果，现在多是采用紫外线灯和诱蚊剂来诱导蚊子进入到储蚊盒中，但是现有的灭蚊灯中往往没有设置专门的诱蚊剂存放盒，诱蚊剂放置更换不方便，而且现有的紫外线灯都是直接使用灯珠来发出光，没有设置辐光灯罩，这样紫外线灯的照明距离有限，无法诱导远处的蚊子。

技术实现要素：

本实用新型所要解决的技术问题是提供一种灭蚊灯，结构简单，设置有用于放置诱蚊剂的存放盒，并增加了辐光灯罩来增加光射距离，大大提升了诱蚊的效果。

本实用新型解决其技术问题所采用的技术方案是：提供一种灭蚊灯，包括上灯体和下灯体，所述的上灯体的下端通过镂空连接柱体与下灯体相连，所述的上灯体的下端居中安装有位于镂空连接柱体内的辐光灯罩，所述的下灯体内安装有漏斗状的网罩，所述的下灯体的下端安装有镂空底座，所述的镂空底座的中部布置有拱起的诱蚊剂存放部，该诱蚊剂存放部的下端通过可拆卸的底盖封口，所述的辐光灯罩呈柱形，其表面排列有轴向布置的弧形突起条。

进一步的，所述的上灯体顶部安装有开关按钮，该上灯体的内部安装有控制电路板，该控制电路板与辐光灯罩内的紫外线灯相连。

进一步的，所述的底盖的一端通过卡扣与镂空底座相连。

进一步的，所述的诱蚊剂存放部的顶部布置有若干个通孔。

进一步的，所述的网罩和下灯体的侧壁上均布置有长条形通孔。

有益效果：本实用新型涉及一种灭蚊灯，结构简单，在底部设置有用于放置诱蚊剂的存放盒，并通过可拆卸的底盖封口，方便更换诱蚊剂，增加了辐光辐光灯罩来增加光射距离，辐光灯罩的的外部采用直条纹设计，大大提升了诱蚊的效果。

附图说明

图1是本实用新型的立体结构示意图；

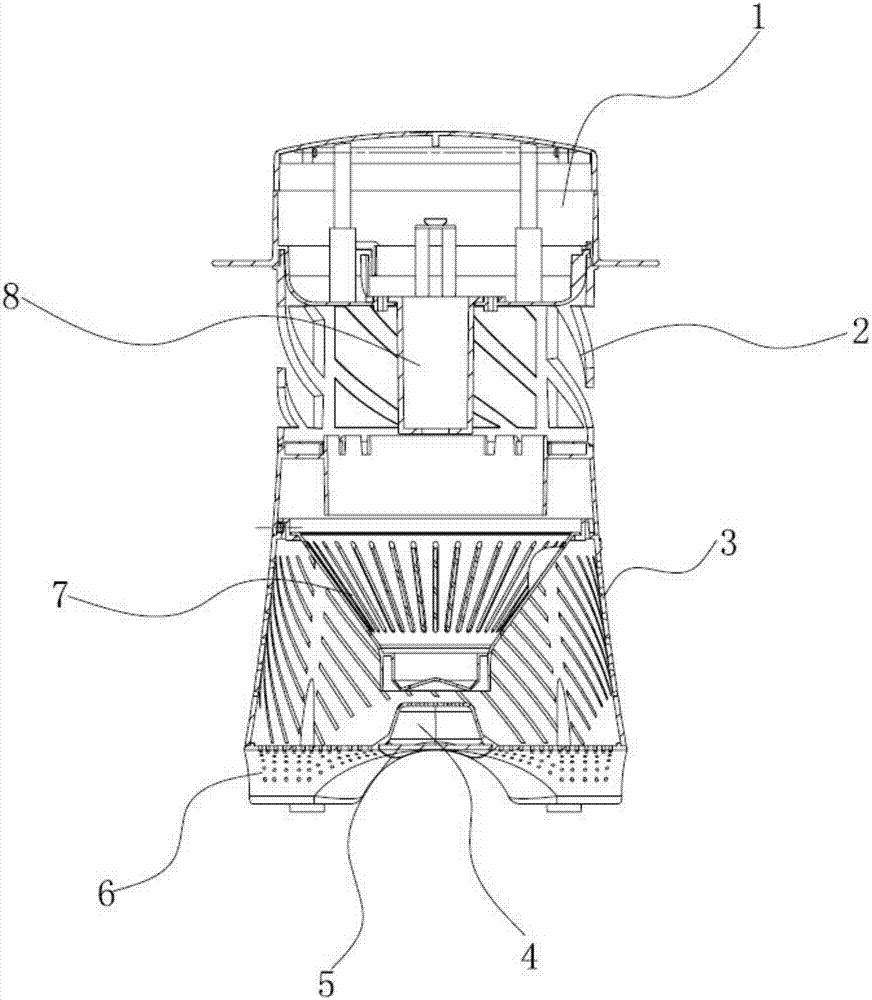

图2是本实用新型的主视半剖结构示意图；

图3是本实用新型所述的辐光灯罩的半剖结构图。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

如图1-3所示，本实用新型的实施方式涉及一种灭蚊灯，包括上灯体1和下灯体3，所述的上灯体1的下端通过镂空连接柱体2与下灯体3相连，所述的上灯体1的下端居中安装有位于镂空连接柱体2内的辐光灯罩8，所述的下灯体3内安装有漏斗状的网罩7，所述的下灯体3的下端安装有镂空底座6，所述的镂空底座6的中部布置有拱起的诱蚊剂存放部4，该诱蚊剂存放部4的下端通过可拆卸的底盖5封口，所述的辐光灯罩8呈柱形，其表面排列有轴向布置的弧形突起条9。

作为本实用新型的一种实施例，在使用的时候，将诱蚊剂放入到底部的诱蚊剂存放部4中，然后辐光灯罩8内的紫外线灯发出灯光，诱导蚊子进入到下灯体3内，蚊子穿过网罩7的底部进入到网罩7和下灯体3之间形成的储蚊内腔中。

所述的上灯体1顶部安装有开关按钮，该上灯体1的内部安装有控制电路板，该控制电路板与辐光灯罩8内的紫外线灯相连。

所述的底盖5的一端通过卡扣与镂空底座6相连，方便拆卸安装。

所述的诱蚊剂存放部4的顶部布置有若干个通孔。

所述的网罩7和下灯体3的侧壁上均布置有长条形通孔。

本实用新型结构简单，在底部设置有用于放置诱蚊剂的存放盒，并通过可拆卸的底盖封口，方便更换诱蚊剂，增加了辐光灯罩来增加光射距离，辐光辐光灯罩的的外部采用直条纹设计，大大提升了诱蚊的效果。
