一种新型的开放式蔬菜大棚的制作方法

本实用新型属于蔬菜种植技术领域，尤其是涉及一种新型的开放式蔬菜大棚。

背景技术：

蔬菜大棚是一种具有出色的保温性能的框架覆膜结构，它出现使的人们可以吃到反季节蔬菜。一般蔬菜大棚使用竹结构或者钢结构的骨架，上面覆上一层或多层保温塑料膜，这样就形成了一个温室空间。外膜很好地阻止内部蔬菜生长所产生的二氧化碳的流失，使棚内具有良好的保温效果。蔬菜大棚的采光和保温效果对种植蔬菜来说尤为重要。

但是传统的蔬菜大棚一般都是固定式结构，需要对田地进行耕作、施肥后才能够进行搭建，在蔬菜收获后需要先拆除大棚才能够进行二次耕作，这种大棚的拆装比较浪费劳动力。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的开放式蔬菜大棚，它采用了活动式结构的大棚支架，实现了大棚的对外开放，方便播种前期大型设备的进场，以及种植后期杂物枯枝的清理，以此同时，大棚支架采用水槽液封结构，通过水槽进行大棚内部温度的调控，操作简单，方便实用。

为实现上述目的，本实用新型采用的技术方案是：它包含固定基座、支撑支架、通风透气格栅、旋转轴、大棚支架、牵引导轮、绳索收缩装置、连接扣、液封水槽；所述的固定基座的上端连接有支撑支架，支撑支架的左侧壁设置有通风透气格栅；支撑支架的上端右侧设置有旋转轴，旋转轴的右侧连接有大棚支架；所述的旋转轴的上端设置有牵引导轮，支撑支架的上端中间设置有绳索收缩装置，所述的绳索收缩装置通过绳索和牵引导轮的配合与大棚支架上表面的连接扣连接；所述的大棚支架的右端插接在液封水槽内。

作为优选，所述的大棚支架的顶端和液封水槽的底部均设置有橡胶垫件。

作为优选，所述的相邻大棚支架的连接处设置有密封橡胶垫，密封橡胶垫的内侧设置有相互交错的卡接凹凸槽。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种新型的开放式蔬菜大棚，它采用了活动式结构的大棚支架，实现了大棚的对外开放，方便播种前期大型设备的进场，以及种植后期杂物枯枝的清理，以此同时，大棚支架采用水槽液封结构，通过水槽进行大棚内部温度的调控，操作简单，方便实用，本实用新型具有结构简单，设置合理，制作成本低等优点。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型的结构示意图。

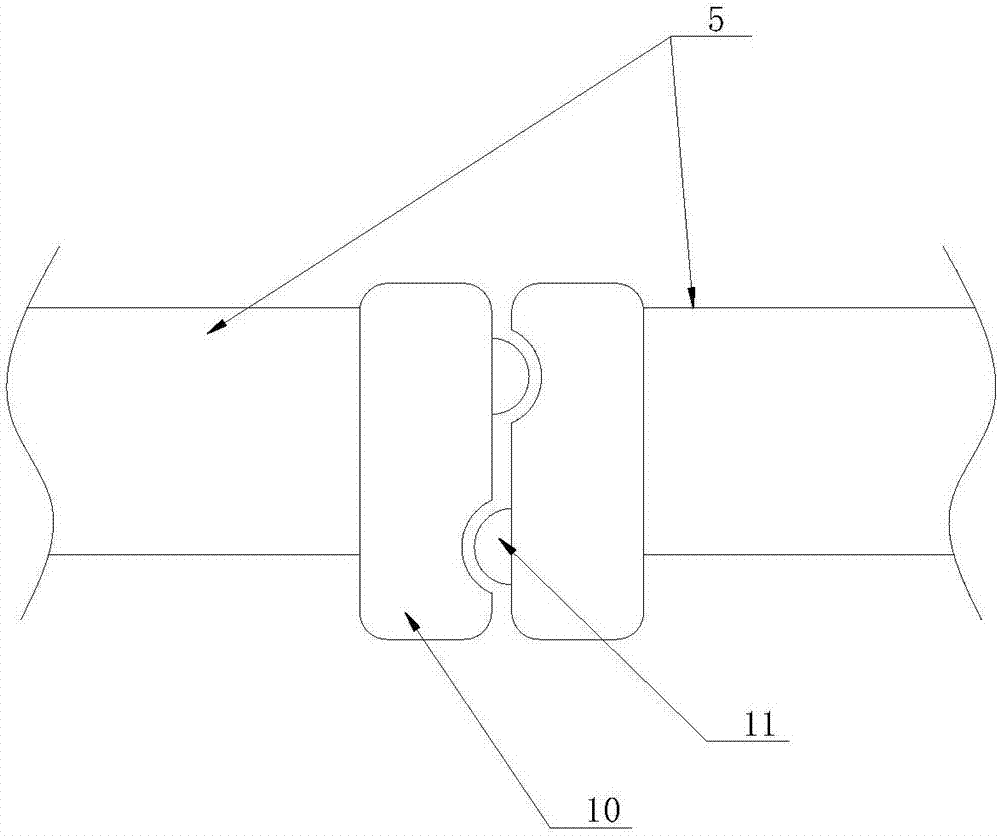

图2是本实用新型的大棚支架5连接缝结构示意图。

附图标记说明：

固定基座1、支撑支架2、通风透气格栅3、旋转轴4、大棚支架5、牵引导轮6、绳索收缩装置7、连接扣8、液封水槽9、密封橡胶垫10卡接凹凸槽11。

具体实施方式

下面结合附图，对本实用新型作进一步的说明。

参看如图1、图2所示，本具体实施方式采用如下技术方案：它包含固定基座1、支撑支架2、通风透气格栅3、旋转轴4、大棚支架5、牵引导轮6、绳索收缩装置7、连接扣8、液封水槽9；所述的固定基座1的上端连接有支撑支架2，支撑支架2的左侧壁设置有通风透气格栅3；支撑支架2的上端右侧设置有旋转轴4，旋转轴4的右侧连接有大棚支架5；所述的旋转轴4的上端设置有牵引导轮6，支撑支架2的上端中间设置有绳索收缩装置7，所述的绳索收缩装置7通过绳索与牵引导轮6的配合与大棚支架5上表面的连接扣8连接；所述的大棚支架5的右端插接在液封水槽9内。

作为优选，所述的大棚支架5的顶端和液封水槽9的底部均设置有橡胶垫件12。

作为优选，所述的相邻的大棚支架5之间连接处设置有密封橡胶垫10，密封橡胶垫10的内侧设置有相互交错的卡接凹凸槽11。

本具体实施方式的工作原理：在大棚种植的初期，可以通过绳索收缩装置7与牵引导轮6的配合，将大棚支架5拉升起来将大棚敞开，然后可通过大型的机械设备进行施肥种植；在蔬菜的生长期，大棚支架5的顶端通过液封水槽9进行密封，以此同时，液封水槽9能够很好的调控大棚内外的温度；在蔬菜的收获期，可将大棚支架5再次拉升起来对外敞开，方便收获和清理。

采用上述结构后，本具体实施方式有益效果为：本实用新型所述的一种新型的开放式蔬菜大棚，它采用了活动式结构的大棚支架，实现了大棚的对外开放，方便播种前期大型设备的进场，以及种植后期杂物枯枝的清理，以此同时，大棚支架采用水槽液封结构，通过水槽进行大棚内部温度的调控，操作简单，方便实用，本实用新型具有结构简单，设置合理，制作成本低等优点。

以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
