新型水产养殖放鱼槽的制作方法

本实用新型涉及水产养殖领域，尤其涉及一种新型水产养殖放鱼槽。

背景技术：

在水产动物养殖过程中，放鱼槽的清洁程度直接影响饲养水质和养殖生产效益，因此，放鱼槽需要经常清洁，放鱼槽底部的排水装置也需要经常使用，来排出清洁污水，然而，以往的放鱼槽底部排水装置经多次使用后，密封性就会变差，连接也会变得松弛。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种密封效果好、连接牢固的新型水产养殖放鱼槽。

本实用新型的目的是通过以下技术方案来实现：

一种新型水产养殖放鱼槽，包括手柄、排水孔上盖、紧固连接件、紧固螺栓、放鱼槽、密封条、V形插接凸起、排水管，所述手柄下部连接排水孔上盖，所述排水孔上盖端部连接紧固连接件，所述紧固连接件具有一号圆孔，所述紧固连接件下部连接橡胶垫片，所述橡胶垫片具有二号圆孔，所述橡胶垫片下部连接放鱼槽，所述放鱼槽上部具有紧固螺栓孔，所述紧固连接件上部连接弹簧垫片，所述弹簧垫片内壁连接紧固螺栓，所述紧固螺栓依次穿过弹簧垫片、一号圆孔、二号圆孔，所述紧固螺栓连接紧固螺栓孔，所述放鱼槽中部具有V形插接孔，所述V形插接孔具有密封插接槽，所述V形插接孔连接V形插接凸起，所述V形插接凸起具有密封槽，所述密封槽连接密封条，所述密封条与密封插接槽相适应。

所述放鱼槽下部具有固定螺栓孔，所述放鱼槽下部连接排水管，所述排水管具有三号圆孔，所述三号圆孔内壁连接固定螺栓。

所述固定螺栓穿过三号圆孔，所述固定螺栓与固定螺栓孔相适应，所述固定螺栓插入固定螺栓孔中。

有益效果：

插接过程中，将V形插接凸起上的密封条插接在放鱼槽上的密封插接槽中，进而实现排水孔上盖与放鱼槽的密封效应，橡胶垫片和密封条的双重密封作用下，使排水孔上盖与放鱼槽的密封效果更好，紧固螺栓将紧固连接件与放鱼槽固定在一起，进而实现排水孔上盖与放鱼槽的固定效应，使排水孔上盖与放鱼槽的连接变得更加牢固，排水管通过固定螺栓与放鱼槽连接在一起，这种连接方式便于排水管的拆卸，在排水孔上盖、紧固连接件、橡胶垫片、紧固螺栓、放鱼槽、密封插接槽、密封条、V形插接凸起的共同配合作用下，这种新型水产养殖放鱼槽密封效果好、连接牢固。

附图说明

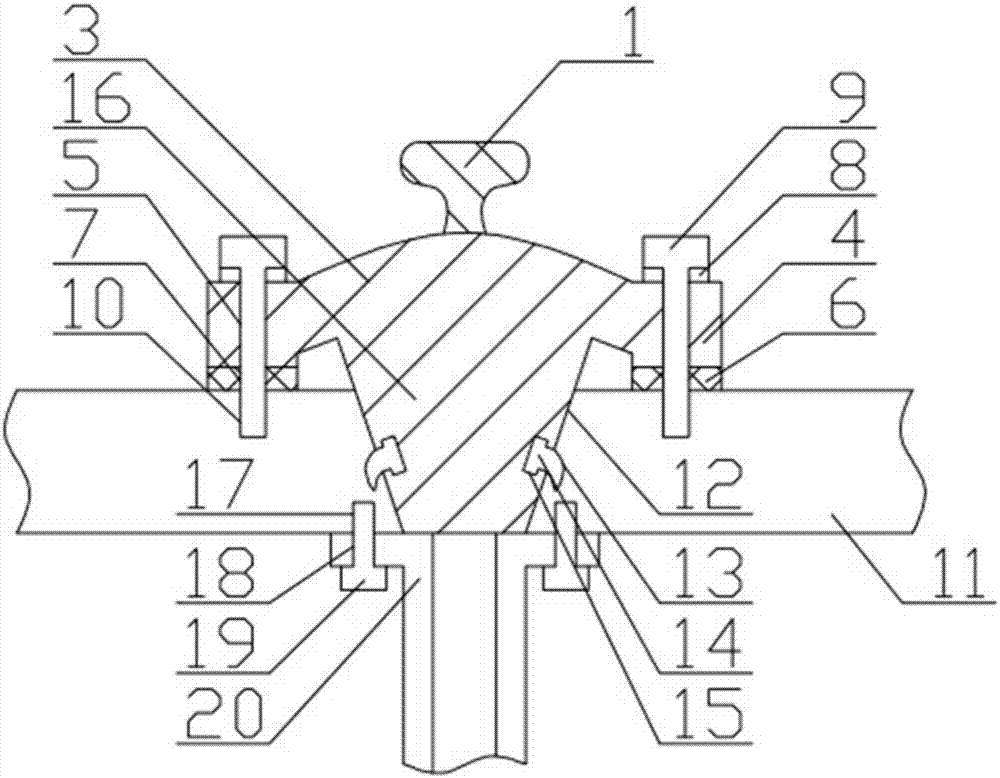

图1为本实用新型所述的新型水产养殖放鱼槽结构示意图。

图2为本实用新型所述的新型水产养殖放鱼槽局部结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种新型水产养殖放鱼槽，包括手柄1、排水孔上盖3、紧固连接件4、紧固螺栓9、放鱼槽11、密封条14、V形插接凸起16、排水管20，所述手柄1下部连接排水孔上盖3，所述排水孔上盖3端部连接紧固连接件4，所述紧固连接件4具有一号圆孔5，所述紧固连接件4下部连接橡胶垫片6，所述橡胶垫片6具有二号圆孔7，所述橡胶垫片6下部连接放鱼槽11，所述放鱼槽11上部具有紧固螺栓孔10，所述紧固连接件4上部连接弹簧垫片8，所述弹簧垫片8内壁连接紧固螺栓9，所述紧固螺栓9依次穿过弹簧垫片8、一号圆孔5、二号圆孔7，所述紧固螺栓9连接紧固螺栓孔10，所述放鱼槽11中部具有V形插接孔12，所述V形插接孔12具有密封插接槽13，所述V形插接孔12连接V形插接凸起16，所述V形插接凸起16具有密封槽15，所述密封槽15连接密封条14，所述密封条14与密封插接槽13相适应，插接过程中，将V形插接凸起16上的密封条14插接在放鱼槽11上的密封插接槽13中，进而实现排水孔上盖3与放鱼槽11的密封效应，橡胶垫片6和密封条14的双重密封作用下，使排水孔上盖3与放鱼槽11的密封效果更好，紧固螺栓9将紧固连接件4与放鱼槽11固定在一起，进而实现排水孔上盖3与放鱼槽11的固定效应，使排水孔上盖3与放鱼槽11的连接变得更加牢固。

所述放鱼槽11下部具有固定螺栓孔17，所述放鱼槽11下部连接排水管20，所述排水管20具有三号圆孔18，所述三号圆孔18内壁连接固定螺栓19。

所述固定螺栓19穿过三号圆孔18，所述固定螺栓19与固定螺栓孔17相适应，所述固定螺栓19插入固定螺栓孔17中，排水管20通过固定螺栓19与放鱼槽11连接在一起，这种连接方式便于排水管20的拆卸，在排水孔上盖3、紧固连接件4、橡胶垫片6、紧固螺栓9、放鱼槽11、密封插接槽13、密封条14、V形插接凸起16的共同配合作用下，这种新型水产养殖放鱼槽密封效果好、连接牢固。
