一种作物栽培大棚的制作方法

本实用新型涉及种植技术领域，具体为一种作物栽培大棚。

背景技术：

目前，全国有数量众多的农业大棚，在北方干旱区各省、市广泛使用。大棚覆盖的材料为塑料薄膜，因为它质量轻，透光保温性能好，可塑性强，价格低廉。又由于可使用轻便的骨架材料，容易建造和造形，可就地取材，建筑投资较少，经济效益较高。农业大棚的使用，能抵抗自然灾害，防寒保温，抗旱、涝等重大作用，因此，深受生产者的欢迎，现有的农业大棚内设置的作物栽培装置，没有完善的浇灌装置，在浇水时通常采用喷灌，这样就会浪费大量的水份，因此我们提出了一种作物栽培大棚。

技术实现要素：

本实用新型的目的在于提供一种作物栽培大棚，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种作物栽培大棚，包括地基，所述地基的上端左右两侧设有基墙，所述基墙的上端固定设有大棚支架，所述大棚支架的上部覆盖有大棚薄膜，所述大棚支架的前后两侧均开有通风口，所述通风口的内部设有风扇，所述地基的上端中部设有蓄水池，所述蓄水池的上端设有种植架，所述蓄水池通过管道连接水泵，所述水泵的出水端连接主管道。

优选的，所述种植架的上端开有种植槽，所述种植槽为梯形，所述种植槽的下端中部设有集水槽，所述集水槽的上部设有过滤网，所述种植槽至少设有4个，所述种植槽的中部侧边均设有分水管，所述分水管每隔1米设置一个喷管，所述分水管与主管道相连接，所述喷管的上端位于种植槽的中部，所述喷管的上端设有保护套，所述保护套的内侧壁上粘贴有海绵层，所述保护套的侧壁上开有圆孔，圆孔不规则的排列在保护套的侧壁上。

优选的，所述基墙的中部为中空层。

优选的，所述蓄水池的内部设有第一过滤网。

优选的，所述通风口相对设置，前侧通风口为进风口，后侧通风口为出风口。

与现有技术相比，本实用新型的有益效果是：该作物栽培大棚，通过设有基墙的结构，能够有效的对大棚内部进行保温，大大的减缓了大棚内部的热量的流失；通过设有通风口的结构，能够改善大棚内部的空气，使得作物能够健康的生长，保证了大棚内部的空气环境；通过设有种植架的结构，滴灌的水过多时，种植槽内部多余的水分就会通过过滤网的过滤后流入集水槽内，通过集水槽把多余的水在次流进蓄水池内，供下次使用，大大的节约了用水；通过设有喷管的结构，分水管上的喷管对作物的根部进行滴灌，喷管上的保护套和海绵层能够有效的阻止了泥土堵住喷管上的喷头。

附图说明

图1为本实用新型结构剖视示意图；

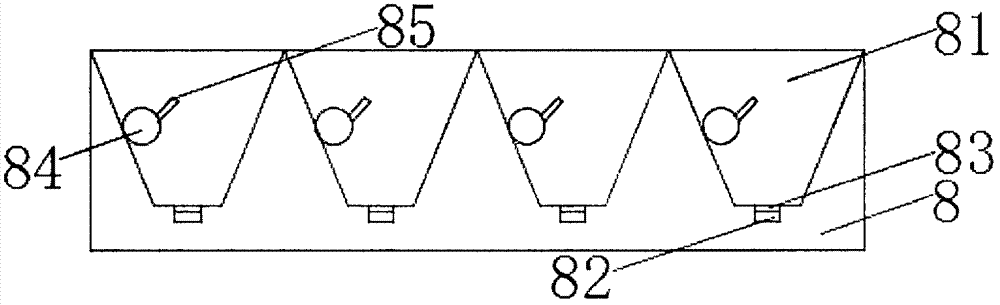

图2为本实用新型结构种植架剖视示意图；

图3为本实用新型结构喷管剖视示意图。

图中：1地基、2基墙、3大棚支架、4大棚薄膜、5通风口、6风扇、7蓄水池、8种植架、81种植槽、82集水槽、83过滤网、84分水管、85喷管、851保护套、852海绵层、9水泵、10主管道。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种作物栽培大棚，包括地基1，地基1为作物栽培大棚的场地，所述地基1的上端左右两侧设有基墙2，基墙2为大棚的基层，所述基墙2的中部为中空层，中空层能够有效的对大棚内部进行保温，大大的减缓了大棚内部的热量的流失。所述基墙2的上端固定设有大棚支架3，大棚支架3为大棚的基层，所述大棚支架3的上部覆盖有大棚薄膜4，所述大棚支架3的前后两侧均开有通风口5，通风口5能够改善大棚内部的空气，使得作物能够健康的生长，保证了大棚内部的空气环境，所述通风口5相对设置，前侧通风口5为进风口，后侧通风口5为出风口。所述通风口5的内部设有风扇6，所述地基1的上端中部设有蓄水池7，蓄水池7为了储存水分，所述蓄水池7的内部设有第一过滤网。所述蓄水池7的上端设有种植架8，所述种植架8的上端开有种植槽81，所述种植槽81为梯形，所述种植槽81的下端中部设有集水槽82，所述集水槽82的上部设有过滤网83，过滤网83为了过滤水中的泥土，所述种植槽81至少设有4个，所述种植槽81的中部侧边均设有分水管84，所述分水管84每隔1米设置一个喷管85，所述分水管84与主管道10相连接，所述喷管85的上端位于种植槽81的中部，所述喷管85的上端设有保护套851，所述保护套851的内侧壁上粘贴有海绵层852，所述保护套851的侧壁上开有圆孔，圆孔不规则的排列在保护套851的侧壁上，在种植架8上种植作物，需要给作物进行浇水时，打开水泵9给主管道10进行注水，通过分水管84上的喷管85对作物的根部进行滴灌，喷管85上的保护套851和海绵层852能够有效的阻止了泥土堵住喷管85上的喷头，如果滴灌的水过多时，种植槽81内部多余的水分就会通过过滤网83的过滤后流入集水槽82内，通过集水槽82把多余的水在次流进蓄水池7内，供下次使用，大大的节约了用水。所述蓄水池7通过管道连接水泵9，水泵9为了抽取蓄水池7中的水，所述水泵9的出水端连接主管道10。

工作原理：作物栽培大棚在种植作物时，大棚的基墙2能够有效的对大棚内部进行保温，通过通风口5能够改善大棚内部的空气，使得作物能够健康的生长，保证了大棚内部的空气环境，在种植架8上种植作物，需要给作物进行浇水时，打开水泵9给主管道10进行注水，通过分水管84上的喷管85对作物的根部进行滴灌，喷管85上的保护套851和海绵层852能够有效的阻止了泥土堵住喷管85上的喷头，如果滴灌的水过多时，种植槽81内部多余的水分就会通过过滤网83的过滤后流入集水槽82内，通过集水槽82把多余的水在次流进蓄水池7内，供下次使用，大大的节约了用水。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
