一种安全简易捕鼠装置的制作方法

本实用新型涉及捕鼠设备，尤其是一种安全简易捕鼠装置。

背景技术：

随着现代居民生活条件的提高，剩菜杂食越来越多，随之而来的是老鼠也越来越多。特别是在农村或是乡村地区，老鼠比较多。长期以来，居民都是依靠老鼠药或是捕鼠铁夹具进行捕鼠，虽然有一定的效果，但是也有很大的弊端。如果家中有小孩或是家禽，老鼠药被误食，就会造成对小孩或是家禽造成很大的伤害；同时，捕鼠铁夹具具有危害性，不管是人还是家畜，只要碰到了，都会对其造成严重伤害。另外，老鼠药或者捕鼠铁夹具虽然偶尔能将老鼠消灭，但是可能很长时间居民都不会发现，但发现已经捕捉到老鼠的时候，老鼠已经腐烂发臭，不仅会造成细菌滋生，而且还会造成家庭环境危害，既不利于家庭健康，同时还有处理死老鼠。既增加了人工力度，又浪费了时间。综上所述，目前的捕鼠方法给人们的生活带来了不便，急需一种安全简易捕鼠装置能解决捕鼠问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种安全简易捕鼠装置，制作方便，材料简单，而且安全可靠，不会对小孩造成危险。

为解决上述技术问题，本实用新型所采用的技术方案是：

一种安全简易捕鼠装置，包括底板，底板一侧垂直设有竖直挡板，竖直挡板一侧的底板上安装有成对的支架，透明塑料瓶通过穿过横梁、并通过横梁与两侧的支架铰接；所述透明塑料瓶内悬挂有诱鼠食物，透明塑料瓶在一般状态下向竖直挡板一侧翘起，另一侧与底板接触，接触点下方安装有压力传感器，压力传感器与控制报警电路连通。

所述透明塑料瓶上端安装有透明窗门。

所述透明塑料瓶靠近竖直挡板一端的部分由细到粗分多段布置。

所述支架的底端连接有双层塑料胶垫，胶垫通过螺栓连接在底板上面。

所述压力传感器采用CSB1-NS压力传感器检测，传感器内置放大器。

本实用新型一种安全简易捕鼠装置，通过将透明的塑料瓶倾斜放置，将瓶口向上倾斜，并且在瓶内放有诱鼠食物；当有老鼠从瓶口进来寻食时，由于连接是支架悬挂连接，随着老鼠向瓶底行走过程中，瓶底一端会接地，瓶口一端会上升，接地部分会触动压力传感器，压力传感器会触动报警器，提醒户主有老鼠侵入；当老鼠吃完食物时，想通过瓶口出去，此时由于杠杆原理，当老鼠从瓶底向瓶口行进过程中，瓶口会下降，瓶口正前方的竖直挡板刚好挡住了瓶口，老鼠无路可逃；接到报警的户主可以轻松的通过透明塑料瓶上面的移动窗口将老鼠抓住。本装置制作方便，材料简单，而且安全可靠，不会对小孩造成危险。

附图说明

下面结合附图和实施例对本实用新型作进一步说明：

图1为本实用新型的示意图。

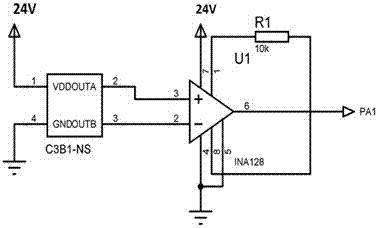

图2为本实用新型中压力传感器检测电路图。

图中：底板1，竖直挡板2，透明塑料瓶3，压力传感器4，横梁5，支架6，诱鼠食物7，螺栓8，胶垫9，瓶底10，瓶口11，透明窗门12。

具体实施方式

如图1-2所示，一种安全简易捕鼠装置：包括底板1，底板1通过粘胶与竖直挡板2垂直无缝连接。底板1通过支架6和横梁5连接，横梁5的两端嵌入到透明塑料瓶3上面，横梁5的正下方还安装有诱鼠食物7。为了提高该装置的灵敏性，可将横梁5嵌入到透明塑料瓶3的位置距离瓶口11较近，使得没有老鼠的时候，瓶底10向下，瓶口11向上，一旦老鼠进入吃食，透明塑料瓶3会迅速向瓶口11方向倾斜，老鼠到达瓶口11方向，瓶口11被竖直挡板2挡住，老鼠无法逃脱，相对于一般捕鼠器一端开口另一端直接封闭的捕鼠瓶而言，由于瓶口11与竖直挡板摩擦较大，避免老鼠上下跳窜导致透明塑料瓶3反向倾斜而逃出。另外可将透明塑料瓶靠近竖直挡板一端的部分可由细到粗分多段布置。由此可使该部分的长度拉长而直径逐渐减小，当老鼠落在里面后，身体竖直进入，由于最后落入点直径较小，无法动弹，方便后期捉拿。

支架6的底端连接有双层塑料胶垫9，胶垫9通过螺栓8连接在底板1上面，由于底板1上设有槽口，螺栓8可在槽口内上下移动，并摩擦锁紧。设置的双层塑料胶垫不仅有连接作用还可增大与底板1之间的摩擦，提高锁紧效果。当需要调整塑料瓶3的高度时，可以将支架6向上或下摆动，再次将螺栓8锁紧在槽口内即可。

为了方便提醒户主有老鼠侵入，可在透明塑料瓶3的瓶底10的接地部分安装有压力传感器4，压力传感器4通过控制器与报警器连接。该压力传感器采用CSB1-NS压力传感器检测；所述传感器内置放大器，可以方便对信号进行放大，不需要外置放大电路，具有检测精度高，误差小等优点。当有老鼠进去吃食时，当有老鼠进入到塑料瓶3时会自动检测瓶口底端10对底板1的压力，触动报警器，提醒户主有老鼠侵入，方便捉拿老鼠。

所述塑料瓶3上方滑动设有透明窗门12，透明窗门12两端通过端口的吸铁磁片进行吸引固定，当户主接到报警时，户主向左或是向右移动透明窗门12，从而打开一个缺口，可以在不拆卸装置的情况下，快速将老鼠抓住。
