一种侧挂式电动移栽机系统的制作方法

本实用新型涉及一种农业机械化设施技术领域，尤其涉及一种侧挂式并以电机提供动力的移栽机系统。

背景技术：

目前，大田中露天使用的蔬菜小苗移栽机在国内外已有应用，其动力来源一般为内燃机，移栽作业时会有废气排出，大型移栽机会与大型拖拉机挂接，依靠拖拉机作为动力来源，并且现有露天作业蔬菜小苗移栽机体积庞大，不适宜在狭窄空间内作业。温室种植在现代农业的发展中越来越普及，但温室内空气相对封闭，作业地面狭小的特点限制了现用移栽机在温室中的应用。

技术实现要素：

本实用新型的目的是提供一种侧挂式电动移栽机系统，其可以克服现有技术移栽机存在的一些缺陷问题，无空气污染，可方便应用于温室当中。

为实现上述目的，本实用新型采取以下设计方案：

一种侧挂式电动移栽机系统，包括有一操作平台、一升降台和一移载装置；所述的升降台坐于一行走底盘上，并通过连接架连接在所述移栽装置的一侧；在移栽装置的另一侧联有用于防止移栽机系统倾翻的支撑千斤顶。

所述侧挂式电动移栽机系统中，所述连接架为可拆装式结构。

所述侧挂式电动移栽机系统中，所述移栽装置与所述行走底盘并列排布。

所述侧挂式电动移栽机系统中，所述支撑千斤顶采用机械千斤顶。该 支撑千斤顶带有可行走的轮。

所述侧挂式电动移栽机系统中，所述操作平台为电控式，带有电控手柄。

所述侧挂式电动移栽机系统中，所述移载装置由电动机驱动。

本实用新型的优点是：

1、环保：采用电动机作为动力来源，不产生尾气排放；

2、利用连接架采用挂接式结构，有效减小了作业半径，更适用于温室内部较封闭狭小的作业环境；

3、改机械手柄为电控手柄操作，降低了劳动强度；

4、连接架可方便拆装，移栽机不工作时，升降台和行走底盘可另作它用，扩大了其使用范围。

附图说明

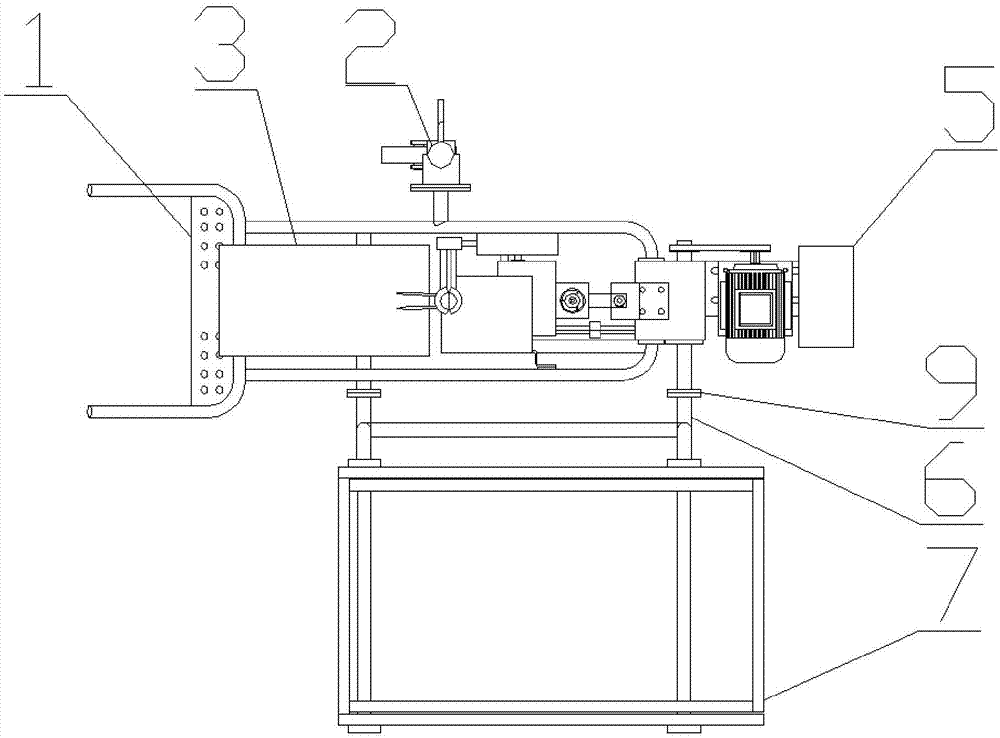

图1为本实用新型侧挂式电动移栽机系统一实施例结构示意图(主视)。

图2为图1所示实施例结构示意图(俯视)。

图3为图1所示实施例结构示意图(侧视)。

图4为图1所示实施例结构示意图(后视)

图中：1、电控操作平台；2、支撑千斤顶；201、轮；3、移载装置；4、电动机；5、电池；6、连接架；7、升降台；8、行走底盘；801、行走轮；9、法兰；10、电控手柄。

下面结合附图及具体实施例对本发明做进一步详细说明。

具体实施方式

如图1至图4所示，本实用新型侧挂式电动移栽机系统一较佳实施例中主要包括有一电控操作平台1、一升降台7和一移载装置3；所述的 升降台7通过连接架6连接在所述移栽装置3的一侧，在移栽装置3的另一侧联有用于防止移栽机系统倾翻的支撑千斤顶2；所述升降台7坐于一行走底盘8上。

本实用新型侧挂式电动移栽机系统主要创新点在于该移栽装置3以电动机4为动力来源，移栽装置3和行走底盘8用方便组合拆卸的连接架6连接在一起。这样的设计使得本实用新型可有效解决移栽机在温室里较为狭窄的空间内工作的问题，以电动机4为动力来源，避免了温室内空气污染。在有效保护温室内部环境的前提下提高蔬菜种植的生产效率。

所述的移载装置3可以利用现有应用的移栽装置，其具体构成和工作原理为采用现有技术(原有形式的设备)实现，此处不赘述。

所述行走底盘8的底部带有行走轮801，且行走轮行进的方向及速度可受控于电控操作平台1的控制。

本实施例中(参见图2、图3和图4)：在所述升降台7上开有两组固定孔，连接架6一边侧端头穿过此固定孔并被锁紧固定，另一头用法兰9与移栽装置3连接，从而实现升降台7侧挂在移栽装置3上。

所述移栽装置3与地面保持水平，该移栽装置3另一侧端头连接支撑千斤顶2，以防止移栽机系统倾翻，安装过程方便快捷，可拆装性强。

本实用新型的工作过程是：移栽机系统安装完成后，可启动行走底盘8，调整升降台7带动移栽装置3做高度方向调整，调整到移栽所需高度后便可实施移栽作业。移栽作业时，通过电控操作平台1控制行走底盘8的速度和电动机4的速度可调整侧挂式电动移栽机的移栽速度和株距，所有动力来源于电动机4，无废气排出，对温室内空气不产生污染。移栽装置3与行走底盘8并列排布，能很好地适应温室内部狭窄的工作空间。

以上的说明所包含及附图中所示的结构应视为例示性，而非用以限制本实用新型申请专利的保护范围。
