一种新型便捷式采果器的制作方法

本发明涉及农业设备技术领域，具体为一种新型便捷式采果器。

背景技术：

果实成熟后应进行采摘处理及时收获，否则容易腐烂、风干甚至变质，而生长在树枝上的果实采摘难度大。现有的采摘方式一种为人工攀爬至树干上方逐个对成熟的果实进行采摘，这种方式虽然可以挑选成熟度不同的果实，但是非常不安全，一旦从较高的树上摔下容易对收获人员的身体造成损伤；另一种方式为使用长杆对树枝进行敲打，使得成熟的果实从树枝上脱落，然而这种方式对技巧要求较高，操作时很容易损伤果实，使得收获量减少。

为了解决上述问题，因此，我们提出一种新型便捷式采果器。

技术实现要素：

本发明的目的在于提供一种新型便捷式采果器，具备全结构简单，果实采摘效率高的优点，解决了人工高空采摘不安全的问题。

为实现上述目的，本发明提供如下技术方案：一种新型便捷式采果器，包括底座、把杆和容器，所述底座呈正方形结构，内部中空，把杆固定连接在底座上部，且把杆的内部为中空结构，容器包括圆环和网兜，网兜安装在圆环的下边缘底部，把杆和容器固定连接，圆环的上边缘两侧轴对称分布设有挂钩，挂钩包括连接臂和钩头，连接臂与圆环固定连接，钩头设于连接臂的上端。

优选的，所述把杆内部为中空结构，且把杆的内壁上设有下料通道，所述下料通道的内壁两侧设有缓冲机构，缓冲机构包括铆钉、挡板和弹簧，挡板通过铆钉与把杆的内壁活动连接，且挡板与把杆的内壁之间呈30度夹角倾斜安装，所述夹角内设有弹簧。

优选的，所述把杆为伸缩杆，且把杆一侧的中部设有把手。

优选的，所述容器的内壁与下料通道的内壁上设有防护层。

优选的，所述挂钩的钩头下边缘设有刀刃。

与现有技术相比，本发明的有益效果如下：

1、本发明采果器适合采摘高空果实，只要将果实放入采摘网中，用挂钩轻轻一动，果实便落入网中，就能轻松的完成果实的采摘，降低人工攀爬高空采果的危险性，提高了果农果实的采摘效率。

2、本发明通过把手内设置的下料通道和缓冲机构，减少了果实摔伤，克服现有果实采摘器的不足，其结构简单，易于加工。

附图说明

图1为本发明结构示意图；

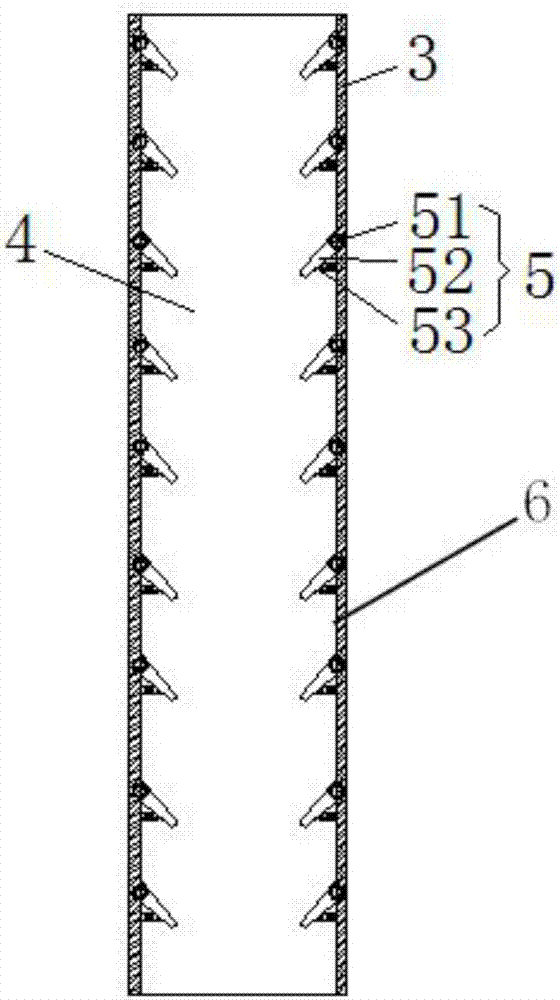

图2为本发明把杆内部结构示意图。

图中：1-底座，2-把杆，21-把手，3-容器，31-圆环，32-网兜，4-挂钩，5-缓冲机构，51-铆钉，52-挡板，53-弹簧，6-下料通道。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种新型便捷式采果器，包括底座1、把杆2和容器3，所述底座1呈正方形结构，内部中空，把杆2固定连接在底座1上部，且把杆2的内部为中空结构，容器3包括圆环31和网兜32，网兜32安装在圆环的下边缘底部，把杆2和容器3固定连接，圆环31的上边缘两侧轴对称分布设有挂钩4，挂钩4包括连接臂和钩头，连接臂与圆环31固定连接，钩头设于连接臂的上端。

本发明的改进在于：通过把杆2内部为中空结构，且把杆2的内壁上设有下料通道6，所述下料通道6的内壁两侧设有缓冲机构5，缓冲机构5包括铆钉51、挡板52和弹簧53，挡板52通过铆钉51与把杆2的内壁活动连接，且挡板52与把杆2的内壁之间呈30度夹角倾斜安装，所述夹角内设有弹簧53，将果实放入采摘网中，用挂钩4轻轻一动，果实便落入网中，就能轻松的完成果实的采摘，然后采摘完成的果实从下料通道6进入底座1部分，其中在果实进入下料通道6中利用缓冲机构5对果实进行有效的保护。

通过所述把杆2为伸缩杆，且把杆2一侧的中部设有把手21，不仅便于设备的使用，而且能够根据现场的使用需求对把杆2的长度进行调节。

通过所述容器3的内壁与下料通道6的内壁上设有防护层，较好的对采摘后的果实进行保护，减少了对果实损伤。

通过所述挂钩4的钩头下边缘设有刀刃，从而有利于果实的采摘。

工作原理：根据现场的使用需求对把杆2的长度进行调节，将果实放入网兜32中，用挂钩4轻轻一动，果实便落入网中，就能轻松的完成果实的采摘，然后采摘完成的果实从下料通道6进入底座部分，其中在果实进入下料通道6中利用缓冲机构对果实进行有效的保护。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
