一种可调节的农田施肥设备的制作方法

本实用新型涉及农田施肥技术领域，具体为一种可调节的农田施肥设备。

背景技术：

当土壤里不能提供作物生长发育所需的营养时，对作物进行人为的营养元素的补充的行为称为施肥。作物的土壤营养环境包括：物理环境、化学环境和养分环境。施肥必须考虑土壤，这是因为：第一，只有在土壤对某一养分供应不足时，才需要施肥。第二，肥料施入土壤后会发生一系列变化，会在不同程度上影响肥料效果。农田在种植作物时，不论是播种还是作物生长阶段，都需要对其进行施肥。

目前市面中大部分农田施肥设备不可进行调节，容易对农田造成施肥不均匀，从而不仅对肥料造成浪费，而且影响农作物的生长，实用性降低。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种可调节的农田施肥设备，解决了上述提到的目前市面中大部分农田施肥设备不可进行调节，容易对农田造成施肥不均匀，从而不仅对肥料造成浪费，而且影响农作物的生长，实用性降低的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种可调节的农田施肥设备，包括固定板，所述固定板底部的四角均设置有滚轮，所述固定板的上方设置有箱体，所述箱体底部的四角均与压杆的顶端固定连接，所述压杆的底端贯穿减震器并延伸至减震器的内部与压块的顶部固定连接，所述减震器的内部并且位于压块的底部设置有液压油，所述减震器的底部与固定板的顶部固定连接，所述箱体的顶部设置有进料斗，所述进料斗的底部贯穿箱体并与箱体的顶部连通，所述箱体右侧的顶部与第一电机座的左侧固定连接，所述第一电机座的右侧设置有搅拌电机，所述搅拌电机的左侧与搅拌轴的右端固定连接，所述搅拌轴的左端依次贯穿第一电机座和箱体并延伸至箱体的左侧与轴承座活动连接，所述轴承座的右侧与箱体的左侧固定连接，所述搅拌轴的表面并且位于箱体的内部设置有螺旋搅拌器，所述箱体的内部并且位于螺旋搅拌器的下方设置有隔板，所述箱体内部的底端设置有下料斗，所述下料斗的顶部与隔板的底部接触，所述下料斗的底部与下料管的顶部连通，所述下料管的底部依次贯穿箱体和固定板并延伸至固定板的底部，所述箱体左侧的底部设置有凸轮座，所述固定板的顶部并且位于箱体的左侧固定安装有第二电机座，所述第二电机座的顶部设置有震动电机，所述震动电机的右侧与转轴的左端固定连接，所述转轴的右端与凸轮的左侧固定连接，所述凸轮的底部与凸轮座的顶部滑动连接，所述固定板顶部的左侧对称设置有推杆，所述搅拌电机和震动电机均与外部控制面板电性连接。

优选的，所述减震器的开口处设置有挡块，且挡块与压杆的连接处开设有与压杆相适配的圆孔。

优选的，所述压块的外圈设置有密封圈，且密封圈的外圈与减震器的内壁滑动连接。

优选的，所述箱体与搅拌轴的连接处开设有与搅拌轴相适配的通孔，且通孔的内部设置有橡胶圈。

优选的，所述隔板的表面均设有矩形阵列的孔洞，且隔板的外圈与箱体的内壁间通过胶水粘合。

优选的，所述凸轮和凸轮座，且凸轮座的顶部设置有与凸轮相适配的弧形状结构。

(三)有益效果

本实用新型提供了一种可调节的农田施肥设备。具备以下有益效果：

1、该可调节的农田施肥设备，通过设置在箱体内部的与搅拌电机固定连接的搅拌轴以及设置在搅拌轴表面的螺旋搅拌器，并通过设置的隔板以及下料斗和位于箱体左侧底部的凸轮座，同时通过设置在减震器内部的液压油以及与压杆固定连接的压块，且通过设置的震动电机以及与转轴固定连接的凸轮，从而当搅拌电机带动搅拌轴转动，使螺旋搅拌器不仅对肥料进行搅拌，而且使肥料均匀的通过隔板落入下料斗，通过震动电机带动凸轮对凸轮座进行动作，使箱体在减震器的作用下震动，从而便于下料斗内的肥料均匀通过下料管下料，最终不仅节约肥料，而且降低对农作物生长的影响，提高实用性。

2、该可调节的农田施肥设备，通过设置在减震器开口处的挡块，且挡块与压杆的连接处开设有与压杆相适配的圆孔，从而不仅对压杆进行限位，而且有效提高压杆动作的稳定性。

3、该可调节的农田施肥设备，通过设置在压块外圈的密封圈，且密封圈的外圈与减震器的内壁滑动连接，从而防止液压油通过压块与减震器内壁间的缝隙渗漏而影响震动效果。

附图说明

图1为本实用新型正视的结构剖面图；

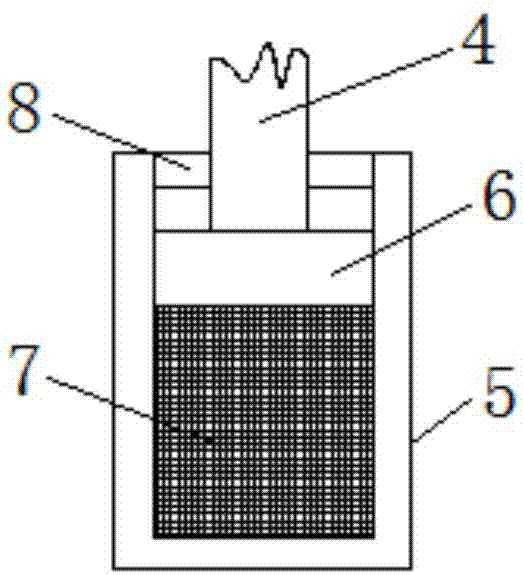

图2为本实用新型减震器的内部结构示意图；

图3为本实用新型结构侧视图。

图中：1固定板、2滚轮、3箱体、4压杆、5减震器、6压块、7液压油、8挡块、9进料斗、10第一电机座、11搅拌电机、12搅拌轴、13螺旋搅拌器、14轴承座、15隔板、16下料斗、17下料管、18凸轮座、19第二电机座、20震动电机、21转轴、22凸轮、23推杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种可调节的农田施肥设备，如图1-3所示，包括固定板1，固定板1底部的四角均设置有滚轮2，固定板1的上方设置有箱体3，箱体3底部的四角均与压杆4的顶端固定连接，压杆4的底端贯穿减震器5并延伸至减震器5的内部与压块6的顶部固定连接，减震器5的开口处设置有挡块8，且挡块8与压杆4的连接处开设有与压杆4相适配的圆孔，从而不仅对压杆4进行限位，而且有效提高压杆4动作的稳定性，减震器5的内部并且位于压块6的底部设置有液压油7，压块6的外圈设置有密封圈，且密封圈的外圈与减震器5的内壁滑动连接，从而防止液压油7通过压块6与减震器5内壁间的缝隙渗漏而影响震动效果，减震器5的底部与固定板1的顶部固定连接，箱体3的顶部设置有进料斗9，进料斗9的底部贯穿箱体3并与箱体3的顶部连通，箱体3右侧的顶部与第一电机座10的左侧固定连接，第一电机座10的右侧设置有搅拌电机11，搅拌电机11的型号为：Y90S-4，搅拌电机11是指依据电磁感应定律实现电能转换或传递的一种电磁装置，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，搅拌电机11的左侧与搅拌轴12的右端固定连接，搅拌轴12的左端依次贯穿第一电机座10和箱体3并延伸至箱体3的左侧与轴承座14活动连接，箱体3与搅拌轴12的连接处开设有与搅拌轴12相适配的通孔，且通孔的内部设置有橡胶圈，从而防止肥料通过通孔渗出而对第一电机座10造成腐蚀，轴承座14的右侧与箱体3的左侧固定连接，搅拌轴12的表面并且位于箱体3的内部设置有螺旋搅拌器13，箱体3的内部并且位于螺旋搅拌器13的下方设置有隔板15，箱体3内部的底端设置有下料斗16，下料斗16的顶部与隔板15的底部接触，隔板15的表面均设有矩形阵列的孔洞，且隔板15的外圈与箱体3的内壁间通过胶水粘合，便于均匀下料，下料斗16的底部与下料管17的顶部连通，下料管17的底部依次贯穿箱体3和固定板1并延伸至固定板1的底部，箱体3左侧的底部设置有凸轮座18，固定板1的顶部并且位于箱体3的左侧固定安装有第二电机座19，第二电机座19的顶部设置有震动电机20，震动电机20的型号为：Y90S-6，震动电机20的右侧与转轴21的左端固定连接，转轴21的右端与凸轮22的左侧固定连接，凸轮22的底部与凸轮座18的顶部滑动连接，凸轮22和凸轮座18，且凸轮座18的顶部设置有与凸轮22相适配的弧形状结构，方便凸轮22沿着凸轮座18顶部稳定动作，固定板1顶部的左侧对称设置有推杆23，搅拌电机11和震动电机20均与外部控制面板电性连接。

工作原理：使用时，通过进料斗9向箱体3内部输入肥料，当搅拌电机11带动搅拌轴12转动，使螺旋搅拌器13不仅对肥料进行搅拌，而且使肥料均匀的通过隔板15落入下料斗16，通过震动电机20带动凸轮22对凸轮座18进行动作，使箱体3在减震器5的作用下震动，从而便于下料斗16内的肥料均匀通过下料管17下料。

综上所述，该可调节的农田施肥设备，通过设置在箱体3内部的与搅拌电机11固定连接的搅拌轴12以及设置在搅拌轴12表面的螺旋搅拌器13，并通过设置的隔板15以及下料斗16和位于箱体3左侧底部的凸轮座18，同时通过设置在减震器5内部的液压油7以及与压杆4固定连接的压块6，且通过设置的震动电机20以及与转轴21固定连接的凸轮22，从而当搅拌电机11带动搅拌轴12转动，使螺旋搅拌器13不仅对肥料进行搅拌，而且使肥料均匀的通过隔板15落入下料斗16，通过震动电机20带动凸轮22对凸轮座18进行动作，使箱体3在减震器5的作用下震动，从而便于下料斗16内的肥料均匀通过下料管17下料，最终不仅节约肥料，而且降低对农作物生长的影响，提高实用性。

其次，通过设置在减震器5开口处的挡块8，且挡块8与压杆4的连接处开设有与压杆4相适配的圆孔，从而不仅对压杆4进行限位，而且有效提高压杆4动作的稳定性。

并且，通过设置在压块6外圈的密封圈，且密封圈的外圈与减震器5的内壁滑动连接，从而防止液压油7通过压块6与减震器5内壁间的缝隙渗漏而影响震动效果。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
