一种用于园林便于回收伸缩的修剪装置的制作方法

本实用新型涉及园林修剪设备技术领域，具体为一种用于园林便于回收伸缩的修剪装置。

背景技术：

修剪回收装置，是将灌木修剪并将修剪残渣回收的一种园林工具，是园林器械的一种，给人们的使用带来了很大的方便，大大增加了工作中的效率，为园林植被绿化美观做出了巨大的贡献。

现有的灌木修剪机器，由于无法很好的综合运用，使用起来不方便，工作效率不高，现有技术为此提供了解决方案，例如中国专利申请号为CN201610965744.6一种用于道路绿化修剪的灌木修剪推车，包括了修剪装置和回收装置，将修剪完的残渣能够通过回收斗自动回收到车厢内，无需人工二次收集，省时省力，效率高，且修剪的绿化外形一致性高。但是此装置仍存在一些问题，此装置修剪只能完成侧面的修剪，顶部修剪麻烦达不到有效的结果，而且回收时候不能将修剪完的残渣有效的回收进入回收装置中，大大地降低工作效率。

基于此，本实用新型设计了一种用于园林便于回收伸缩的修剪装置，已解决上述问题。

技术实现要素：

针对现有技术所存在的上述缺点，装置中顶部修剪达不到有效的效果，而且回收时候不能将修剪完的残渣有效的回收进入回收装置中，本实用新型提供了一种用于园林便于回收伸缩的修剪装置，能有效地克服背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于园林便于回收伸缩的修剪装置，包括两组外板，所述外板内侧上端设置有伸缩板和连接板，所述外板固定连接伸缩板，所述连接板上的两侧均开设内槽，所述伸缩板插入连接板内槽中，所述连接板顶端上固定电动机外罩和蓄电池组，所述电动机外罩里面设置有电动机，所述电动机固定在连接板上，所述电动机穿过连接板连接旋转刀片，所述外板一侧上设置鼓风机，所述外板下端开设凹槽，且伸缩杆插入凹槽中，所述伸缩杆上开设定位孔，所述外板与伸缩杆用定位螺栓固定，所述伸缩杆下端连接旋转的车轮，所述外板内侧通过销连接导向板，所述外板上通过销固定安装放置板，所述连接板内部嵌入穿孔锁罩，并通过销固定，所述穿孔锁罩连接弹簧，所述弹簧连接间隔板，所述穿孔锁罩内部设置旋转锁头。

优选的，所述伸缩板的侧面均设置锁孔，所述伸缩板的一端通过旋转锁头与锁孔的侧壁连接，所述伸缩板侧面一排相邻锁孔之间距离 10cm。

优选的，所述伸缩杆上均匀设置一排定位孔，所述伸缩杆插入外板凹槽中通过定位螺栓连接，所述伸缩杆相邻定位孔之间距离10cm。

优选的，所述外板的另一侧面设置螺孔，所述外板与导向管通过定位销固定连接。

优选的，所述外板、连接板、电动机外罩和导向管的外表面均涂有防锈涂层。

与现有技术相比，本实用新型的有益效果是：本实用新型通过修剪装置和回收装置之间的配合，可以快速的通过调节深度和高度达到精准修剪，通过鼓风机将修剪后的残渣压入回收导向管里导出。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

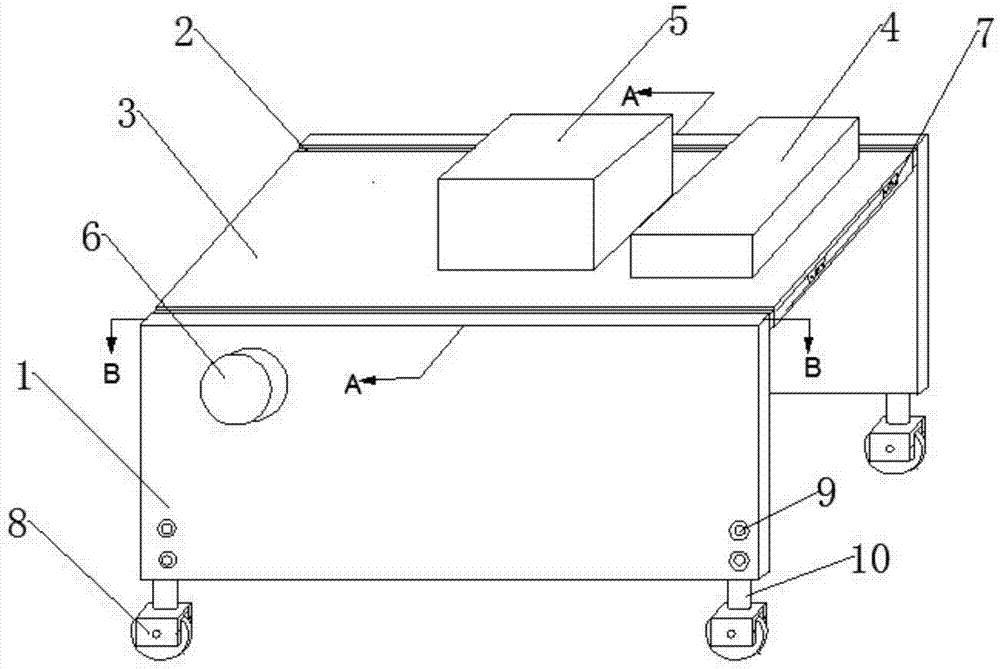

图1为本实用新型结构示意图；

图2为本实用新型A-A处剖面示意图；

图3为本实用新型B-B处剖面示意图；

图4为本实用新型导向板剖面示意图；

图5为本实用新型穿孔锁罩内部放大示意图。

附图中，各标号所代表的部件列表如下：

1-外板，2-伸缩板，3-连接板，4-蓄电池组，5-电动机外罩，6-鼓风机，7-旋转锁头，8-车轮，9-定位螺栓，10-伸缩杆，11-旋转刀片， 12-锁孔，13-电动机，14-固定销，15-导向板，16-放置板，17-导向管， 18-间隔板，19-弹簧，20-穿孔锁罩，21-定位孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种用于园林便于回收伸缩的修剪装置，包括两组外板1，外板1内侧上端设置有伸缩板 2和连接板3，外板1固定连接伸缩板2，连接板3上的两侧均开设内槽，伸缩板2插入连接板3内槽中，连接板3顶端上固定电动机外罩5 和蓄电池组4，电动机外罩5里面设置有电动机13，电动机13固定在连接板3上，电动机13穿过连接板3连接旋转刀片11，外板1一侧上设置鼓风机6，外板1下端开设凹槽，且伸缩杆10插入凹槽中，伸缩杆10上开设定位孔21，外板1与伸缩杆10用定位螺栓固定，伸缩杆 10下端连接旋转的车轮8，外板1内侧通过销连接导向板15，外板1 上通过销固定安装放置板16，连接板3内部嵌入穿孔锁罩20，并通过销固定，穿孔锁罩20连接弹簧19，弹簧19连接间隔板18，穿孔锁罩 20内部设置旋转锁头7。

其中，伸缩板2的侧面均设置锁孔12，伸缩板2的一端通过旋转锁头7与锁孔12的侧壁连接，伸缩板2侧面一排相邻锁孔12之间距离10cm，使得宽度到达有效的精准的位置；

其中，伸缩杆10上均匀设置一排定位孔21，伸缩杆10插入外板 1凹槽中通过定位螺栓9连接，伸缩杆10相邻定位孔21之间距离10cm，使得高度到达有效的精准的位置；

其中，外板1的另一侧面设置螺孔，外板1与导向管17通过定位销14固定连接，让吹入的残渣稳定的有方向的排出；

其中，外板1、连接板3、电动机外罩5和导向管17的外表面均涂有防锈涂层，有效的防止装置外表面生锈、腐蚀。

本实施例的一个具体应用为：在修剪回收使用时，要求修剪的合适高度，通过伸缩杆10调节，并将伸缩杆10的定位孔21与外板1的定位孔对齐，用定位螺栓9插入固定，要求适用灌木的宽度，通过将旋转锁头7先拔至适当的位置至旋转锁头7定位销脱离定位孔，拧转旋转锁头7，再将伸缩板2调至合适的位置，旋转锁头7再次拧回使得锁头插入伸缩板2锁孔12位置，修剪车放至于灌木从中，接通蓄电池组4装置，且带动电动机13连接的旋转刀片11转动，对灌木进行修剪，接通鼓风机6，通过风力将剪下的灌木残渣通过导向板15进入导向管17中，顺着导向管17进入放在放置板16中的回收桶中，通过人为的推动完成一次修剪和回收工作。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
