一种园林剪刀的制作方法

本实用新型涉及园林剪刀技术领域，特别涉及一种园林剪刀。

背景技术：

园林剪刀是剪除病枝、弱枝、过密枝叶是园林工具。园林剪刀能够通过修剪调节现有枝叶的营养与长势，促进新枝的萌发与生长，减少病虫害，延长花期之外，还能改善植物的形式，是花卉整形造型的有力手段。

目前，公告号为CN204837195U的中国专利公开了一种园林剪刀，它包括左剪体、右剪体和固定轴杆，左剪体和右剪体通过固定轴杆相铰接；这种园林剪刀在对树枝进行修剪的过程中，左剪体以及右剪体上的刃口易出现损坏，在左剪体以及右剪体上的刃口损坏严重时且无法继续对树枝进行修剪，需要对整个园林剪刀更换。不过园林剪刀除左剪体以及右剪体上的刃口之外的部分均可以继续使用，若直接对整个园林剪刀会造成较大的浪费。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种园林剪刀，其具有能够对刃口进行更换，进而减少浪费的优势。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种园林剪刀，包括剪体、固定轴杆，所述剪体的数目为两个且通过固定轴杆相互铰接，所述剪体上设置有置刀槽，所述置刀槽贯穿于剪体一侧的外侧壁，所述置刀槽内部放置有用于对树枝进行修剪的刀片、用于与刀片相连且将刀片压紧于置刀槽内部的限定装置。

通过上述技术方案，在刀片的刃口出现严重磨损时，首先驱动限定装置向着远离刀片一侧移动，直至限定装置与刀片分离；之后控制刀片向着远离置刀槽一侧移动，使得刀片与置刀槽分离，此时将新的刀片放置到置刀槽内部，使得刀片的外侧壁与置刀槽的内槽壁抵接，之后使用限定装置将刀片压紧于置刀槽内部；这样在园林剪刀的刃口出现损坏时，只需要对刀片进行更换即可，不需要将整个园林剪刀丢弃，减少了资源的浪费。

优选的，所述限定装置包括固定连接在置刀槽槽底的若干限定柱、贯穿设置在刀片上且用于供限定柱穿过的限定孔、设置在置刀槽内槽壁上且用于与刀片外侧壁抵触的限位件。

通过上述技术方案，在刀片安装在置刀槽内部时，限定柱从限定孔中穿过，且限定柱的外侧壁与限定孔的内孔壁抵接，此时刀片不易出现横向偏移；限位件与刀片的端部抵接，且将刀片压紧于置刀槽内部，使得刀片不易从置刀槽内部脱离；这样设置的限定装置使得刀片与置刀槽的连接更加稳定。

优选的，所述剪体上设置有滑移槽，所述滑移槽与置刀槽相连通，所述限位件包括滑移连接在滑移槽内部的移动件、设置在刀片上且用于与移动件外侧壁抵接的连接槽，当移动件位于连接槽内部时，移动件的外侧壁与连接槽的槽口齐平。

通过上述技术方案，在需要将刀片安装到置刀槽内部时，首先驱动移动件向着滑移槽内部移动，直至移动件完全收纳于滑移槽内部；之后将刀片放置到置刀槽内部，使得刀片的外侧壁与置刀槽的内槽壁抵接，且连接槽与移动件相对。此时控制移动件向着连接槽一侧移动，使得移动件的外侧壁与连接槽的内槽壁抵接，且移动件远离连接槽的外侧壁与连接槽槽口齐平，这样在使用该园林剪刀的过程中，移动件不易出现因与树枝碰触而与连接槽分离的情况，使得刀片与剪体之间的连接更加稳定。

优选的，所述移动件包括滑移连接在滑移槽内部的抵接板、设置在滑移槽内部且与抵接板相连的弹簧。

通过上述技术方案，在需要安装刀片时，驱动抵接板向着滑移槽内部移动，直至抵接板完全收纳于滑移槽内部，且此时弹簧被压缩；在刀片放置到置刀槽内部时，弹簧驱动抵接板向着连接槽一侧移动，使得抵接板的底面与连接槽的槽底抵接，且抵接板将挡片远压紧于置刀槽内部。且在该园林剪刀的使用过程中，弹簧对抵接板起到支持的作用，以保证抵接板不易与刀片分离，使得刀片与剪体之间的连接更加稳定。

优选的，所述滑移槽的槽口处嵌接由盖板，所述盖板用于与抵接板远离连接槽的外侧壁抵接，进而阻止抵接板向着远离连接槽一侧移动。

通过上述技术方案，在抵接板将刀片压紧连接在置刀槽内部时，将盖板嵌接到滑移槽的槽口内部，使得盖板的外侧壁与抵接板中远离刀片的外侧壁抵接，此时抵接板不易向着滑移槽内部移动，以保证抵接板在该园林剪刀使用过程中能够始终将刀片压紧在置刀槽内部。且盖板将滑移槽的槽口封盖，使得杂质不易进入到滑移槽内部，以保证抵接板能够较为顺畅地进行移动。

优选的，所述刀片上设置有用于与抵接板抵接的倾斜面。

通过上述技术方案，在控制刀片向着置刀槽一侧移动的过程中，刀片上的倾斜面与抵接板的端部抵接，且驱动抵接板向着滑移槽内部移动，这样就不需要人为控制抵接板向着滑移槽内部进行移动，使得刀片的安装过程变得更加方便、快捷。

优选的，所述置刀槽中远离滑移槽内槽壁上设置有凹槽，所述凹槽的槽口宽度向着远离置刀槽一侧逐渐减小。

通过上述技术方案，在需要将刀片从置刀槽内部取出时，对刀片中靠近凹槽的端部施加以压力，使得刀片的外侧壁与凹槽的内槽壁抵接，此时刀片中远离凹槽的端部向上翘起，且凸出于置刀槽的槽口，此时可以较为方便将刀片从置刀槽中取出。

优选的，所述剪体上设置有用于储存刀片的刀库槽，所述刀库槽的槽口处设置有用于将刀库槽槽口封盖的端盖。

通过上述技术方案，在使用该园林剪刀时，将备用的刀片放置到刀库槽内部，这样就不需要随身携带刀片，使得刀片的携带更加方便，且提高了该园林剪刀的使用安全性；之后使用端盖将刀库槽的槽口封盖，以保证在使用园林剪刀时，刀片不会从刀库槽中脱出。

优选的，所述刀库槽固定连接有隔板，所述隔板用于与刀片的外侧壁抵接。

通过上述技术方案，在刀库槽内部设置有隔板，这样在使用该园林剪刀时，刀库槽内部的刀片不易出现相互碰触而导致刃口出现损坏的情况，一定程度上保证了刀片的使用寿命。

综上所述，本实用新型对比于现有技术的有益效果为：剪体上设置有置刀槽，刀片安装在置刀槽内部，且刀片通过限定装置与剪体相连，这样再刀片的刃口出现损坏时，只需要将刀片取下并进行更换即可，不需要将整个园林剪刀丢弃，节约了资源。

附图说明

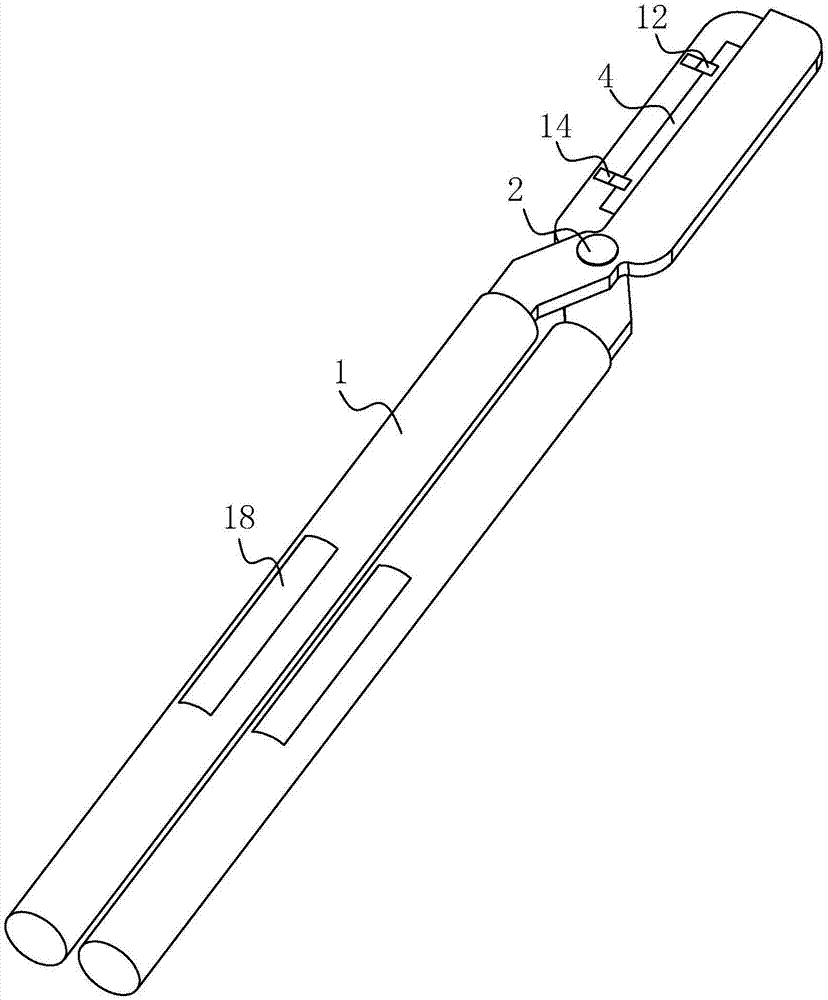

图1为实施例的结构示意图，主要是用于展示实施例的外形结构；

图2为实施例的局部剖视示意图，主要是用于展示实施例的连接情况；

图3为图2的A部放大图；

图4为实施例的局部剖视示意图，主要是用于展示刀库槽内部刀片的分布情况。

附图标记：1、剪体；2、固定轴杆；3、置刀槽；4、刀片；5、限定装置；6、限定柱；7、限定孔；8、限位件；9、滑移槽；10、移动件；11、连接槽；12、抵接板；13、弹簧；14、盖板；15、倾斜面；16、凹槽；17、刀库槽；18、端盖；19、隔板。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种园林剪刀，如图1所示，包括剪体1以及固定轴杆2。剪体1的数目为两个且呈交错设置；固定轴杆2设置在两个剪体1相交处，且固定轴杆2的长度方向与两个剪体1相垂直。

如图2、图3所示，每个剪体1上均设置有置刀槽3，且置刀槽3横向贯穿于剪体1一侧的外侧壁，置刀槽3的内槽壁上放置有刀片4，刀片4的外侧壁与置刀槽3的内槽壁抵接，且刀片4的刃口朝向远离置刀槽3一侧，刀片4中远离刃口的端面上设置有倾斜面15，且倾斜面15朝向置刀槽3槽底一侧；置刀槽3内部设置有限定装置5，限定装置5与刀片4相连且将刀片4压紧连接在置刀槽3内部。

限定装置5包括限定柱6、限定孔7、限位件8。限定柱6固定连接在置刀槽3槽底处，且限定柱6的长度方向垂直于置刀槽3的槽底，限定柱6的数目为两个且均匀分布在置刀槽3内部；限定孔7的数目为两个且贯穿设置在刀片4上并与限定柱6一一对应，当限定柱6从限定孔7中穿过时，限定柱6的外侧壁与限定孔7的内孔壁；限位件8设置在置刀槽3的内槽壁上且与刀片4的外侧壁抵接并将刀片4压紧连接在置刀槽3内部。

剪体1上设置有滑移槽9，且滑移槽9与置刀槽3相连通；限位件8包括移动件10、连接槽11。连接槽11设置在刀片4远离置刀槽3槽底的端面上，且连接槽11横向贯穿于刀片4的外侧壁，并与滑移槽9相对；移动件10滑移连接在滑移槽9内部，当移动件10滑移至连接槽11内部，移动件10的外侧壁与连接槽11的内槽壁抵接，且移动件10中远离刀片4的端面与连接槽11的槽口齐平。

移动件10包括抵接板12以及弹簧13。抵接板12滑移连接在滑移槽9内部，且抵接板12的外侧壁与滑移槽9的内槽壁抵接；弹簧13一端与滑移槽9远离刀片4的内槽壁相连，弹簧13的另一端与抵接板12的外侧壁相连；在弹簧13处于平衡状态时，抵接板12位于连接槽11内部，且抵接板12的外侧壁与连接槽11的内槽壁抵接。

滑移槽9的槽口处嵌接有盖板14，盖板14用于将滑移槽9的槽口封盖，且盖板14与抵接板12远离连接槽11的端面抵接，这样在使用该园林剪刀的过程中，盖板14对抵接板12施加以支持力，以保证抵接板12不易向着滑移槽9内部滑移且与连接槽11分离。

置刀槽3远离滑移槽9的槽底处设置有凹槽16，凹槽16向着远离滑移槽9一侧延伸且贯穿与剪体1的外侧壁，凹槽16的槽口宽度向着远离置刀槽3一侧逐渐减小。

如图4所示，剪体1中远离置刀槽3的端部上设置有刀库槽17，刀库槽17内部均匀设置有若干隔板19，刀库槽17的槽口处嵌接有端盖18，且端盖18将刀库槽17的槽口封盖。 在使用该园林剪刀时，将待使用的刀片4放置到刀库槽17内部，刀片4位于相邻两个隔板19之间，且刀片4的外侧壁与隔板19的外侧壁抵接。

园林剪刀的具体更换过程如下：在需要对刀片4进行更换时，首先对盖板14施加以拉力，使得盖板14与滑移槽9的槽口分离；之后驱动抵接板12向着滑移槽9内部进行移动，直至抵接板12完全收纳于滑移槽9内部，此时滑移槽9内部的弹簧13被压缩；之后对刀片4中靠近凹槽16的端部施加以压力，使得刀片4的外侧壁与凹槽16的内槽壁抵接，此时刀片4中远离凹槽16的端部相上翘起且凸出于剪体1的外侧壁，然后将损坏的刀片4从置刀槽3中取出并进行更换。在需要将新的刀片4安装到置刀槽3内部时，首先控制刀片4上的限定孔7与置刀槽3内部的限定柱6相对，之后控制刀片4向着置刀槽3一侧移动，直至刀片4上的倾斜面15与抵接板12的外侧壁抵接，且驱动抵接板12向着滑移槽9内部移动，直至抵接板12完全收纳于滑移槽9内部；在刀片4位于置刀槽3内部时，连接槽11与滑移槽9相对，此时弹簧13驱动抵接板12向着连接槽11一侧移动，直至抵接板12的外侧壁与连接槽11的槽底抵接，之后将端盖18嵌接到滑移槽9的槽口处，且端盖18的外侧壁与抵接板12中远离连接槽11的端部相抵，此时刀片4更换完成。

以上所述仅是本实用新型的示范性实施方式，而非用于限制本实用新型的保护范围，本实用新型的保护范围由所附的权利要求确定。
