一种景观草盐碱地种植机械的制作方法

本实用新型涉及一种种植设备，具体是一种景观草盐碱地种植机械。

背景技术：

盐碱地是盐类集积的一个种类，是指土壤里面所含的盐分影响到作物的正常生长，在盐碱地内种植时，需要使用中和药物将盐碱地内的盐分中和，使其达到能使草类生存的环境，通常的做法是将盐碱地地面刨松，再将药物喷洒到地面，再进行撒籽种植，但是，市面上常见的种植器械，不具备刨松地面和喷洒药物的功能，且在进行撒籽工作时，不够均匀，且播种密度难以调整。因此，本领域技术人员提供了一种景观草盐碱地种植机械，以解决上述背景技术中提出的问题。

技术实现要素：

本实用新型的目的在于提供一种景观草盐碱地种植机械，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种景观草盐碱地种植机械，包括底座、喷头、储药箱、撒籽口、支撑臂和滚筒，所述底座顶部右侧设置有分流筒，分流筒内设置有分流转轴且转动连接，分流转轴上均匀设置有若干个挡板，所述分流筒右上方设置有草籽储存箱，分流筒底部设置有撒籽口，所述底座前后两侧均设置有若干个滚轮，滚轮上套设有履带，所述底座上方设置有固定轴，固定轴前后两端均设置有支撑杆且与底座固定连接，所述支撑臂右端套设在固定轴上，支撑臂左端设置有滚筒且转动连接，所述滚筒上设置有若干个抓地勾；

所述支撑臂内部左侧设置有储药箱，储药箱底部设置有出水管，出水管底部设置有喷头，所述储药箱右侧上方设置有气泵且与支撑臂固定连接，所述支撑臂右侧底座上设置有支撑柱，支撑柱顶部设置有滑轮且转动连接，滑轮上架设有吊索，所述绕线筒设置在支撑柱右侧下方，吊索左端与支撑臂顶部中部固定连接，吊索右端与绕线筒的侧壁固定连接，所述绕线筒后侧设置有支撑板且与底座固定连接，绕线筒后端设置有绕线筒转轴且插设在支撑板内，所述绕线筒前侧设置有电机。

作为本实用新型进一步的方案：所述滚轮、分流转轴和滚筒后侧均设置有第二电机。

作为本实用新型再进一步的方案：所述储药箱顶部右侧设置有进水管，进水管内插设有密封盖。

作为本实用新型再进一步的方案：所述草籽储存箱顶部设置有上盖且转动连接。

作为本实用新型再进一步的方案：所述喷头内设置有多个喷射口。

与现有技术相比，本实用新型的有益效果是：

本实用新型在结构上设计简单合理，实用性很高，第二电机带动滚轮转动，方便移动整个设备，通过与滚筒相对应的第二电机带动滚筒转动，从而使抓地勾刨松地面，随后启动气泵，向储药箱内通入空气，从而将储药箱内中和药剂喷出，从而中和盐碱地，降低盐碱地的碱性，草籽储存箱内装有草籽，草籽由于重力作用向下移动，进入两挡板和分流转轴之间，分流转轴转动，将带动草籽转动，当草籽移动到撒籽口处时，草籽掉落到地面上，从而实现均匀撒籽播种，且可通过控制分流转轴的速度来调节播种密度，使用起来操作方便快捷。

附图说明

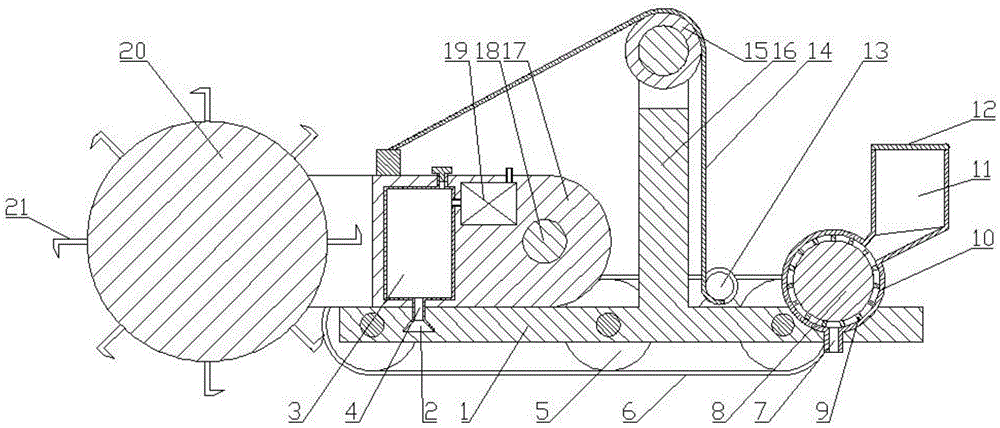

图1为景观草盐碱地种植机械的结构示意图。

图2为景观草盐碱地种植机械中绕线筒的结构示意图。

图中：1-底座、2-喷头、3-储药箱、4-出水管、5-滚轮、6-履带、7-撒籽口、8-分流转轴、9-挡板、10-分流筒、11-草籽储存箱、12-上盖、13-绕线筒、14-吊索、15-滑轮、16-支撑柱、17-支撑臂、18-固定轴、19-气泵、20-滚筒、21-抓地勾、22-电机、23-支撑板、24-绕线筒转轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型实施例中，一种景观草盐碱地种植机械，包括底座1、喷头2、储药箱3、撒籽口7、支撑臂17和滚筒20，所述底座1顶部右侧设置有分流筒10，分流筒10内设置有分流转轴8且转动连接，分流转轴8上均匀设置有若干个挡板9，所述分流筒10右上方设置有草籽储存箱11，分流筒10底部设置有撒籽口7，所述底座1前后两侧均设置有若干个滚轮5，滚轮5上套设有履带6，所述底座1上方设置有固定轴18，固定轴18前后两端均设置有支撑杆且与底座1固定连接，所述支撑臂17右端套设在固定轴18上，支撑臂17左端设置有滚筒20且转动连接，所述滚筒20上设置有若干个抓地勾21；

所述支撑臂17内部左侧设置有储药箱3，储药箱3底部设置有出水管4，出水管4底部设置有喷头2，所述储药箱3右侧上方设置有气泵19且与支撑臂17固定连接，所述支撑臂17右侧底座1上设置有支撑柱16，支撑柱16顶部设置有滑轮15且转动连接，滑轮15上架设有吊索14，所述绕线筒13设置在支撑柱16右侧下方，吊索14左端与支撑臂17顶部中部固定连接，吊索14右端与绕线筒13的侧壁固定连接，所述绕线筒13后侧设置有支撑板23且与底座1固定连接，绕线筒13后端设置有绕线筒转轴24且插设在支撑板23内，所述绕线筒13前侧设置有电机22。

所述滚轮5、分流转轴8和滚筒20后侧均设置有第二电机。

所述储药箱3顶部右侧设置有进水管，进水管内插设有密封盖。

所述草籽储存箱11顶部设置有上盖12且转动连接。

所述喷头2内设置有多个喷射口。

本实用新型的工作原理是：

本实用新型涉及一种景观草盐碱地种植机械，使用时，启动电机22，使吊索14绕到绕线筒13上，即可吊起滚筒20，方便设备移动，第二电机带动滚轮5转动，从而带动履带6以及整个设备在盐碱地内移动，启动电机22带动绕线筒13反向转动，使吊索14从绕线筒13上绕出，从而放下滚筒20，再通过第二电机带动滚筒20转动，从而使抓地勾21刨松地面，随后启动气泵19，向储药箱3内通入空气，从而将储药箱3内中和药剂喷出，草籽储存箱11内装有草籽，草籽由于重力作用向下移动，进入两挡板9和分流转轴8之间，分流转轴8转动，将带动草籽转动，当草籽移动到撒籽口7处时，草籽掉落到地面上，从而实现均匀撒籽播种。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
