一种用于猪瘟疫预警的智能耳标的制作方法

本实用新型属于家畜养殖设备领域，尤其涉及一种用于猪瘟疫预警的智能耳标。

背景技术：

猪瘟疫是一种急性、发热、接触性传染传染病，具有高度传染性和致死性，不同年龄、性别、品种的猪都易感染，一年四季均可发生，危害极大。国际兽疫局以前将其定为A类传染病，现将其列为通报疫病，我国将其列为一类动物疫病。

在中国全国范围内都有猪瘟疫发病流行，对养猪业危害极大，目前传统的检测方法主要通过人为观察，凭经验判断，具有很大的不确定性，体温、运动量、硫化物浓度、血红蛋白浓度变化情况异常时无法通过肉眼观察，而且让工作人员长时间在养殖场地守着了解猪的进食情况及喝水情况很不现实。就目前的通过人为观察的检测手段，不利于猪瘟疫的提早发现，易导致大量感染，造成重大损失，同时，因未及时发现猪瘟疫也会增加工作人员接触异常猪而感染猪丹毒的风险。

技术实现要素：

本实用新型的目的在于：克服现有智能耳标不能针对猪瘟疫情况进行预警的技术问题，提供了一种用于猪瘟疫预警的智能耳标，通过智能耳标获取猪的体温、运动量、硫化物浓度、血红蛋白浓度变化情况并发送给管理终端，由管理终端分析后判断猪是否处于猪瘟疫状态，以使猪瘟疫情况提早发现，从而避免大量感染，造成重大损失。同时，及时发现猪瘟疫也能大大降低工作人员接触异常猪而感染猪丹毒的风险。

本实用新型采用的技术方案如下：

一种用于猪瘟疫预警的智能耳标，包括主耳标和副耳标。所述主耳标包括内部中空的耳标板和与耳标板连通且内部中空的耳标颈，所述耳标板内设置有用于处理信息的微处理器，及分别与微处理器电连接的用于通信的无线通信模块、用于存储信息的存储器、运动传感器、硫化物传感器、血红蛋白传感器。所述耳标颈内设置有与微处理器电连接的体温传感器。

进一步，所述副耳标包括内部中空的副耳标板，其内设置电池模块，副耳标板上有与电池模块电连接的凹槽，与耳标颈相嵌连接实现固定的同时给主耳标供电。

进一步，所述耳标板包括设置在耳标板上用于辨别猪的编码、嵌入耳标板与微处理器电连接的用于显示信息的数码管、用于提示猪位置的蜂鸣器、警示灯。

进一步，所述耳标颈包括颈体和颈头，所述颈体具有导热性，所述颈头有可收缩两翼，颈头形状与凹槽相契合，其两翼头部可导电。

进一步，所述颈体由铝合金材料制成，外有防漏电涂层；所述两翼头部由铝制成。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1、本实用新型中，采用的一种猪瘟疫预警的智能耳标，采集所在猪的体温、运动量、硫化物浓度、血红蛋白变化浓度情况，耳标颈具有导热性，将体温传感器设置在耳标颈内，便于更准确的检测猪的体温。并将这些数据发送到管理终端，管理终端分析后判断是否处于猪瘟疫状态，若是，向工作人员发出报警，以使猪瘟疫情况提早发现，从而避免大量感染，造成重大损失。同时，及时发现猪瘟疫也能大大降低工作人员接触异常猪而感染猪丹毒的风险。

2、在副耳标上设置有可充电的电池模块，可以设置较大容量的电池模块，以增强智能耳标的续航能力，副耳标的凹槽形状与两翼头部相契合，当颈头嵌入凹槽时更稳固，便于供电的稳定性，也有利于更好的固定智能耳标。

3、板面上有耳标编码，便于工作人员更直观的辨别猪个体，数码管、蜂鸣器、警示灯便于工作人员更直接快速的找到所需要寻找的猪。

4、颈头有可收缩两翼，便于智能耳标的安装与取下，也能使安装时对猪耳朵造成的创面较小。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

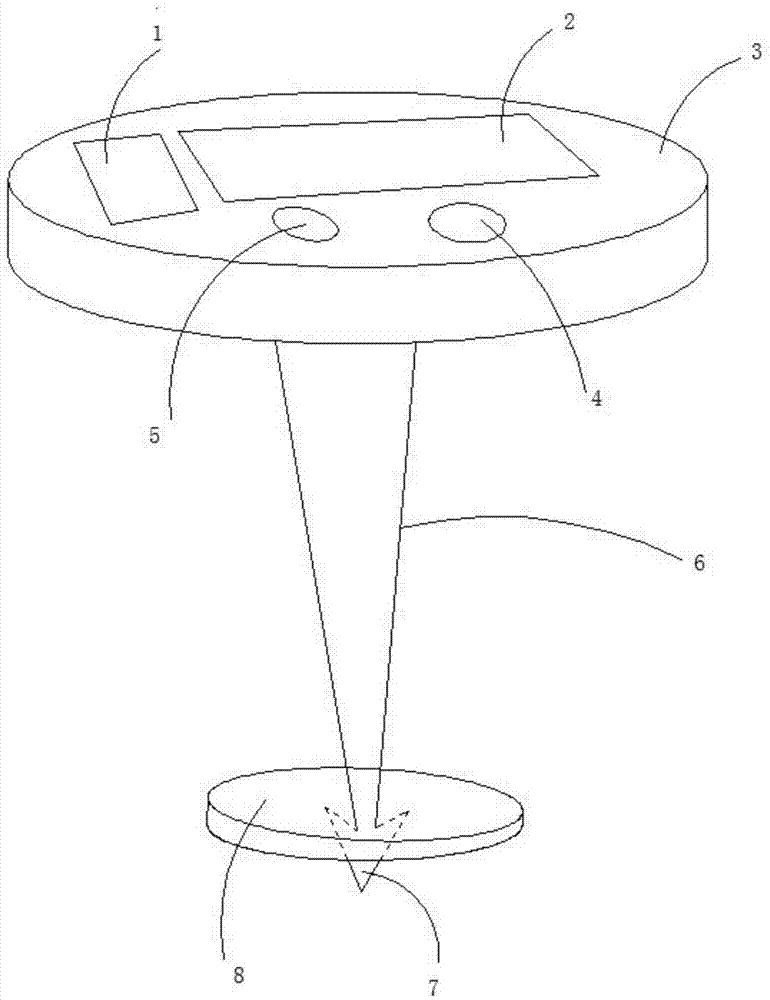

图1是本实用新型的结构示意图。

图2是本实用新型的颈头收缩在颈体内的示意图。

图3是本实用新型的副耳标的结构示意图。

图中标记：1-编码；2-数码管；3-主耳标；4-蜂鸣器；5-警示灯；6-颈体；7-颈头；8- 副耳标；301-微处理器；302-运动传感器；303-硫化物传感器；304-血红蛋白传感器；305- 无线电通信模块；306-存储器；601-体温传感器；701-两翼；801-凹槽；802-孔；803-电池模块。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明，即所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本发明实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施例。基于本发明的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护的范围。

需要说明的是，术语“第一”和“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

一种用于猪瘟疫预警的智能耳标，包括主耳标和副耳标。所述主耳标包括内部中空的耳标板和与耳标板连通且内部中空的耳标颈，所述耳标板内设置有用于处理信息的微处理器，及分别与微处理器电连接的用于通信的无线通信模块、用于存储信息的存储器、运动传感器、硫化物传感器、血红蛋白传感器。所述耳标颈内设置有与微处理器电连接的体温传感器。

所述副耳标包括内部中空的副耳标板，其内设置电池模块，副耳标板上有与电池模块电连接的凹槽，与耳标颈相嵌连接实现固定的同时给主耳标供电。

所述耳标板包括设置在耳标板上用于辨别猪的编码、嵌入耳标板与微处理器电连接的用于显示信息的数码管、用于提示猪位置的蜂鸣器、警示灯。

所述耳标颈包括颈体和颈头，所述颈体具有导热性，所述颈头有可收缩两翼，颈头形状与凹槽相契合，其两翼头部可导电。

所述颈体由铝合金材料制成，外有防漏电涂层；所述两翼头部由铝制成。

以下结合实施例对本发明的特征和性能作进一步的详细描述。

本实用新型较佳实施例提供的一种用于猪瘟疫预警的智能耳标，智能耳标实时采集所在猪的体温、运动量、硫化物浓度、血红蛋白浓度变化情况，并发送给管理终端，管理终端对接收到的体温、运动量、硫化物浓度、血红蛋白浓度变化情况进行分析后判断猪是否处于猪瘟疫状态，并报警提示工作人员进行查看。如业界所知，可以通过体温、运动量、硫化物浓度、血红蛋白浓度变化情况判断猪是否于猪瘟疫状态。

在本实用新型中，如图1所示，该智能耳标由主耳标3穿过猪耳朵通过耳标颈与副耳标 8相连接，主耳标3耳标板内的运动传感器302(L3G4200DTR三轴数字陀螺仪传感器)可根据猪耳朵的动态情况实时获取猪的运动情况，从而采集猪的运动量数据。当所选硫化物传感器303(Crazy TEC MQ-135硫化物检测传感器)根据猪舍内空气中的硫化物浓度设定有阈值，当检测范围内的硫化物浓度超过阈值时，硫化物传感器303即产生输出信号，其信号的强弱根据检测范围内的硫化物浓度的变化而不同。当猪发生贫血或者心肺出现问题时，猪血液中的血红蛋白浓度会发生变化，血红蛋白传感器304(TELESKY定制)通过检测血红蛋白浓度的变化来产生强弱不同的信号；主耳标3耳标颈的颈体6由导热硅胶铸成，猪的体温由导热颈体6传递给其内部的体温传感器601(TELESKY DS18B20 TO-92温度传感器)。微处理器301(TELESKY MTM32F103VBT6微处理器)记录下两个小时内猪的实时体温、运动量、硫化物浓度、血红蛋白浓度情况，并存储在存储器306(IS62WV51216BLL-55TL IC芯片)中。当一个检测时间段即两个小时结束时，微处理器301从存储器306中提取相应数据将其发送到管理终端，并清除存储器306内数据，开始下一个检测时间段检测。管理终端通过将接收到的数据与系统中预设的标准区间相对比，判断该猪是否处于猪瘟疫异常区间。

如图1所示，耳标颈的颈头7有两翼701，其两个尖头部分由导电性能好的铝制成，可以嵌入副耳标的两个对应的凹槽801内，从而接通副耳标8内的电池模块803，给智能耳标电路供电。

智能耳标板面设置的数码管2(TELESKY)、蜂鸣器4(TELESKY有源蜂鸣器)、警示灯5 (TELESKY)与微处理器301电连接，可通过智能手机或其他可以与管理终端进行通信的设备发出指令，来显示体温等数据，或者使蜂鸣器4和警示灯5分别或同时启动，便于快速找到需要寻找的猪，也可便于工作人员在光线不明情况下快速找到需寻找猪个体。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
