一种基于物联网的农业大棚的制作方法

本实用新型涉及农业大棚技术领域，具体为一种基于物联网的农业大棚。

背景技术：

随着高分子聚合物－聚氯乙烯、聚乙烯的产生，塑料薄膜广泛应用于农业。日本及欧美国家于50年代初期应用温室薄膜覆盖温床获得成功，随后又覆盖小棚及温室也获得良好效果。我国于1955年秋引进聚氯乙烯农用薄膜，首先在北京用于小棚覆盖蔬菜，获得了早熟增产的效果。大棚原是蔬菜生产的专用设备，随着生产的发展大棚的应用越加广泛。当前大棚已用于盆花及切花栽培；果树生产用于栽培葡萄、草莓、西瓜、甜瓜、桃及柑桔等；林业生产用于林木育苗、观赏树木的培养等；养殖业用于养蚕、养鸡、养牛、养猪、鱼及鱼苗等。

但现有的农业大棚结构简单，操作不便，在对瓜果蔬菜浇水时，不能根据瓜果蔬菜的高度进行调节，造成水资源的浪费，且不能对瓜果蔬菜进行很好的浇水，并且散热通风效果较差。

技术实现要素：

本实用新型的目的在于提供一种基于物联网的农业大棚，具备操作便捷，更具瓜果蔬菜的高度进行调节浇水的优点，解决现有的农业大棚结构简单，操作不便，在对瓜果蔬菜浇水时，不能根据瓜果蔬菜的高度进行调节，造成水资源的浪费，且不能对瓜果蔬菜进行很好的浇水，并且散热通风效果较差的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种基于物联网的农业大棚，包括大棚本体、排气管和蓄水箱，所述大棚本体内焊接有第三固定架，所述第三固定架内滑动套接有第二固定架，所述第二固定架内滑动套接有第一固定架，所述第一固定架上焊接有限位杆，所述限位杆上焊接有加强筋，所述加强筋底端面嵌入固定有支撑架，所述支撑架背离加强筋的一端嵌入固定有雾化喷头，所述雾化喷头上安装有防护罩，所述蓄水箱嵌入固定在大棚本体内底端面，所述大棚本体底端面开设有排水槽，且排水槽与蓄水箱流体连通，所述蓄水箱内壁两端嵌入固定有滤网板和活性炭板，所述蓄水箱内焊接有水泵，所述水泵一端嵌入固定有进水管，所述水泵背离进水管的一端嵌入固定有排水管，且水泵通过排水管与雾化喷头液体连通，所述排气管嵌入固定在大棚本体顶端，所述排气管内通过焊接架安装有电机，且电机的输出轴上啮合安装有扇叶。

优选的，所述第三固定架共设有两个，且两个第三固定架以大棚本体呈等距阵列分布。

优选的，所述第一固定架、第二固定架和第三固定架内均开设有插销槽，插销槽内滑动安装有插销，且插销大小和插销槽大小相适配，第一固定架和第二固定架上均焊接有握把。

优选的，所述雾化喷头上嵌入固定有枪针，枪针上嵌入固定有喷嘴，喷嘴上嵌入固定有风帽。

优选的，所述排气管共设有三个，且三个排气管以大棚本体呈等距阵列分布。

优选的，所述第三固定架上嵌入固定有电源插头，且电源插头通过导线与电机和水泵电连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置第一固定架，达到了基于物联网的农业大棚使用时，通过把手将第二固定架从第三固定架内滑动拿出后，通过把手将第一固定架从第二固定架中滑动拿出后，将插销滑动安装在插销槽对第一固定架从第二固定架进行固定，使农业大棚在对瓜果蔬菜进行浇水时，可根据瓜果蔬菜的高度进行调节，防止蔬菜过高或过低，造成浇水不彻底。

2、本实用新型通过设置蓄水箱，达到了基于物联网的农业大棚使用时，通过雾化喷头进行浇水后，过多的水通过排水槽流入蓄水箱内，通过蓄水箱内的滤网板和活性炭板对水资源进行过滤沉淀，通过电源插头外接电源打开水泵，水泵抽取沉淀和过滤后的水，通过排水管供给雾化喷头再次进行浇水，使农业大棚使用时，防止水资源的浪费，更具实用性。

3、本实用新型通过设置排气管，达到了基于物联网的农业大棚使用时，通过电源插头外接电源打开排气管内的电机，电机启动时带动扇叶旋转，进行出气，使大棚本体的换气更加方便，操作更加简单。

附图说明

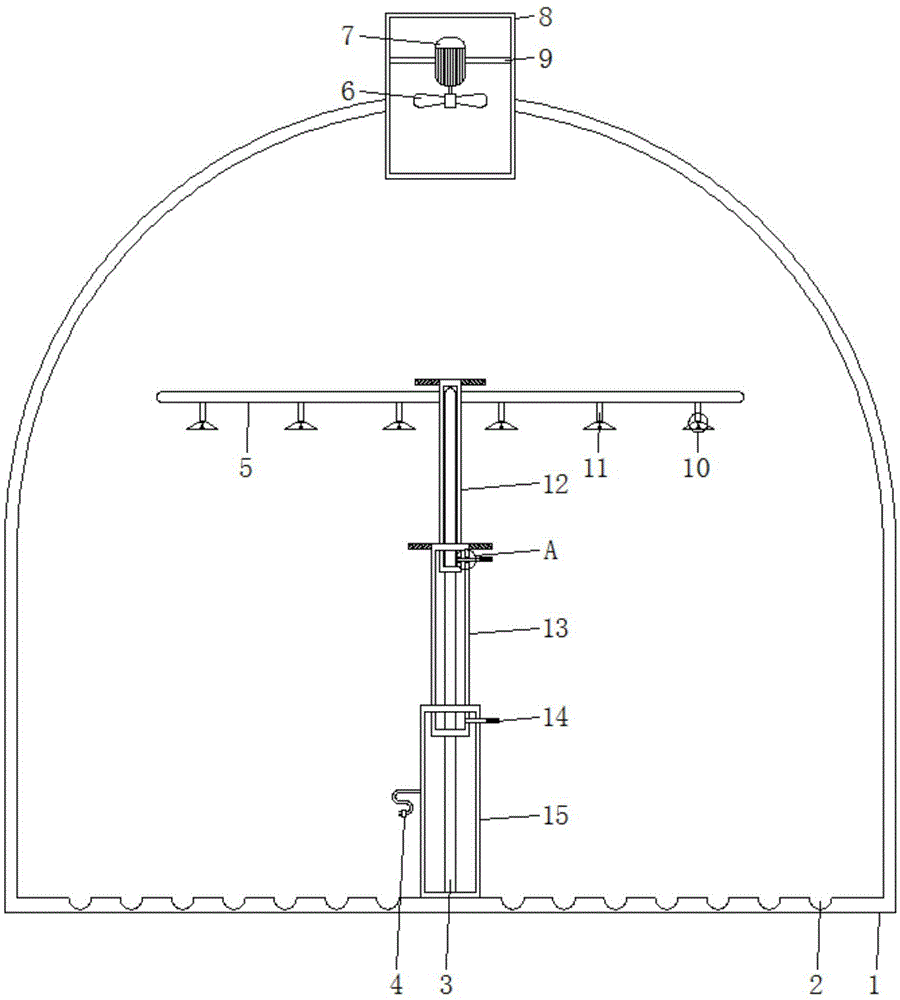

图1为本实用新型的正视图；

图2为本实用新型的俯视图；

图3为本实用新型的俯视外观图；

图4为本实用新型的后视图；

图5为本实用新型的雾化喷头结构示意图；

图6为本实用新型的图1中A的放大图。

图中：1、大棚本体；2、排水槽；3、排水管；4、电源插头；5、加强筋；6、扇叶；7、电机；8、排气管；9、焊接架；10、雾化喷头；11、支撑架；12、第一固定架；13、第二固定架；14、插销；15、第三固定架；16、蓄水箱；17、限位杆；18、滤网板；19、活性炭板；20、进水管；21、水泵；22、插销槽；101、枪针；102、喷嘴；103、风帽；104、防护罩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1至图6，本实用新型提供的一种实施例：

一种基于物联网的农业大棚，包括大棚本体1、排气管8和蓄水箱16，大棚本体1内焊接有第三固定架15，第三固定架15共设有两个，且两个第三固定架15以大棚本体1呈等距阵列分布，第三固定架15内滑动套接有第二固定架13，第二固定架13内滑动套接有第一固定架12，第一固定架12、第二固定架13和第三固定架15内均开设有插销槽22，插销槽22内滑动安装有插销14，且插销14大小和插销槽22大小相适配，第一固定架12和第二固定架13上均焊接有握把。

通过设置第一固定架12，达到了基于物联网的农业大棚使用时，通过把手将第二固定架13从第三固定架15内滑动拿出后，通过把手将第一固定架12从第二固定架13中滑动拿出后，将插销14滑动安装在插销槽22对第一固定架12从第二固定架13进行固定，使农业大棚在对瓜果蔬菜进行浇水时，可根据瓜果蔬菜的高度进行调节，防止蔬菜过高或过低，造成浇水不彻底，通过将插销14从插销槽22中拿取出后，将第一固定架12从第二固定架13进行收容，使农业大棚浇水时可根据实际情况进行调节。

第一固定架12上焊接有限位杆17，限位杆17上焊接有加强筋5，加强筋5底端面嵌入固定有支撑架11，支撑架11背离加强筋5的一端嵌入固定有雾化喷头10，雾化喷头10上嵌入固定有枪针101，枪针101上嵌入固定有喷嘴102，喷嘴102上嵌入固定有风帽103，雾化喷头10上安装有防护罩104。

蓄水箱16嵌入固定在大棚本体1内底端面，大棚本体1底端面开设有排水槽2，且排水槽2与蓄水箱16流体连通，蓄水箱16内壁两端嵌入固定有滤网板18和活性炭板19，蓄水箱16内焊接有水泵21，水泵21采用ISGB50-160(I)A，具有降低噪音和能耗低下的优点。

水泵21一端嵌入固定有进水管20，水泵21背离进水管20的一端嵌入固定有排水管3，且水泵21通过排水管3与雾化喷头10连通，通过设置蓄水箱16，达到了基于物联网的农业大棚使用时，通过雾化喷头10进行浇水后，过多的水通过排水槽2流入蓄水箱16内，通过蓄水箱16内的滤网板18和活性炭板19对水资源进行过滤沉淀，通过电源插头4外接电源打开水泵21，水泵21抽取沉淀和过滤后的水，通过排水管3供给雾化喷头10再次进行浇水，使农业大棚使用时，防止水资源的浪费，更具实用性。

排气管8嵌入固定在大棚本体1顶端，排气管8共设有三个，且三个排气管8以大棚本体1呈等距阵列分布，排气管8内通过焊接架9安装有电机7，且电机7的输出轴上啮合安装有扇叶6，电机7采用90S-2，具有降低噪音和能耗低下的优点。

第三固定架15上嵌入固定有电源插头4，且电源插头4通过导线与电机7和水泵21电连接，通过设置排气管8，达到了基于物联网的农业大棚使用时，通过电源插头4外接电源打开排气管8内的电机7，电机7启动时带动扇叶6旋转，进行出气，使大棚本体1的换气更加方便，操作更加简单，大棚本体上加装有电连接的无线传感器和控制面板，控制面板与电机和水泵电连接。操作人员根据需求通过远程网络发送信号给无线传感器，无线传感器触发控制面板，控制面板进一步控制电机和水泵工作，实现通风和灌溉。
