一种控制洗衣机的系统的制作方法

本申请涉及智能家电设备控制技术领域，尤其涉及一种控制洗衣机的系统。

背景技术：

随着智能家电设备的不断发展，洗衣机越来越智能。现有的洗衣机控制系统一般包括洗衣机主体以及洗衣机的控制面板。控制面板作为用户与洗衣机交互的媒介。

现有的洗控制面板一般固定设置在洗衣机主体的某个位置上，用户每次需要在固定设置的控制面板进行操作，实现对洗衣机主体的控制。由于控制面板位置固定，因此导致控制洗衣机主体的灵活性较差。

技术实现要素：

本申请提供一种控制洗衣机的系统，用于提高控制洗衣机主体的灵活性。

第一方面，提供了一种控制洗衣机的系统，包括：

洗衣机主体，包括控制器；

控制面板，与所述洗衣机主体可拆卸连接；

其中，当所述控制面板与所述洗衣机主体电连接时，所述控制面板与所述控制器之间采用第一通信方式进行通信，当所述控制面板与所述洗衣机主体无电连接时，所述控制面板与所述控制器之间采用第二通信方式进行通信，第二通信方式与第一通信方式为不同的通信方式。

在上述方案中，控制面板与洗衣机主体可拆卸连接，提高了设置控制面板的灵活性。且，无论控制面板与洗衣机主体如何连接，二者均可以进行通信，无论将控制面板放置任何位置，都可以利用控制面板对洗衣机主体进行操作，提高控制洗衣机主体的灵活性。且，可以将控制面板放置在高处，从而避免用户使用洗衣机时需要弯腰的情况，以及避免儿童误操作控制面板的情况，提升用户使用体验。

在一种可能的设计中，所述洗衣机主体还包括凹槽；

所述凹槽与所述控制面板相适配，并且所述凹槽内设置有卡扣结构，所述控制面板通过所述卡扣结构与所述洗衣机主体配合连接。

在上述方案中，控制面板通过凹槽的卡扣结构与洗衣机主体之间实现可拆卸连接，实现方式简单，成本低。且，用户从洗衣机主体上拆卸控制面板时，不费力。

在一种可能的设计中，所述控制面板还包括螺孔，所述洗衣机主体还包括螺栓；

所述控制面板通过所述螺孔与所述螺栓配合与所述洗衣机主体连接。

在上述方案中，通过螺孔与螺栓的配合实现洗衣机主体与控制面板之间的可拆卸连接，实现成本较低。且，当螺栓损坏时，可以随时进行更换，后期维修方便且成本低。

在一种可能的设计中，所述控制面板包括蓄电池和电量传感器；

所述电量传感器，与所述蓄电池和所述控制器连接，用于当所述控制面板与所述洗衣机主体电连接时，检测所述蓄电池的电量，若确定所述蓄电池的电量小于预设电量，则向所述控制器发送充电信号；

所述控制器，还用于接收所述充电信号，并根据所述充电信号，对所述蓄电池进行充电；

所述蓄电池，用于为所述控制面板供电。

在上述方案中，只有电量传感器检测到蓄电池的电量小于预设电量时，才会触发控制器，对蓄电池进行充电，从而避免对蓄电池进行过度充电，影响蓄电池的使用寿命以及浪费电量等。

在一种可能的设计中，所述洗衣机主体还包括第一无线通信单元和执行机构，所述控制面板还包第二无线通信单元和显示屏；

所述第一无线通信单元，与所述控制器连接，用于接收用户通过终端设备发送的操作指令，并向所述控制器发送所述操作指令，所述操作指令用于指示调整所述洗衣机主体的运行参数；

所述控制器，用于接收所述操作指令，并根据所述操作指令，输出第一控制信号，并向所述执行机构和所述第二无线通信单元发送所述第一控制信号，所述第一控制信号用于指示将所述洗衣机主体的运行参数的值调整为第一目标值；

所述执行机构，与所述控制器连接，用于接收所述第一控制信号，并根据所述第一控制信号，将所述运行参数的值调整为所述第一目标值；

所述第二无线通信单元，与所述控制器连接，用于接收并根据所述第一控制信号，并向所述显示屏发送所述第一控制信号；

所述显示屏，与所述第二无线通信单元，用于接收所述第一控制信号，并根据所述第一控制信号显示所述第一目标值。

在上述方案中，洗衣机主体以及控制面板上均增设有无线通信单元，洗衣机主体上的无线通信单元可以与终端设备等进行通信，且能够与控制面板的无线通信单元进行通信，从而实现控制器对控制面板的无线控制，即使在洗衣机主体与控制面板分离的情况下，用户仍然能够使用终端设备对洗衣机主体进行控制，且控制面板依旧能够正常显示洗衣机主体的运行参数，以方便用户随时查看洗衣机主体的运行参数。

在一种可能的设计中，所述显示屏，还用于接收用户的输入操作，所述输入操作用于指示调整所述洗衣机主体的运行参数；

所述第二无线通信单元，还用于接收所述输入操作，并向所述第一无线通信单元发送所述输入操作；

所述第一无线通信单元，还用于接收所述输入操作，并向所述控制器发送所述输入操作；

所述控制器，还用于接收所述输入操作，并根据所述输入操作，生成第二控制信号，并向所述执行机构发送所述第二控制信号，所述第二控制信号用于指示将所述洗衣机主体的运行参数的值调整为第二目标值；

所述执行机构，还用于接收所述第二控制信号，并根据所述第二控制信号，将所述运行参数的值调整为所述第二目标值；

所述第二无线通信单元，还用于接收并根据所述第二控制信号，并向所述显示屏发送所述第二控制信号；

所述显示屏，还用于接收所述第二控制信号，并根据所述第二控制信号显示所述第二目标值。

在上述方案中，在洗衣机主体与控制面板分离的情况下，控制面板的无线通信单元与洗衣机主体的无线通信模块之间可以相互通信，从而实现控制面板与洗衣机主体之间的无线通信，方便用户的操作，提升用户体验。

在一种可能的设计中，所述系统还包括定时器；

所述定时器，与所述控制器连接，用于在所述显示屏开始显示所述第一目标值时进行计时；

所述控制器，还用于在所述定时器超时时，控制所述显示屏进入休眠状态。

在上述方案中，控制洗衣机的系统中还增设有定时器，当控制面板的显示屏处于某种状态的时长超出预设时长时，控制器控制显示屏进入休眠状态，从而减少显示屏耗能。

在一种可能的设计中，所述第一无线通信单元和所述第二无线通信单元均为紫蜂通信zigbee单元，或，

所述第一无线通信单元和所述第二无线通信单元均为无线保真wifi单元，或，

所述第一无线通信单元和所述第二无线通信单元均为蓝牙通信单元。

在上述方案中，提供了多种无线通信单元，从而可以满足不同用户的需求。

附图说明

图1为本申请实施例提供的控制洗衣机的系统的结构图一；

图2为本申请实施例提供的控制洗衣机的系统的结构图二；

图3为本申请实施例提供的一种显示面板的正面结构图；

图4为本申请实施例提供的一种凹槽的结构图；

图5为本申请实施例提供的一种显示面板的背面结构图；

图6为本申请实施例提供的控制洗衣机的系统的结构图三；

图7为本申请实施例提供的控制洗衣机的系统的结构图四；

图8为本申请实施例提供的控制洗衣机的系统的结构图五；

图9为本申请实施例提供的洗衣机主体的一种结构图；

图10为本申请实施例提供的一种固定底座与控制面板配合的结构图。

具体实施方式

为了更好的理解本申请实施例提供的技术方案，下面将结合说明书附图以及具体的实施方式进行详细的说明。

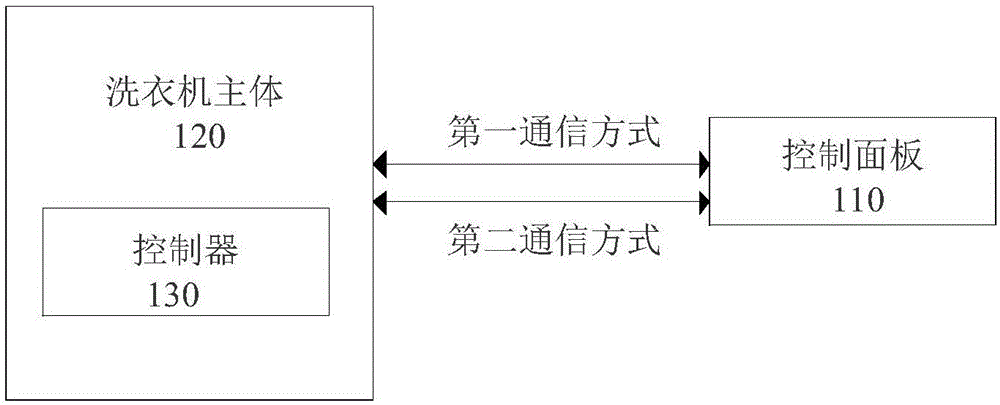

为了提高洗衣机控制面板设置的灵活性，本申请实施例中提供一种控制洗衣机的系统。请参照图1，该控制洗衣机的系统包括控制面板110和洗衣机本体120，控制面板110与洗衣机本体120可拆卸连接。洗衣机本体120包括控制器130。当控制面板110与洗衣机主体120电连接时，控制面板110与控制器130之间采用第一通信方式进行通信，当控制面板110与洗衣机主体120无电连接时，控制面板110与控制器130之间采用第二通信方式进行通信，第二通信方式与第一通信方式为不同的通信方式。

洗衣机本体120包括洗衣机能够正常工作所需部件。洗衣机主体120可以包括电机、内桶、回水装置、过滤件、水位开关阀等，关于洗衣机主体120包括的部件的结构以及连接关系等，可参考现有技术。

具体的，控制面板110与洗衣机本体120可拆卸连接，也就是说，控制面板110可以安装在洗衣机本体120上，也可以从洗衣机本体120上分离出来。当控制面板110安装在洗衣机本体120上时，控制面板110与洗衣机本体120之间是电连接，控制面板110与洗衣机本体120之间采用第一通信方式。当控制面板110从洗衣机本体120上分离出来时，控制面板110与洗衣机本体120之间没有电连接，控制面板110与洗衣机本体120之间采用第二通信方式进行通信。

其中，控制器130可以通过单片机来实现，例如通过型号为stm32f103ret6的单片机来实现，或者通过型号为mctrl660的显示屏控制器来实现，或者，控制器130也可以通过以x86架构为核心的集成电路来实现，例如英特尔处理器，或者，控制器130也可以通过自定义架构的芯片实现，例如现场可编程门阵列(fieldprogrammablegatearray，fpga)，本文不限制控制器130的实现方式。

第一通信方式例如有线通信，有线通信例如利用金属导线进行通信方式、通过串行外设接口(serialperipheralinterface，spi)的通信方式、或通过通用异步收发器(universalasynchronousreceivertransmitter，uart)的通信方式。第二通信方式例如无线通信，无线通信例如蓝牙通信、无线保真(wirelessfidelity，wifi)通信或紫蜂(zigbee)通信。

应当说明的是，本文中的第一通信方式和第二通信方式属于不同的通信方式，“第一通信方式”和“第二通信方式”中的“第一”和“第二”只是为了区分两种通信方式而赋予的名称，不对两种通信方式的通信速度等进行限制。

控制面板110与洗衣机本体120实现可拆卸连接方式有很多种，下面进行示例说明。

例如，请参照图2，图2表示该控制洗衣机的系统的机械结构示意图，该控制洗衣机的系统包括控制面板110和洗衣机主体120。请参照图3，图3表示控制面板110的正面结构图，该控制面板110上包括螺孔310。洗衣机主体120上包括螺栓，图中未示出。控制面板110通过螺孔310与洗衣机主体120上的螺栓配合，从而实现控制面板110与洗衣机主体120的可拆卸连接。控制面板110的正面可以理解为用户可以对控制面板进行直接操作的一面。

控制面板110的形状不同，对应控制面板110上的螺孔310的个数就不同。例如，控制面板110呈矩形，为了能够使得控制面板110能够在洗衣机主体120上设置得更加稳定，可以在控制面板110的四角上分别设置一个螺孔310。

为了方便用户随时查看洗衣机主体120的运行参数，请继续参照图3，控制面板110上还可以包括显示屏320。显示屏320可以设置在控制面板110的任意位置。显示屏320可以是触摸式显示屏，也可以是非触摸式显示屏。除此之外，为了方便用户操作，控制面板110上还可以设置按钮，按钮可以是旋转式按钮和/或按压式按钮。

其中，洗衣机主体120的运行参数包括洗衣模式、转速、洗衣时间、进水量、脱水时间中的一种或几种。洗衣模式是指预设的洗衣方式，例如快速洗涤、大物洗涤等。转速是指洗衣机主体120中的电机的转速等，洗衣时间是指预设的洗衣时长等。

或者例如，请参照图4，洗衣机主体120上包括凹槽410，凹槽410内设置有卡扣结构411，控制面板110通过卡扣结构411与洗衣机主体120配合连接。卡扣结构411，例如接口。请参照图4，控制面板110与凹槽410相适配，请参照图5，图5表示控制面板110的背面的结构示意图，控制面板110的背后设置有与接口相匹配的凸起500。接口可以是镀金接口，这样当控制面板110的凸起500插设在洗衣机主体120的接口中的同时，控制面板110与洗衣机主体120之间也就形成电连接。控制面板110的背面可以理解为相对于控制面板110的正面的一面。

为了实现控制面板110与洗衣机本体120之间在不同连接关系的情况下，控制面板110与洗衣机本体120之间能够实现通信。请参照图6，本申请实施例中，洗衣机本体120包括第一无线通信单元610和执行机构620。第一无线通信单元610和执行机构620均与控制器130通信连接。控制面板110包括第二无线通信单元630和显示屏320。第二无线通信单元630和显示屏320通信连接，第二无线通信单元630与控制器130之间通信连接。执行机构620包括前文提到的洗衣机主体120中的电机和/或水位开关阀。

控制面板110与洗衣机本体120之间的电连接情况不同，控制面板110与洗衣机本体120之间的通信方式也不同。在控制面板110与洗衣机本体120电连接的情况下，控制面板110中的第二无线通信单元630处于非工作状态，控制面板110与洗衣机本体120直接通过有线通信的方式进行通信，有线通信可以参照前文论述内容，此处不再赘述。

下面对在控制面板110与洗衣机本体120没有电连接的情况下，用户通过终端设备对洗衣机主体120进行控制，控制面板110与洗衣机本体120之间的通信过程进行说明。

在用户通过终端设备对洗衣机主体120进行控制的情况下，第一无线通信单元610接收用户通过终端设备发送的操作指令，再将该操作指令发送给控制器130。终端设备例如，手机或个人计算机等。

控制器130在接收到操作指令之后，根据该操作指令，再生成第一控制信号，向执行机构620生成第一控制信号，第一控制信号用于指示将洗衣机主体120的运行参数的值调整为第一目标值，例如用于指示将洗衣机主体120的电机转速调整为440r/min。

执行机构620接收到第一控制信号之后，根据第一控制信号，将洗衣机主体120的运行参数的值调整为第一目标值。

第二无线通信控制单元630在接收到第一控制信号之后，向显示屏320发送第一控制信号。

显示屏320在接收第一控制信号之后，根据第一控制信号显示第一目标值，从而用户可以在显示屏320上随时查看到洗衣机主体120的运行参数。

本申请实施例中，洗衣机主体120以及控制面板110上均增设有无线通信单元，洗衣机主体120上的无线通信单元可以与终端设备等进行通信，且能够与控制面板110的无线通信单元进行通信，从而实现控制器对控制面板110的无线控制。

另外，为了方便用户直接从终端设备上查看洗衣机主体的运行参数，控制器还可以将第一控制信号通过第一无线通信单元610发送给终端设备，使得终端设备能够根据该第一控制信号显示洗衣机主体120的运行参数。

下面对在控制面板110与洗衣机本体120没有电连接的情况下，用户通过直接通过控制面板110对洗衣机主体120进行控制，控制面板110与洗衣机本体120之间的通信过程进行说明。

例如，显示屏320为触摸式显示屏的时候，用户可以直接在显示屏320上进行输入操作，或者例如用户通过显示面板110上的按钮进行输入操作。总之，显示面板接收到了用户的输入操作，在显示面板接收到用户的输入操作之后，可以将输入操作发送给第二无线通信单元630。

第二无线通信单元630接收到该输入操作，并向第一无线通信单元610发送该输入操作。第一无线通信单元610接收到该输入操作之后，并将该输入操作发送给控制器130。

控制器130接收该输入操作，控制器130根据该输入操作，生成第二控制信号，并向执行机构620发送第二控制信号，第二控制信号用于指示将洗衣机主体120的运行参数的值调整为第二目标值。洗衣机主体120的运行参数可以参照前文论述的内容，此处不再赘述。

执行结构620接收第二控制信号，并根据第二控制信号将洗衣机主体120的运行参数的值调整到第二目标值。

显示屏320在接收第二控制信号之后，根据第二控制信号显示第二目标值。

其中，前文中的第一无线通信单元610和第二无线通信单元630均可以是蓝牙通信单元、wifi通信单元或zigbee通信单元。蓝牙通信单元例如，型号为csr8635的蓝牙模块。wifi通信单元例如，型号为rtl8188etv的wifi模块，或型号为mr09-ref2-457的wifi模块。

应当说明的是，当第一无线通信单元610采用zigbee通信单元的时候，洗衣机主体120与终端设备之间不一定能够直接通信，因此，还需在洗衣机主体120中增设第三无线通信单元。第三无线通信单元是能够与终端设备之间直接进行通信的单元，例如蓝牙通信单元或wifi通信单元。

本申请实施例中，在洗衣机主体与控制面板110分离的情况下，控制面板110的无线通信单元与洗衣机主体120的无线通信模块之间可以相互通信，从而实现控制面板110与洗衣机主体之间的无线通信，方便用户的操作，提升用户体验。

为了节省控制面板110消耗的电量，请参照图7，本申请实施例中的控制洗衣机的系统还包括定时器700，定时器700与控制器130连接，且与显示屏320连接。

具体的，定时器700在显示屏320开始显示第一目标值或第二目标值时进行计时，从而获得显示第一目标值或第二目标值的显示时长，当显示时长大于预设时长时，则定时器700超时。控制器130在定时器700超时时，控制显示屏320进入休眠状态，休眠状态是指显示屏320进入省电模式，例如降低显示屏320的显示亮度或暂停显示。

本申请实施例中，当显示屏320显示处于某种状态超时时，控制器130控制显示屏320进入休眠，从而节省显示屏320的功耗。

其中，定时器700的定时时长可以由用户设置，或者可以由控制洗衣机的系统出厂时默认的参数。

在显示屏320进入休眠之后，显示屏320从第二无线通信模块630接收到控制信号，或者显示屏320从用户接收到输入操作时，显示屏320进入工作状态。

为了使得控制面板110在与洗衣机本体120之间没有电连接情况下，依旧能够正常工作。请参照图8，该控制面板110还包括蓄电池820。蓄电池820可以理解为存储电量作为供电电源的器件。

具体的，当控制面板110与洗衣机本体120之间有电连接时，控制面板110直接通过市电进行供电，并通过市电对蓄电池820进行充电。当控制面板110与洗衣机本体120之间没有电连接时，控制面板110可以通过蓄电池820进行供电，实现正常工作。

当控制面板110与洗衣机本体120之间有电连接时，就对蓄电池820进行充电，那么蓄电池820电量较高的情况下，可能会造成市电的浪费。因此，请继续参照图8，控制面板110还可以包括电量传感器810。电量传感器810同时与蓄电池820和控制器130连接。

具体的，电量传感器810检测蓄电池820的电量，如果确定蓄电池820的电量小于预设电量的时候，向控制器130发送充电信号。控制器130在接收到充电信号之后，可以根据充电信号对蓄电池820进行充电。

本申请实施例中，只有蓄电池820的电量小于预设电量的时候，才对蓄电池820进行充电，从而避免对蓄电池820进行过度充电，而造成蓄电池820的使用寿命较短且浪费市电的情况。

作为一种实施例，本申请实施例中的控制洗衣机的系统还可以包括前文中提到的第一无线通信单元610、执行机构620、第二无线通信单元630和显示屏320。关于第一无线通信单元610、执行机构620、第二无线通信单元630和显示屏320的内容可以参照前文论述的内容，此处不再赘述。

当控制面板110从洗衣机本体120拆卸下来时，洗衣机本体120上原本安装控制面板110的位置就会暴露出来，为了避免暴露部分可能造成的安全隐患。因此，请参照图9，本申请实施例中，该控制洗衣机的系统还包括挡板900，该挡板900与洗衣机本体120之间可拆卸连接。

具体的，当控制面板110从洗衣机本体120拆卸下来时，可以将挡板900安装在洗衣机本体120上对应控制面板110的位置上，从而遮挡洗衣机本体120上原本安装控制面板110的部分。挡板900的材料例如，聚碳酸酯，聚碳酸酯是一种无色透明的材料，且韧性较好，可以起到保护洗衣机本体120的作用。

在控制面板110从洗衣机本体120拆卸下来之后，为了方便放置控制面板110，请参照图10，该控制洗衣机的系统还包括固定底座1001，控制面板110可以直接卡设在固定底座1001中。

尽管已描述了本申请的优选实施例，但本领域内的技术人员一旦得知了基本创造性概念，则可对这些实施例做出另外的变更和修改。所以，所附权利要求意欲解释为包括优选实施例以及落入本申请范围的所有变更和修改。

显然，本领域的技术人员可以对本申请进行各种改动和变型而不脱离本申请的精神和范围。这样，倘若本申请的这些修改和变型属于本申请权利要求及其等同技术的范围之内，则本申请也意图包含这些改动和变型在内。
