一种衣物识别系统及衣物识别方法与流程

本发明涉及家用电器领域，具体的说，涉及一种衣物识别系统及衣物识别方法。

背景技术：

衣物处理领域新出现的带衣物识别功能的洗衣机可以对带有衣物识别标签的衣服进行识别，并根据衣物信息选择相应的洗涤程序，同时还可以通过移动终端查看到所洗衣服信息。

现有技术中，衣物识别装置是设置在衣物处理设备上的，而非独立的衣物识别模块，因此对衣物的识别基于衣物处理设备上。

另一方面，现有技术中，通常将衣物识别模块设置在衣物处理设备上，例如洗衣机的衣物投放口，或者直接设置在衣物处理设备内的箱体内，以对衣物进行识别，识别衣物结束后，衣物处理设备需要进行数据分析处理推荐适宜的衣物处理程序，该技术方案中，在每次进行衣物处理时，衣物处理设备均需要先进行衣物识别过程，从而根据衣物识别结果进行匹配衣物处理程序，从而使得衣物处理过程具有较大的局限，且每次进行衣物识别均需要大量时间，且无法保证衣物均被识别，又如，将具有电子标签的衣物和不具有电子标签的同时进行洗涤时，衣物识别模块仅仅能识别部分衣物，此时则需要用户参与提示未被识别的衣物信息。若能够被识别的衣物保存在智能终端或者衣物处理设备上，则在下次进行衣物处理时，用户直接在衣物处理设备或智能终端上选择待洗衣物的衣物信息，而不需要衣物处理设备进行衣物识别，从而使得衣物处理过程更加灵活，用户可以单独在衣物处理设备或智能终端上创建一件衣物，编辑该衣物的具体衣物信息，从而使得不具有电子标签的衣物也可以享受到衣物处理设备自动匹配程序的功能。

有鉴于此，特提出本发明。

技术实现要素：

本发明要解决的技术问题在于克服现有技术的不足，提供一种衣物识别系统，在该系统中，衣物识别模块独立设置，可与智能终端或衣物处理设备通信连接，将识别的衣物信息保存至衣物处理设备或智能终端上，从而在进行衣物处理时，直接通过在衣物处理设备或智能终端上选择待洗衣物的衣物信息后，由衣物处理设备或智能终端推荐衣物处理程序，衣物处理设备根据所推荐的衣物处理程序执行衣物处理过程。

为解决上述技术问题，本发明采用的技术方案的基本构思是：

一种衣物识别系统，包括：

智能终端和/或衣物处理设备、独立设置的衣物识别装置，衣物识别装置与智能终端/衣物处理设备通信连接；

衣物识别装置识别衣物信息，并将识别结果发送至智能终端和/或衣物处理设备；

智能终端和/或衣物处理设备接收衣物识别装置识别的衣物信息并保存。

在上述方案中，衣物识别模块独立设置，可与智能终端或衣物处理设备通信连接，将识别的衣物信息保存至衣物处理设备或智能终端上，从而在进行衣物处理时，直接通过在衣物处理设备或智能终端上选择待洗衣物的衣物信息后，由衣物处理设备或智能终端推荐衣物处理程序，衣物处理设备根据所推荐的衣物处理程序执行衣物处理过程。

优选的，所述的衣物识别装置包括有无线模块，以与智能终端/衣物处理设备无线连接；

或，所述衣物识别装置通过数据线与智能终端/衣物处理设备通信连接。

在上上述方案中，优选所述的衣物识别装置设置有无线模块，从而有利于该衣物识别装置成为独立的装置。

优选的，所述的衣物识别装置包括有衣物识别模块和无线模块，无线模块将衣物识别模块识别的衣物信息无线发送至智能终端或衣物处理设备进行保存。

优选的，所述的衣物识别装置与智能终端无线通信连接，所述的智能终端与衣物处理设备无线通信连接；

所述的衣物识别模块将识别的衣物信息发送至智能终端进行保存，用户在智能终端上所保存的衣物信息中选定衣物信息并发送至衣物处理设备，或用户在智能终端上选定衣物信息，智能终端根据所选定的衣物信息生成衣物处理程序，并发送至衣物处理设备。

在上述方案中，衣物处理设备或智能终端对衣物信息进行数据处理生成衣物处理程序。

优选的，所述衣物识别模块为rfid模块，所述的无线模块为nfc模块，所述的rfid模块与nfc模块共用部分结构，所述的衣物识别模块还包括有控制模块，控制模块切换rfid模块与nfc模块开启，所述的智能终端具有nfc功能。

在上述方案中，控制模块切换rfid模块与nfc模块开启，衣物识别模块可以在rfid识别模式和nfc通讯模式下转换，从而省去了额外的通讯模块，便于与带有nfc功能的智能手机通讯。

本发明的另一目的在于提供一种应用于上述的衣物识别系统的衣物识别方法，包括：衣物识别装置预先识别衣物信息，并发送至智能终端和/或衣物处理设备，智能终端和/或衣物处理设备对衣物信息进行保存，以在后期进行衣物处理时，根据用户在智能终端和/或衣物处理设备上选定的衣物信息推荐衣物处理程序。

在上述方案中，在进行衣物处理时，直接通过在衣物处理设备或智能终端上选择待洗衣物的衣物信息后，由衣物处理设备或智能终端推荐衣物处理程序，衣物处理设备根据所推荐的衣物处理程序执行衣物处理过程，或者衣物处理设备与智能终端通过服务器连接通信，服务器进行衣物处理程序的匹配过程，智能终端用于选定衣物信息，供服务器进行数据处理。

优选的，衣物识别装置的无线模块将衣物识别模块识别的衣物信息发送至智能终端进行保存，智能终端接受用户在所保存的若干衣物信息中选定待洗衣物的衣物信息后，进行数据处理生成衣物处理程序并发送至衣物处理设备，衣物处理设备根据所述衣物处理程序执行相应的控制；

或，所述智能终端接受用户选定待洗衣物的衣物信息后，将用户所选定的衣物信息发送至衣物处理设备，衣物处理设备根据该衣物信息生成衣物处理程序，并执行所述的衣物处理程序。

优选的，智能终端和/或衣物处理设备在保存衣物信息的过程中还接受用户操作，标记各衣物信息；

优选的，智能终端和/或衣物处理设备包括有显示装置，显示由衣物识别装置识别的衣物信息，所述标记各衣物信息包括智能终端和/或衣物处理设备接受用户操作，给被识别的衣物信息添加名称和/或图像。

在上述方案中，通过给被识别的衣物信息添加名称和/或图像，有利于用户快速对衣物的识别，该图像可通过智能终端拍摄衣物的实物照片。

优选的，将衣物靠近衣物识别装置，或将衣物识别装置靠近衣物进行衣物识别，衣物识别装置识别衣物的方法包括单件扫描识别或批量扫描识别。

优选的，所述的单件扫描识别为衣物识别装置的控制模块控制rfid模块开启，识别一件衣物后，切换控制nfc模块开启，以将识别信息发送至智能终端，智能终端接收到识别信息后，接收用户操作标记该识别信息；

所述的批量扫描识别为衣物识别装置的控制模块控制rfid模块开启，识别多件衣物后，切换控制nfc模块开启，以将各衣物信息同时发送至智能终端，智能终端接收用户操作，依次标记各衣物信息。

在上述方案中，通过批量扫描识别可提高识别效率，降低了rfid模块和nfc模块的切换开启频率。

通过采用上述技术方案，使得本发明具有以下有益效果：

1、本发明的衣物识别系统包括：智能终端和/或衣物处理设备、独立设置的衣物识别装置，衣物识别装置与智能终端/衣物处理设备通信连接；衣物识别装置识别衣物信息，并将识别结果发送至智能终端和/或衣物处理设备；智能终端和/或衣物处理设备接收衣物识别装置识别的衣物信息并保存。本发明中，衣物识别模块独立设置，可与智能终端或衣物处理设备通信连接，将识别的衣物信息保存至衣物处理设备或智能终端上，从而在进行衣物处理时，直接通过在衣物处理设备或智能终端上选择待洗衣物的衣物信息后，由衣物处理设备或智能终端推荐衣物处理程序，衣物处理设备根据所推荐的衣物处理程序执行衣物处理过程。

2、本发明中衣物识别模块为rfid模块，所述的无线模块为nfc模块，所述的rfid模块与nfc模块共用部分结构，所述的衣物识别模块还包括有控制模块，控制模块切换rfid模块与nfc模块开启，所述的智能终端具有nfc功能。控制模块切换rfid模块与nfc模块开启，衣物识别模块可以在rfid识别模式和nfc通讯模式下转换，从而省去了额外的通讯模块，便于与带有nfc功能的智能手机通讯。

3、智能终端和/或衣物处理设备在保存衣物信息的过程中还接受用户操作，标记各衣物信息；智能终端和/或衣物处理设备包括有显示装置，显示由衣物识别装置识别的衣物信息，所述标记各衣物信息包括智能终端和/或衣物处理设备接受用户操作，给被识别的衣物信息添加名称和/或图像，通过给被识别的衣物信息添加名称和/或图像，有利于用户快速对衣物的识别，该图像可通过智能终端拍摄衣物的实物照片。

4、将衣物靠近衣物识别装置，或将衣物识别装置靠近衣物进行衣物识别，衣物识别装置识别衣物的方法包括单件扫描识别或批量扫描识别。所述的单件扫描识别为衣物识别装置的控制模块控制rfid模块开启，识别一件衣物后，切换控制nfc模块开启，以将识别信息发送至智能终端，智能终端接收到识别信息后，接收用户操作标记该识别信息；所述的批量扫描识别为衣物识别装置的控制模块控制rfid模块开启，识别多件衣物后，切换控制nfc模块开启，以将各衣物信息同时发送至智能终端，智能终端接收用户操作，依次标记各衣物信息，通过批量扫描识别可提高识别效率，降低了rfid模块和nfc模块的切换开启频率。

下面结合附图对本发明的具体实施方式作进一步详细的描述。

附图说明

附图作为本申请的一部分，用来提供对本发明的进一步的理解，本发明的示意性实施例及其说明用于解释本发明，但不构成对本发明的不当限定。显然，下面描述中的附图仅仅是一些实施例，对于本领域普通技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图。在附图中：

图1是衣物识别装置与衣物处理设备的通信示意图；

图2是衣物识别装置与智能终端的通信示意图；

图3是衣物识别装置与衣物处理设备的另一通信示意图；

图4是实施例二中提供的一种衣物识别步骤图。

需要说明的是，这些附图和文字描述并不旨在以任何方式限制本发明的构思范围，而是通过参考特定实施例为本领域技术人员说明本发明的概念。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对实施例中的技术方案进行清楚、完整地描述，以下实施例用于说明本发明，但不用来限制本发明的范围。

在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例一

本实施例一提供一种衣物识别系统，包括：

智能终端和/或衣物处理设备、独立设置的衣物识别装置，衣物识别装置与智能终端/衣物处理设备通信连接；

衣物识别装置识别衣物信息，并将识别结果发送至智能终端和/或衣物处理设备；

智能终端和/或衣物处理设备接收衣物识别装置识别的衣物信息并保存。

在上述方案中，衣物识别模块独立设置，可与智能终端或衣物处理设备通信连接，将识别的衣物信息保存至衣物处理设备或智能终端上，从而在进行衣物处理时，直接通过在衣物处理设备或智能终端上选择待洗衣物的衣物信息后，由衣物处理设备或智能终端推荐衣物处理程序，衣物处理设备根据所推荐的衣物处理程序执行衣物处理过程。

优选的，所述的衣物识别装置包括有无线模块，以与智能终端/衣物处理设备无线连接；

或，所述衣物识别装置通过数据线与智能终端/衣物处理设备通信连接。

在上上述方案中，优选所述的衣物识别装置设置有无线模块，从而有利于该衣物识别装置成为独立的装置。

优选的，所述的衣物识别装置包括有衣物识别模块和无线模块，无线模块将衣物识别模块识别的衣物信息无线发送至智能终端或衣物处理设备进行保存。

优选的，所述的衣物识别装置与智能终端无线通信连接，所述的智能终端与衣物处理设备无线通信连接；

所述的衣物识别模块将识别的衣物信息发送至智能终端进行保存，用户在智能终端上所保存的衣物信息中选定衣物信息并发送至衣物处理设备，或用户在智能终端上选定衣物信息，智能终端根据所选定的衣物信息生成衣物处理程序，并发送至衣物处理设备。

在上述方案中，衣物处理设备或智能终端对衣物信息进行数据处理生成衣物处理程序。

优选的，所述衣物识别模块为rfid模块，所述的无线模块为nfc模块，所述的rfid模块与nfc模块共用部分结构，所述的衣物识别模块还包括有控制模块，控制模块切换rfid模块与nfc模块开启，所述的智能终端具有nfc功能。

在上述方案中，控制模块切换rfid模块与nfc模块开启，衣物识别模块可以在rfid识别模式和nfc通讯模式下转换，从而省去了额外的通讯模块，便于与带有nfc功能的智能手机通讯。

本实施例中，衣物识别装置与衣物处理设备、智能终端的关系具体如下：

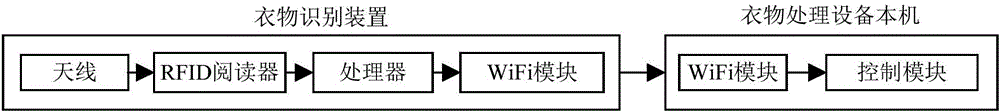

参见图1所示，一种方案是：所述的衣物识别装置独立设置，包括有rfid阅读器和通信模块，所述的通信模块优选为wifi模块，通过该wifi模块与衣物处理设备本机连接通信；具体的，衣物识别装置包括射频天线、rfid阅读器、mcu处理器，wifi模块，射频天线与衣物上的rfid电子标签进行耦合获取标签内编码信息，阅读器将天线所获取的信息解读并发送给mcu处理器，mcu处理器对所读取的衣服信息进行数据缓存处理，并按照协议通过wifi模块发送给衣物处理设备本机；衣物处理设备本机包括wifi模块、控制模块，wifi模块接收来自衣物识别装置的数据，控制模块处理所获取的数据，并根据用户操作保存所接收到的衣物信息。

参见图2所示，衣物识别装置的通信模块为nfc模块，智能终端也设置有nfc模块，则衣物识别装置将rfid阅读器读取的衣物信息通过nfc模块发送至智能终端，智能终端进行衣物信息的保存。当然的，参见图3所示，也可以是衣物处理设备上的通讯模块为nfc模块，所述的衣物识别装置通过nfc模块将识别信息发送至衣物处理设备进行数据保存。

在衣物处理设备或智能终端存储衣物信息后，可直接接受用户选择待洗衣物信息进行程序匹配，生成适宜的衣物处理程序，以下提供具体应用场景：

1、用户在将衣物投放在衣物处理设备后，在衣物处理设备的显示面板上选择待洗衣物的衣物信息，衣物处理设备则根据该衣物信息，推荐适宜的衣物处理程序。

2、用户在将衣物投放在衣物处理设备后，在智能终端上选择衣物信息，智能终端根据用户所选定的衣物信息推荐衣物处理程序，并发送至衣物处理设备进行衣物处理，或智能只将衣物信息发送至衣物处理设备，衣物处理设备接收到该信息后，推荐衣物处理程序。

3、用户将带有电子标签的衣物和不带有电子标签的衣物投放在衣物处理设备后，衣物处理设备进行衣物识别，用户在衣物处理程序或智能终端上进一步选定预先存储的不带有电子标签的衣物的衣物信息，衣物处理设备根据所识别的衣物信息和用户选定的衣物信息进行数据处理，推荐衣物处理程序。

实施例二

本实施例二提供一种应用于上述实施例一中的衣物识别系统的衣物识别方法，包括：衣物识别装置预先识别衣物信息，并发送至智能终端和/或衣物处理设备，智能终端和/或衣物处理设备对衣物信息进行保存，以在后期进行衣物处理时，根据用户在智能终端和/或衣物处理设备上选定的衣物信息推荐衣物处理程序。

在上述方案中，在进行衣物处理时，直接通过在衣物处理设备或智能终端上选择待洗衣物的衣物信息后，由衣物处理设备或智能终端推荐衣物处理程序，衣物处理设备根据所推荐的衣物处理程序执行衣物处理过程，或者衣物处理设备与智能终端通过服务器连接通信，服务器进行衣物处理程序的匹配过程，智能终端用于选定衣物信息，供服务器进行数据处理。

优选的，衣物识别装置的无线模块将衣物识别模块识别的衣物信息发送至智能终端进行保存，智能终端接受用户在所保存的若干衣物信息中选定待洗衣物的衣物信息后，进行数据处理生成衣物处理程序并发送至衣物处理设备，衣物处理设备根据所述衣物处理程序执行相应的控制；

或，所述智能终端接受用户选定待洗衣物的衣物信息后，将用户所选定的衣物信息发送至衣物处理设备，衣物处理设备根据该衣物信息生成衣物处理程序，并执行所述的衣物处理程序。

优选的，智能终端和/或衣物处理设备在保存衣物信息的过程中还接受用户操作，标记各衣物信息；

优选的，智能终端和/或衣物处理设备包括有显示装置，显示由衣物识别装置识别的衣物信息，所述标记各衣物信息包括智能终端和/或衣物处理设备接受用户操作，给被识别的衣物信息添加名称和/或图像。

在上述方案中，通过给被识别的衣物信息添加名称和/或图像，有利于用户快速对衣物的识别，该图像可通过智能终端拍摄衣物的实物照片。

优选的，将衣物靠近衣物识别装置，或将衣物识别装置靠近衣物进行衣物识别，衣物识别装置识别衣物的方法包括单件扫描识别或批量扫描识别。

优选的，所述的单件扫描识别为衣物识别装置的控制模块控制rfid模块开启，识别一件衣物后，切换控制nfc模块开启，以将识别信息发送至智能终端，智能终端接收到识别信息后，接收用户操作标记该识别信息；

所述的批量扫描识别为衣物识别装置的控制模块控制rfid模块开启，识别多件衣物后，切换控制nfc模块开启，以将各衣物信息同时发送至智能终端，智能终端接收用户操作，依次标记各衣物信息。

在上述方案中，通过批量扫描识别可提高识别效率，降低了rfid模块和nfc模块的切换开启频率。

参见图4所示，提供一种较佳的衣物识别步骤：

s1、衣物识别装置识别衣物后，将识别信息发送至智能终端；

s2、智能终端接收用户操作，标记衣物信息；

s3、用户将衣物投放在衣物处理设备中；

s4、用户在智能终端上选定待洗衣物信息，智能终端推荐衣物处理程序，并发送至衣物处理设备；

s5、衣物处理设备根据所接收到衣物处理程序执行相应的控制。

以上所述仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，虽然本发明已以较佳实施例揭露如上，然而并非用以限定本发明，任何熟悉本专利的技术人员在不脱离本发明技术方案范围内，当可利用上述提示的技术内容做出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本发明技术方案的内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明方案的范围内。
