一种铁皮石斛种植用营养液喷洒装置的制作方法

本实用新型涉及铁皮石斛种植技术领域，具体为一种铁皮石斛种植用营养液喷洒装置。

背景技术：

铁皮石斛生于海拔达1600米的山地半阴湿的岩石上，主要分布于中国安徽、浙江、福建等地。其茎入药，属补益药中的补阴药：益胃生津，滋阴清热。

铁皮石斛在种植的过程中，需要定时对其进行营养液喷洒，从而保证铁皮石斛的健康生长，目前市面上大多数营养液的制作都是通过微生物发酵之后产生的溶液，现有的铁皮石斛喷洒装置都是人工进行搅拌营养液然后才进行喷洒，由于人工进行搅拌会造成混合不均匀的现象，这样在喷洒时就会造成喷洒营养液效果不均匀的问题，而且增加了工作人员的劳动强度，从而降低了喷洒装置的工作效率。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种铁皮石斛种植用营养液喷洒装置，该铁皮石斛种植用营养液喷洒装置能够促使营养液搅拌均匀、降低了工作人员的劳动强度，而且更大程度的增加了喷洒装置的工作效率。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种铁皮石斛种植用营养液喷洒装置，包括车体、混料装置和喷洒装置本体，所述车体顶部的中心处固定安装有混料装置，所述混料装置的右侧并位于车体的顶部固定安装有喷洒装置本体。

所述车体包括有支撑板、容纳槽、万向轮、缓冲弹簧和推把，所述支撑板底面的两端开设有两个容纳槽，两个所述容纳槽底端的内腔套装有两个万向轮，两个所述万向轮的顶端固定连接有两个缓冲弹簧。

所述混料装置包括有滑轨、滑块、桶体、固定箱、第一减速电机、固定轴承、驱动轴、搅拌杆、通孔、进料口、驱动板、驱动槽、齿条、第二减速电机和驱动齿轮，所述支撑板顶面的中心处固定连接有滑轨，所述滑轨中心处的表面卡接有滑块，所述滑块的顶面固定连接有桶体，所述桶体顶面的中心处固定连接有固定箱，所述固定箱内腔的顶端固定安装有第一减速电机，所述桶体内腔顶面和底面的中心处镶嵌有两个固定轴承，两个所述固定轴承的内腔均插接有驱动轴，所述驱动轴的顶端通过联轴器与第一减速电机底端的输出轴末端固定连接，所述驱动轴的两侧面均固定连接有搅拌杆，所述搅拌杆的正面均开设有通孔，所述桶体顶面的左端连通有进料口，所述桶体左侧面的底部固定连接有驱动板，所述驱动板正面的左端开设有驱动槽，所述驱动槽内腔的顶面和底面固定连接有两个齿条，所述驱动板的后方并位于支撑板的顶面固定安装有第二减速电机，所述第二减速电机前端的输出轴末端固定安装有驱动齿轮。

所述喷洒装置本体包括有抽水泵、抽水管、排水管、支撑杆、喷头和水阀，所述桶体的右侧并位于支撑板的顶面安装有抽水泵，所述抽水泵右上方的抽水口连通有抽水管，所述抽水管远离抽水泵的一端贯穿桶体右侧面的底部并延伸到桶体的内部，所述抽水泵右端的排水口连通有排水管，所述抽水泵的右侧并位于支撑板的顶面固定连接有支撑杆，所述支撑杆的顶端固定连接有喷头，所述排水管远离抽水泵的一端与喷头的左端连通，所述排水管靠近喷头的一端固定安装有水阀。

优选的，所述容纳槽和万向轮的数量均有四个，且四个容纳槽和万向轮分别分布在支撑板底面的四角处。

优选的，所述驱动轴顶端和底端的表面分别与两个固定轴承的内壁固定连接。

优选的，所述搅拌杆的数量有八个，且搅拌杆每四个分为一组，共分为两组，两组所述搅拌杆均以驱动轴为中心线对称分布。

优选的，所述驱动齿轮表面上的齿尖量只占驱动齿轮圆周的五分之二，所述驱动齿轮与齿条之间为传动连接。

优选的，所述滑块的槽面与滑轨的表面滑动连接。

本实用新型具有的有益效果：本实用新型通过第一减速电机和第二减速电机的配合使用，第一减速电机启动可以带动驱动轴转动，驱动轴转动就可以带动搅拌杆转动，通过搅拌杆的转动就可以先一步对桶体内部水和微生物发酵溶液的搅拌，而第二减速电机的启动可以带动驱动齿轮转动，驱动齿轮转动就可以带动驱动板持续进行左右运动，驱动板进行左右运动就可以带动桶体进行左右运动，通过桶体的左右运动与搅拌杆的搅拌共同配合下，就可以促使微生物溶液搅拌的更加均匀；通过设置的通孔，通孔可以减少了搅拌杆搅拌时的阻力，从而保证了搅拌杆的安全性，这样也进一步降低了第一减速电机消耗的电能；通过混合装置与喷洒装置的配合使用，就可以促使桶体内部的微生物溶液搅拌的更加均匀，从而降低了工作人员的劳动强度，同时，还能够提高喷洒装置的工作效率，进一步提高了整个喷洒装置的实用性。

附图说明

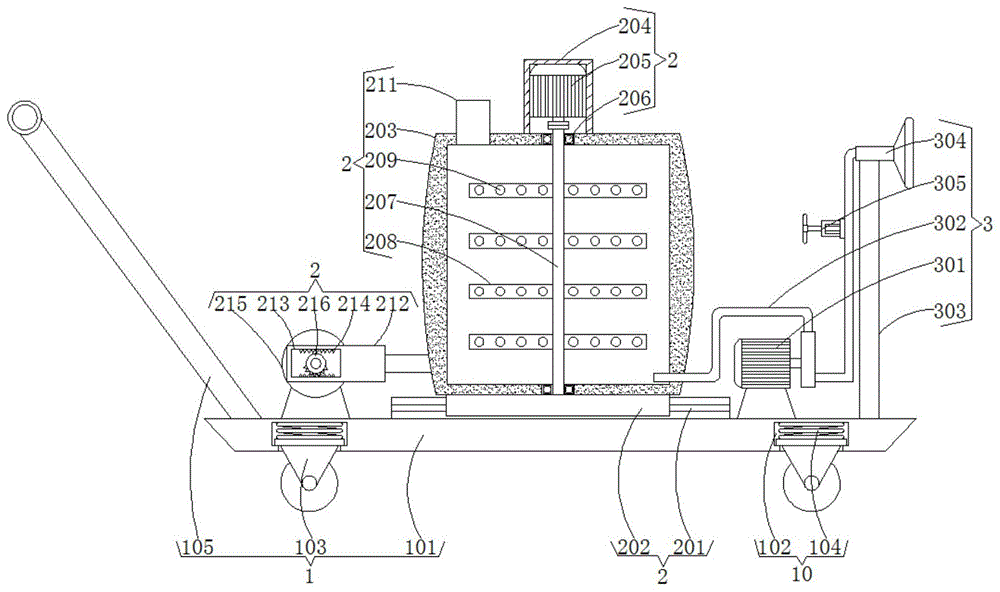

图1为本实用新型结构示意图；

图2为本实用新型结构的正视图。

图中：1车体、101支撑板、102容纳槽、103万向轮、104缓冲弹簧、105推把、2混料装置、201滑轨、202滑块、203桶体、204固定箱、205第一减速电机、206固定轴承、207驱动轴、208搅拌杆、209通孔、211进料口、212驱动板、213驱动槽、214齿条、215第二减速电机、216驱动齿轮、3喷洒装置本体、301抽水泵、302抽水管、303排水管、304支撑杆、305喷头、306水阀。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

请参阅图1-图2，本实用新型提供一种技术方案：一种铁皮石斛种植用营养液喷洒装置，包括车体1、混料装置2和喷洒装置本体3，车体1顶部的中心处固定安装有混料装置2，混料装置2的右侧并位于车体1的顶部固定安装有喷洒装置本体3。

车体1包括有支撑板101、容纳槽102、万向轮103、缓冲弹簧104和推把105，支撑板101底面的两端开设有两个容纳槽102，容纳槽102和万向轮103的数量均有四个，且四个容纳槽102和万向轮103分别分布在支撑板底面的四角处，两个容纳槽102底端的内腔套装有两个万向轮103，两个万向轮103的顶端固定连接有两个缓冲弹簧104，缓冲弹簧104可以对车体1移动时起到减震的效果。

混料装置2包括有滑轨201、滑块202、桶体203、固定箱204、第一减速电机205、固定轴承206、驱动轴207、搅拌杆208、通孔209、进料口211、驱动板212、驱动槽213、齿条214、第二减速电机215和驱动齿轮216，支撑板101顶面的中心处固定连接有滑轨201，滑轨201中心处的表面卡接有滑块202，滑块202的槽面与滑轨201的表面滑动连接，滑块202的顶面固定连接有桶体203，桶体203顶面的中心处固定连接有固定箱204，固定箱204内腔的顶端固定安装有第一减速电机205，第一减速电机205启动可以带动驱动轴207转动，驱动轴207转动就可以带动搅拌杆208转动，通过搅拌杆208的转动就可以先一步对桶体203内部微生物发酵溶液的搅拌，桶体203内腔顶面和底面的中心处镶嵌有两个固定轴承206，两个固定轴承206的内腔均插接有驱动轴207，驱动轴207顶端和底端的表面分别与两个固定轴承206的内壁固定连接，驱动轴207的顶端通过联轴器与第一减速电机205底端的输出轴末端固定连接，驱动轴207的两侧面均固定连接有搅拌杆208，搅拌杆208的数量有八个，且搅拌杆208每四个分为一组，共分为两组，两组搅拌杆208均以驱动轴207为中心线对称分布，搅拌杆208的正面均开设有通孔209，桶体1顶面的左端连通有进料口211，桶体203左侧面的底部固定连接有驱动板212，驱动板212正面的左端开设有驱动槽213，驱动槽213内腔的顶面和底面固定连接有两个齿条214，驱动板212的后方并位于支撑板101的顶面固定安装有第二减速电机215，第二减速电机215的启动可以带动驱动齿轮216转动，根据驱动齿轮216的运动轨迹可以带动上下两个齿条214持续向相反的方向运动，通过上下齿条214进行相反的运动就可以带动驱动板212持续进行左右运动，驱动板212进行左右运动就可以带动桶体203进行左右运动，通过桶体203的左右运动与搅拌杆208的搅拌共同配合下，就可以促使微生物发酵溶液搅拌的更加均匀，第二减速电机215前端的输出轴末端固定安装有驱动齿轮216，驱动齿轮216表面上的齿尖量只占驱动齿轮216圆周的五分之二，驱动齿轮216与齿条214之间为传动连接。

喷洒装置本体3包括有抽水泵301、抽水管302、排水管303、支撑杆304、喷头305和水阀306，桶体203的右侧并位于支撑板101的顶面安装有抽水泵301，抽水泵301启动就可以带动抽水管302把桶体203内腔的微生物发酵溶液给传输到排水管303的内部，排水管303再把混合好的微生物发酵溶液通过喷头305给喷洒到铁皮石斛本体上，这样就可以完成对微生物发酵溶液的喷洒，抽水泵301右上方的抽水口连通有抽水管302，抽水管302远离抽水泵301的一端贯穿桶体203右侧面的底部并延伸到桶体203的内部，抽水泵301右端的排水口连通有排水管303，抽水泵301的右侧并位于支撑板101的顶面固定连接有支撑杆304，支撑杆304的顶端固定连接有喷头305，排水管303远离抽水泵301的一端与喷头305的左端连通，排水管303靠近喷头的一端固定安装有水阀306，水阀306可以控制喷洒装置3喷营养液时的流量大小。

使用时，首先把营养液通过进料口211给传输到桶体203的内部，这时就可以同时启动第一减速电机205和第二减速电机215，第一减速电机205启动可以带动驱动轴207转动，驱动轴207转动就可以带动搅拌杆208转动，通过搅拌杆208的转动就可以先一步对桶体203内部营养液的搅拌，而第二减速电机215的启动可以带动驱动齿轮216转动，根据驱动齿轮216的运动轨迹可以带动上下两个齿条214持续向相反的方向运动，通过上下齿条214进行相反的运动就可以带动驱动板212持续进行左右运动，驱动板212进行左右运动就可以带动桶体203进行左右运动，通过桶体203的左右运动与搅拌杆208的搅拌共同配合下，就可以促使营养液搅拌的更加均匀，当营养液搅拌均匀后，就可以推动推把105，并把车体1运输到需喷洒营养液的铁皮石斛旁边，这时就可以启动抽水泵301，抽水泵301启动就可以带动抽水管302把桶体203内腔的微生物发酵溶液给传输到排水管303的内部，排水管303再把搅拌均匀的微生物发酵溶液通过喷头305给喷洒到铁皮石斛本体上，这样就可以完成对营养液的喷洒，进而可以促使铁皮石斛本体可以更加健康的生长。

最后，应当指出，以上实施例仅是本实用新型较有代表性的例子。显然，本实用新型不限于上述实施例，还可以有许多变形。凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均应认为属于本实用新型的保护范围。
