一种林下养殖用栖架的制作方法

本实用新型涉及养殖技术领域，尤其涉及一种林下养殖用栖架。

背景技术：

土鸡以及土鸡蛋具有极高的营养价值，目前土鸡养殖主要是将土鸡养殖在林下的栖息架上，但现有的栖息架通常为三角架或棚架，不能够很好的固定于地面上，当栖息架上土鸡聚集导致栖息架一侧受力不均或在刮风天气时，栖息架极易倾倒，导致土鸡受伤甚至死亡。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种林下养殖用栖架。

为了实现上述目的，本实用新型采用了如下技术方案：

一种林下养殖用栖架，包括栖息箱，所述栖息箱包括遮雨顶棚，且遮雨顶棚底部两边均通过螺丝固定有矩形状结构的支撑框，两个所述支撑框之间从上往下依次设有等距离分布的栅格板，且栅格板的两边外壁分别与两个支撑框相对一侧外壁连接，两个所述支撑框的两侧外壁上均连接有固定拉杆，所述固定拉杆包括与支撑框连接的球头铰链、与球头铰链连接的连接杆、套接于连接杆外壁上的套管、与套管连接的固定块和焊接于固定块一侧外壁上的金属弹片，所述固定块的一侧外壁上开设有贯穿固定块的插槽，所述金属弹片远离固定块的一端穿过插槽，所述栖息箱的底部通过螺丝连接有接物槽，且接物槽包括两个梯形状结构的固定框，两个所述固定框的底部通过螺丝连接有同一块倾斜设置的底板，且两个固定框的底部内壁上均铰接有侧板。

优选的，所述遮雨顶棚为弧形状顶盖或三角状顶盖，且遮雨顶棚的两边外壁均延伸至支撑框的外侧。

优选的，所述连接杆的外壁与套管的内壁滑动连接，且套管的外壁上通过螺纹连接有第一禁锢螺栓，第一禁锢螺栓与连接杆形成紧固配合。

优选的，所述固定块的一边外壁上通过螺纹连接有第二禁锢螺栓，且第二禁锢螺栓与金属弹片形成紧固配合。

优选的，所述侧板的顶部外壁与固定框的顶部内壁相卡接，且侧板的顶部外壁与固定框的顶部内壁之间设有密封圈。

本实用新型的有益效果为：

1、固定拉杆的长度可通过连接杆插接于套管内的长度进行调节，且金属弹片能够套接于树木上，且能够根据树木的直径调节金属弹片与固定块之间的长度，适于固定不同直径的树木，栖息箱的四角通过球头铰链与固定拉杆连接，便于调节固定拉杆的方向，以使固定拉杆适应树木的角度和树木与栖息箱之间的距离，能够将栖息箱固定于四颗树木上，增加栖息箱的稳定性；

2、土鸡排泄的粪便穿过栅格板掉落在梯形状结构的接物槽上，转动并放下侧板后，能够沿倾斜设置的底板上清扫粪便，便于清理接物槽。

附图说明

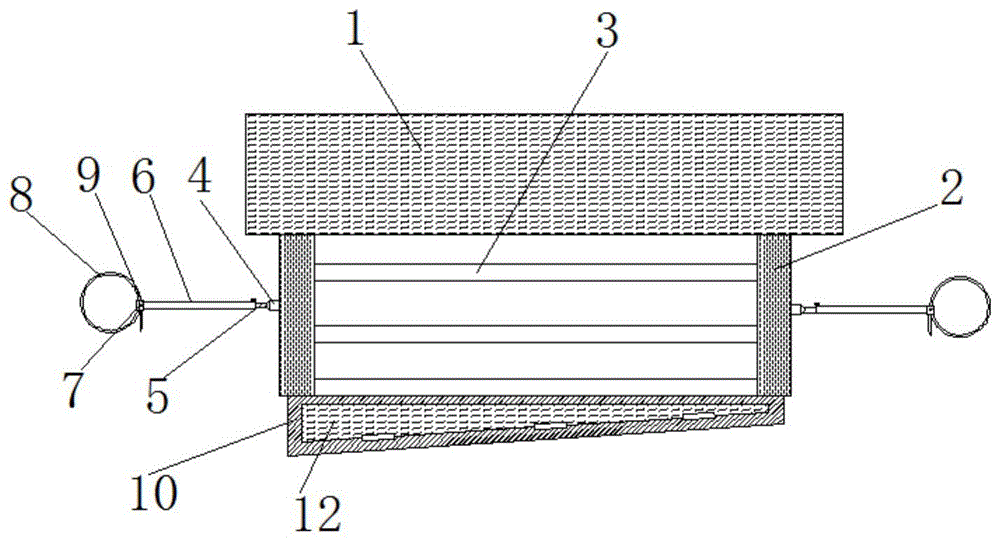

图1为本实用新型提出的一种林下养殖用栖架的正面结构示意图；

图2为本实用新型提出的一种林下养殖用栖架的侧视结构示意图；

图3为本实用新型提出的一种林下养殖用栖架的栅格板结构示意图。

图中：1遮雨顶棚、2支撑框、3栅格板、4球头铰链、5连接杆、6套管、7固定块、8金属弹片、9插槽、10固定框、11底板、12侧板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种林下养殖用栖架，包括栖息箱，栖息箱包括遮雨顶棚1，且遮雨顶棚1底部两边均通过螺丝固定有矩形状结构的支撑框2，两个支撑框2之间从上往下依次设有等距离分布的栅格板3，且栅格板3的两边外壁分别与两个支撑框2相对一侧外壁连接，两个支撑框2的两侧外壁上均连接有固定拉杆，固定拉杆包括与支撑框2连接的球头铰链4、与球头铰链4连接的连接杆5、套接于连接杆5外壁上的套管6、与套管6连接的固定块7和焊接于固定块7一侧外壁上的金属弹片8，固定块7的一侧外壁上开设有贯穿固定块7的插槽9，金属弹片8远离固定块7的一端穿过插槽9，栖息箱的底部通过螺丝连接有接物槽，且接物槽包括两个梯形状结构的固定框10，两个固定框10的底部通过螺丝连接有同一块倾斜设置的底板11，且两个固定框10的底部内壁上均铰接有侧板12。

本实用新型中，遮雨顶棚1为弧形状顶盖或三角状顶盖，且遮雨顶棚1的两边外壁均延伸至支撑框2的外侧，连接杆5的外壁与套管6的内壁滑动连接，且套管6的外壁上通过螺纹连接有第一禁锢螺栓，第一禁锢螺栓与连接杆5形成紧固配合，固定块7的一边外壁上通过螺纹连接有第二禁锢螺栓，且第二禁锢螺栓与金属弹片8形成紧固配合，侧板12的顶部外壁与固定框10的顶部内壁相卡接，且侧板12的顶部外壁与固定框10的顶部内壁之间设有密封圈。

工作原理：固定拉杆的长度可通过连接杆5插接于套管6内的长度进行调节，且金属弹片8能够套接于树木上，根据树木的直径调节金属弹片8与固定块7之间的长度，通过第二禁锢螺栓紧固金属弹片8，栖息箱的四角通过球头铰链4与固定拉杆连接，便于调节固定拉杆的方向，以使固定拉杆适应树木的角度和树木与栖息箱之间的距离，将与栖息箱四角连接的四根固定拉杆分别与四颗树木连接，将栖息箱固定于四颗树木之间，增加栖息箱的稳定性，土鸡排泄的粪便穿过栅格板掉落在梯形状结构的接物槽上，转动并放下侧板12后，沿倾斜设置的底板11上清扫粪便，便于清理接物槽。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
