鱼缸的制作方法

本实用新型涉及一种鱼缸。

背景技术：

现有技术中出现了具有照明和促进水流动等功能的鱼缸，具有这些功能的鱼缸需用电，进而浪费一定外部电源的电量。

技术实现要素：

针对现有技术中存在的上述技术问题，本实用新型的实施例提供了一种鱼缸。

为解决上述技术问题，本实用新型的实施例采用的技术方案是：

一种鱼缸，包括：

缸本体，其由透明且刚性材料制成；

光伏电池板，其设置于所述缸本体的后板的外侧以进行光电转化并存储电能；

功能部件，其至少包括灯体，所述灯体设置于所述缸本体上，所述灯体借由所述光伏电池板所输出的电能为所述缸本体内照明。

优选地，所述功能部件还包括设置于所述缸本体的水泵，所述水泵借由所述光伏电池板所输出的电能而运行以通过伸入缸本体中的导管而使所述缸本体内的水实现循环。

优选地，所述光伏电池板可拆卸地设置于所述后板的外侧。

优选地，所述光伏电池板借由第一连接组件可拆卸地设置于所述后板的外侧；其中：

所述第一连接组件包括：

第一磁片，其粘接于所述后板上；

第二磁片，其粘接于所述光伏电池板上，所述第一磁片与所述第二磁片用于进行磁力吸附；

第一卡件，其粘接于所述后板上，所述第一卡件上开设有插槽，所述第一卡件上的插槽水平延伸；

第一插件，其粘接于所述光伏电池板上，所述第一插件具有插头；

当所述第一磁片借由磁力吸附与所述第二磁片贴附时，所述第一插件的插头伸入至所述第一卡件的插槽中以限制所述光伏电池板下移。

优选地，所述灯体呈板状，所述灯体可拆卸地设置于所述缸本体的侧板的外侧。

优选地，所述灯体借由第二连接组件可拆卸地设置于所述侧板的外侧；其中：

所述第二连接组件包括：

第三磁片，其粘接于所述侧板上；

第四磁片，其粘接与所述灯体上，所述第三磁片与所述第四磁片用于进行磁力吸附；

第二卡件，其粘接于所述侧板上，所述第二卡件上开设有插槽，所述插槽水平延伸；

第二插件，其粘接于所述灯体上，所述第二插件具有插头；

当所述第三磁片借由磁力吸附与所述第四磁片贴附时，所述第二插件的插头伸入至所述第一卡件的插槽中以限制所述灯体下移。

优选地，所述灯体包括：

第一板体，其能够透光，并朝向所述缸本体的侧板；

第二板体，其与所述第一板体相对设置；

封条，其设置于第一板体与所述第二板体之间并沿所述第一板体和所述第二板体的边缘布置以使第一板体与第二本体之间形成空腔，所述空腔中填充有电致光物；

启动部件，其借由所述光伏电池板所输出的电能致使所述电致光物发光。

优选地，所述第二板体设置成遮光结构，或者所述第二板体由非透明材料制成。

优选地，所述电致光物包括填充于所述空腔内的惰性气体以及涂覆于所述第一板体内侧的荧光粉。

优选地，所述泵本体上端的一个顶角处设置有安装板，所述水泵设置于所述安装板上。

与现有技术相比，本实用新型的鱼缸的有益效果是：

通过将光伏电池板20设置在缸本体10上以获得电能，进而可节约一部分外部电源的电量。

附图说明

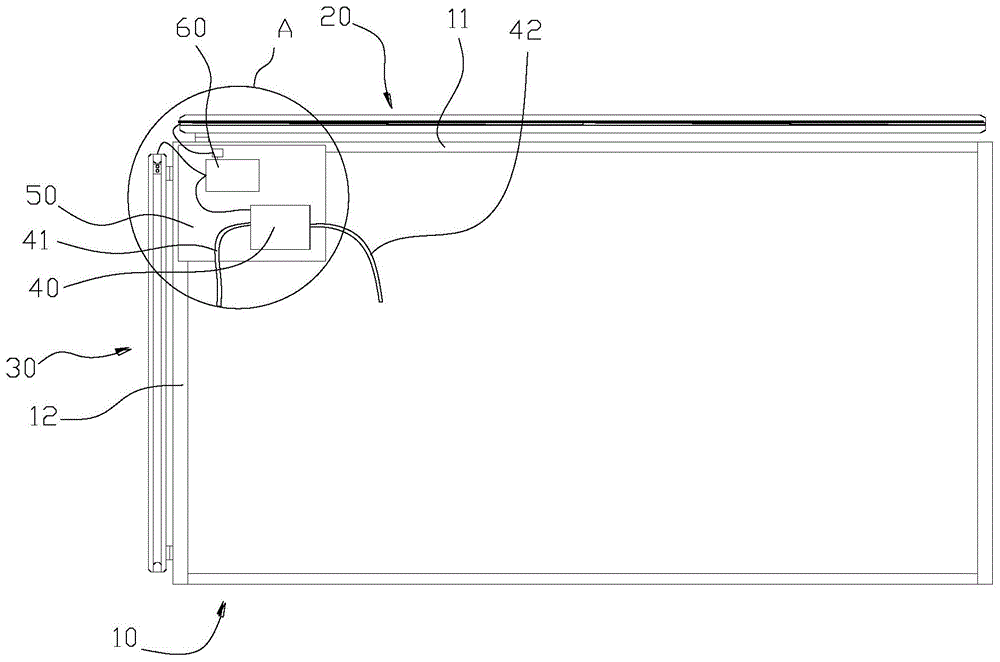

图1为本实用新型的实施例提供的鱼缸的俯视图。

图2为图1的局部a的放大视图。

图3为图2的b-b向剖视图。

图中：

10-缸本体；11-后板；12-侧板；20-光伏电池板；21-光伏芯片；22-玻璃板；30-灯体；31-第一板体；32-第二板体；33-封条；34-启动部件；35-空腔；40-水泵；41-进水管；42-出水管；50-安装板；60-整流器；71-第一磁片；72-第二磁片；81-第三磁片；82-第四磁片；83-第二卡件；831-插槽；84-第二插件；841-插头。

具体实施方式

为使本领域技术人员更好的理解本实用新型的技术方案，下面结合附图和具体实施方式对本实用新型作详细说明。

如图1至图3所示，本实用新型的实施例公开了一种鱼缸，该鱼缸包括缸本体10、光伏电池板20以及功能部件。缸本体10由多块玻璃板拼接成，并形成上端敞口的矩形框，缸本体10中盛放水和鱼。光伏电池板20设置在缸本体10的后板11上以用于将照射其上的光线转化成电能并进行存在。功能部件包括灯体30和水泵40，灯体30和水泵40均设置在缸本体10上，光伏电池板20所转换并存储的电能用于为灯体30和水泵40供电。灯体30可用于在光线暗淡(如，夜晚)时照射缸本体10内，使缸本体10为观赏者呈现明亮的视觉体验。水泵40借由光伏电池板20的电能运行，利用进水管41吸取缸本体10中的水，并利用出水管42将所吸取的水回流于缸本体10中以使水进行流动。

本实用新型的优势在于：

通过将光伏电池板20设置在缸本体10上以获得电能，进而可节约一部分外部电源的电量。

在本实用新型的一个优选实施例中，如图1所示，在缸本体10的一个顶角处设置一个安装板50，水泵40装设在安装板50上。

在本实用新型的一个优选实施例中，灯体30和光伏电池板20可拆卸地设置在缸本体10上。在本实施例中，为防止在进行搬运而磕碰，或者不想使用灯体30和光伏电池片时，可将灯体30和光伏电池板20拆离。

在本实用新型的一个优选实施例中，如图2和图3所示，光伏电池板20借由第一连接组件可拆卸地设置缸本体10的后板11上，灯体30借由第二连接组件可拆卸地设置于缸本体10的侧板12上。第一连接组件和第二连接组件用于连接光伏电池板20和灯体30的方式相同。

具体地，第一连接组件包括：第一磁片71、第二磁片72、第一卡件、第一插件(附图中，第一卡件和第一插件未示出，其结构和连接方式与下文以被附图示出的第二卡件83和第二插件84相同)；第一磁片71粘接于后板11上；第二磁片72粘接于光伏电池板20上，第一磁片71与第二磁片72用于进行磁力吸附；第一卡件粘接于后板11上，第一卡件上开设有插槽，第一卡件上的插槽水平延伸；第一插件粘接于光伏电池板20上，第一插件具有插头；当第一磁片71借由磁力吸附与第二磁片72贴附时，第一插件的插头伸入至第一卡件的插槽中以限制光伏电池板20下移。在本实施例中，当需要拆卸光伏电池板20时，向外施力于光伏电池板20，第一磁片71与第二磁片72分离，第一插接的插头从第一卡件的插槽中脱出。

具体地，第二连接组件包括：第三磁片81、第四磁片82、第二卡件83以及第二插件84。第三磁片81粘接于侧板12上；第四磁片82粘接与灯体30上，第第三磁片81与第四磁片82用于进行磁力吸附；第二卡件83粘接于侧板12上，第二卡件83上开设有插槽831，插槽水平延伸；第二插件84粘接于灯体30上，第二插件84具有插头841；当第三磁片81借由磁力吸附与第四磁片82贴附时，第二插件84的插头伸入至第一卡件的插槽中以限制灯体30下移。在本实施例中，当需要拆卸灯体30时，向外施力于灯体30，第一磁片71与第二磁片72分离，第一插接的插头从第一卡件的插槽中脱出。

在本实用新型的一个优选实施例中，光伏电池板20包括光伏芯片21以及粘接于其两侧的钢化玻璃22。

在本实用新型的一个优选实施例中，灯体30包括：第一板体31、第二板体32、封条33以及启动部件34。第一板体31能够透光，并朝向缸本体10的侧板12，例如，选用玻璃板作为第一板体31；第二板体32与第一板体31相对设置；封条33设置于第一板体31与第二板体32之间并沿第一板体31和第二板体32的边缘布置以使第一板体31与第二本体之间形成空腔35，空腔35中填充有电致光物；启动部件34，其借由光伏电池板20所输出的电能致使电致光物发光。在本实施例中，启动部件34为启辉器和镇流器，其为现有技术中常用的电启动部件34，电致光物包括填充于空腔35内的惰性气体(如，氖气)以及涂覆于第一板体31内侧的荧光粉。

在本实用新型的一个优选实施例中，第二板体32设置成遮光结构，或者第二板体32由非透明材料制成。在本实施例中，第二板体32不会透光，使得光线仅照射缸本体10而不会向缸本体10外照射。例如，选用玻璃板作为第二板体32，在玻璃板的外侧或者内侧贴附铝箔以阻止光线向外透射。

在本实用新型的一个优选实施例中，光伏电池板20所输出的电流借由整流器60进行整流以保护水泵40和灯体30的运行。

以上实施例仅为本实用新型的示例性实施例，不用于限制本实用新型，本实用新型的保护范围由权利要求书限定。本领域技术人员可以在本实用新型的实质和保护范围内，对本实用新型做出各种修改或等同替换，这种修改或等同替换也应视为落在本实用新型的保护范围内。
