宠物抛球器的制作方法

本实用新型涉及一种抛球器，具体讲是一种宠物抛球器。

背景技术：

随着社会发展，越来越多的城市居民开始饲养宠物。捡球是宠物比较喜欢的运动方式，为了增加捡球的乐趣，人们会使用到宠物抛球器，然而现有技术的宠物抛球器使用效果较差，抛球距离无法手动调节，使用并不灵活。

技术实现要素：

鉴于上述现有技术的缺陷，本实用新型的目的在于：提供一种使用灵活方便的宠物抛球器。

本实用新型的技术解决方案是：宠物抛球器，包括外壳，外壳内设有用于给球提供发射动力的发射组件，所述发射组件包括可转动地设置在外壳内且用于放置球的抛球杆，所述抛球杆连接有用于带动连接杆转动的角度调节组件；

所述抛球杆通过一转动件与外壳可转动连接，所述角度调节组件包括连杆、设置在连杆和抛球杆之间的拉簧以及与连杆连接且用于带动连杆移动的旋钮，旋钮露在外壳外。

进一步地，所述发射组件还包括固定在外壳内的电机、与电机的输出轴连接且用于与抛球杆下端接触且带动抛球杆转动的转盘。

进一步地，所述抛球杆下端具有位于转动件前方的第一凸块和第二凸块，第一凸块位于第二凸块上方，转盘上设有用于推动第一凸块运动的第一凸柱以及用于推动第二凸块运动的第二凸柱。

进一步地，所述外壳内前端位置固定有一固定座，电机固定在固定座上。

进一步地，所述抛球杆的下端通过转动件与外壳可转动连接，所述抛球杆的下端还具有位于转动件前方的拉块，拉块连接拉簧，外壳内后端位置固定有一固定块，连杆的一端伸入固定块内，另一端与拉簧连接；旋钮的前端旋入固定块内后与连杆固定。

进一步地，所述拉簧的两端均具有一挂钩，其中一挂钩钩住拉块，另一挂钩钩住连杆。

进一步地，所述外壳内后端位置设有一通道管，通道管前端设有从上至下延伸的滑槽，抛球杆的右端具有用于放置球的托盘，抛球杆右端从滑槽下端的开口卡入，且托盘容置在通道管内。

进一步地，所述外壳的顶部设有一球斗，球斗与通道管上端开口连通，且球斗前端内壁上设有斜坡。

进一步地，固定座顶部固定有与转盘连接的微动开关，转盘的外壁上设有拨块，微动开关底部的触动杆可与拨块接触，转盘转一圈后与微动开关接触，电机停止工作，转盘停止转动。

进一步地，通道管顶端安装有位于球斗下方的感应探头，感应探头用于感应球的放入，当感应到球后，机器开始工作。

进一步地，所述转动件包括用于连接抛球杆和外壳内壁的转轴。

进一步地，所述外壳的底部设有底座。

进一步地，所述外壳前端设有开关，外壳内前端位置设有电路板，外壳内后端位置设有电池，电路板与开关、电池、电机、微动开关、感应探头电连接。

应用本实用新型所提供的宠物抛球器，其有益效果是：转动旋钮后可以带动固定块移动，固定块向前移动后能将拉簧往前推，然后拉簧推动抛球杆，使抛球杆转动，从而调整了抛球杆的角度及高度，从而能够改变抛球距离，使用灵活方便。

附图说明

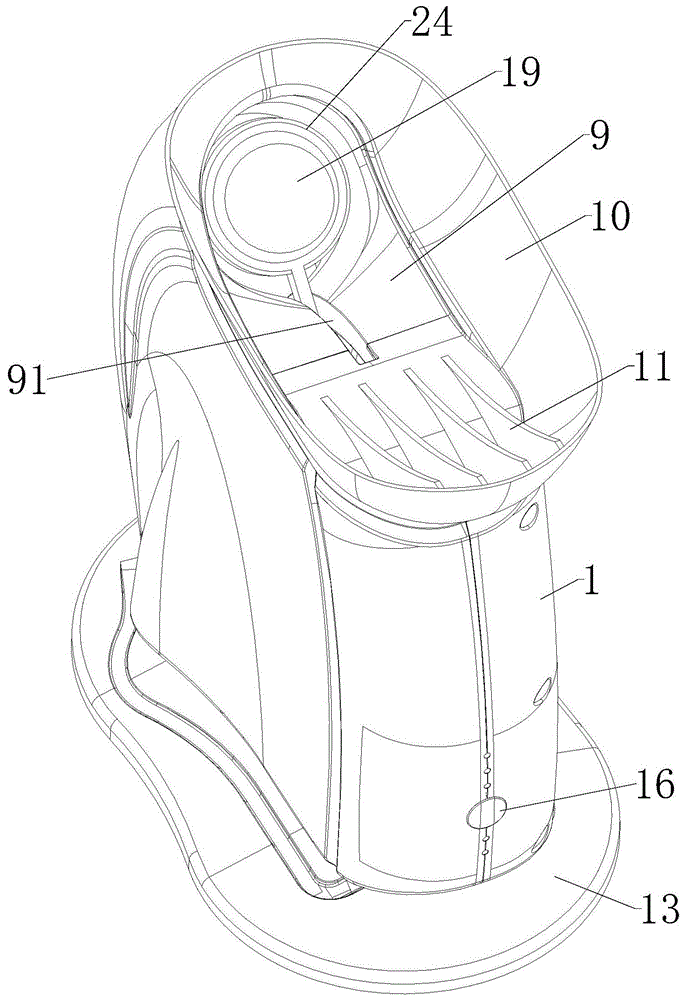

图1为本实用新型的整体结构示意图；

图2为本实用新型的分解示意图；

图3为本实用新型的内部结构示意图；

图4本实用新型拉杆与角度调节组件的分解示意图；

图5为实用新型拉杆与角度调节组件的连接示意图；

图6为本实用新型球斗与通道管的分解示意图；

图7为本实用新型转盘与微动开关的连接示意图。

图中所示：1—外壳，2—抛球杆，21—第一凸块，22—第二凸块，23—拉块，24—托盘，3—角度调节组件，31—连杆，32—拉簧，321—挂钩，33—旋钮，331—螺纹部，34—固定块，4—电机，41—输出轴，5—转盘，51—拨块，6—第一凸柱，7—第二凸柱，8—固定座，9—通道管，91—滑槽，10—球斗，11—斜坡，12—转轴，13—底座，14—支座，15—固定套，16—开关，17—电路板，18—电池，19—球，20—微动开关，201—触动杆，21—感应探头。

具体实施方式

为比较直观、完整地理解本实用新型的技术方案，现就结合本实用新型附图进行非限制性的特征说明如下：

如图1—图7所示，宠物抛球器，包括外壳1，外壳1内设有用于给球19提供发射动力的发射组件，发射组件包括可转动地设置在外壳1内且用于放置球的抛球杆2，抛球杆2连接有用于带动连接杆转动的角度调节组件3；抛球杆2通过一转动件与外壳1可转动连接，角度调节组件3包括连杆31、设置在连杆31和抛球杆2之间的拉簧32以及与连杆31连接且用于带动连杆31移动的旋钮33，旋钮33露在外壳1外。

发射组件还包括固定在外壳1内的电机4、与电机4的输出轴41连接且用于与抛球杆2下端接触且带动抛球杆2转动的转盘5。电机4采用减速电机4，电机4工作时其输出轴41转动，输出轴41转动后带动转盘5转动。

抛球杆2下端具有位于转动件前方的第一凸块21和第二凸块22，第一凸块21位于第二凸块22上方，转盘5上设有用于推动第一凸块21运动的第一凸柱6以及用于推动第二凸块22运动的第二凸柱7。转盘5转动后带动第一凸柱6和第二凸柱7转动，转动时第一凸柱6先与第一凸块21接触，然后第二凸柱7再与第二凸块22接触。

为了方便固定电机4，外壳1内前端位置固定有一固定座8，电机4固定在固定座8上。

抛球杆2的下端通过转动件与外壳1可转动连接，抛球杆2的下端还具有位于转动件前方的拉块23，拉块23连接拉簧32，外壳1内后端位置固定有一固定块34，连杆31的一端伸入固定块34内，另一端与拉簧32连接；旋钮33前端的螺纹部331旋入固定块34内后与连杆31固定。拉簧32的两端均具有一挂钩321，其中一挂钩321钩住拉块23，另一挂钩321钩住连杆31。转动旋钮33后可以带动固定块34移动，固定块34向前移动后能将拉簧32往前推，然后拉簧32推动抛球杆2，使抛球杆2转动，从而调整了抛球杆2的角度及高度，改变了抛球杆2运动距离，从而能够改变抛球距离。具体来说，顺指针转动旋钮33后旋钮33往固定块34里旋，带动固定块34向前移动；逆时针转动旋钮33后固定块34向后移动。

外壳1内后端位置设有一通道管9，通道管9前端设有从上至下延伸的滑槽91，抛球杆2的右端具有用于放置球的托盘24，抛球杆2右端从滑槽91下端的开口卡入，且托盘24容置在通道管9内。

外壳1的顶部设有一球斗10，球斗10与通道管9上端开口连通，且球斗10前端内壁上设有斜坡11。斜坡11使得球19在放入球斗10后能够滚到抛球杆2托盘24上。

转动件包括用于连接抛球杆2和外壳1内壁的转轴12。外壳1内设有带孔的支座14，转轴12的一端穿过抛球杆2后插到支座14上，且抛球杆2两侧均设有固定套15。

外壳1的底部设有底座13，方便放置宠物抛球器。

固定座8顶部固定有与转盘5连接的微动开关20，转盘5的外壁上设有拨块51，微动开关20底部的触动杆201可与拨块51接触，转盘5转一圈后与微动开关20接触，电机4停止工作，转盘5停止转动。

通道管9顶端安装有位于球斗10下方的感应探头21，感应探头21用于感应球19的放入，当感应到球19后，机器开始工作。

外壳1前端设有开关16，外壳1内前端位置设有电路板17，外壳1内后端位置设有电池18，电路板17与开关16、电池18、电机4、微动开关20、感应探头21电连接。

使用时，先将球19放入球斗10，球19滚入抛球杆2托盘24上，按下开关16，电机4工作后带动其输出轴41逆时针转动，从而带动转盘5逆时针转动，转盘5转动后第一凸柱6和第二凸柱7一起转动，第一凸柱6先在转动过程中接触第一凸块21，接触后并推动第一凸块21，从而带动抛球杆2顺时针转动，抛球杆2的上端往下降，随着转盘5继续转动，第一凸柱6与第一凸块21分离，第二凸柱7接触第二凸块22并带动抛球杆2顺时针转动，抛球杆2的上端继续往下降，而抛球杆2在转动过程中拉簧32一直被拉伸，直到第二凸柱7与第二凸块22分离后，抛球杆2不再被束缚，抛球杆2通过拉簧32的弹力逆时针转动，抛球杆2上端快速上升，并将球19抛出。

当然，以上仅为本实用新型的较佳实施例而已，非因此即局限本实用新型的专利范围，凡运用本实用新型说明书及图式内容所为之简易修饰及等效结构变化，均应同理包含于本实用新型的专利保护范围之内。
