一种便捷式安全电荷杀螨除虫棒的制作方法

本实用新型涉及一种电荷棒，特别涉及一种便捷式安全电荷杀螨除虫棒。

背景技术：

众所周知，螨虫属于节肢动物门蛛形纲广腹亚纲的一类体型微小的动物，身体大小一般都在0.5毫米左右，有些小到0.1毫米，大多数种类小于1毫米。螨虫和蜘蛛同属蛛形纲，成虫有4对足，一对触须，无翅和触角，身体结构有别于昆虫。虫体分为颚体和躯体，颚体由口器和颚基组成，躯体分为足体和末体。螨康躯体和足上有许多毛，有的毛还非常长。前端有口器，食性多样，如头皮屑等，现有的除螨技术中，在日常生活中，各个地方都会堆积螨虫的产生，难以去除，长时间容易导致人体皮肤瘙痒，影响人体的正常生活，缺乏相应的除螨工具，十分不便。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种便捷式安全电荷杀螨除虫棒。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种便捷式安全电荷杀螨除虫棒，包括电荷棒主体，所述电荷棒主体的两端分别设置有绝缘端和电路连接线，所述绝缘端的内侧套接有正电荷棒，所述正电荷棒的外侧套接有负电荷网，所述正电荷棒与负电荷网互不接触，所述电荷棒主体的内部分别设置有正极模块和负极模块，所述正极模块上连接有电荷传导器，所述电荷传导器的中央设置有正极电荷棒，所述正极电荷棒的两侧均设置有负极电荷棒，所述负极模块与负极电荷棒相连接，所述负极模块与负极电荷棒之间连接有限流电阻。

作为本实用新型的一种优选技术方案，所述电路连接线的端部设置有接头，所述接头上连接有电压调节器，所述电压调节器上设置有电力信号灯，所述电压调节器的一端设置有调节旋钮，所述电压调节器的另一端连接有电源插座。

作为本实用新型的一种优选技术方案，所述电压调节器的内部分别设置有电力调节模块、自检器、调节开关和报警器。

作为本实用新型的一种优选技术方案，所述限流电阻的两侧连接有电荷连接线，所述电荷连接线上连接有验电模块。

作为本实用新型的一种优选技术方案，所述电荷棒主体上设置有使用开关。

与现有技术相比，本实用新型的有益效果如下：

本实用新型为一种新型的除螨电荷工具，采用电荷原理将螨虫进行吸附电击致死，可直接对人体皮肤进行使用，抵制螨虫的产生，改善皮肤螨虫的情况，不止杀菌止痒同样还可以清除衣服物品上的螨虫，也是一个检测螨虫浓度的仪器，方便实用，且具有相应的电压调节装置，可适用于不同强度电荷使用，同时内部具有相应的报警以及检测装置，可保证人体在使用的安全性。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

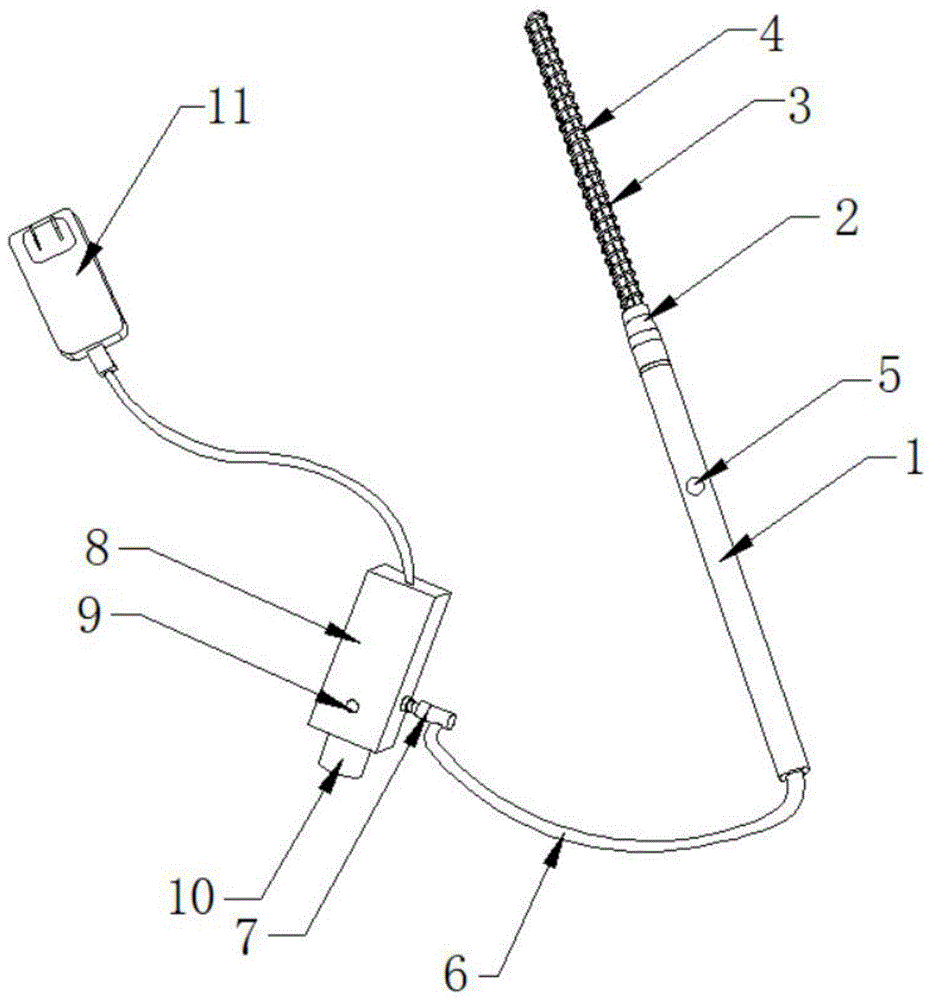

图1是本实用新型的整体结构示意图；

图2是本实用新型的电荷棒内部结构示意图；

图3是本实用新型的电压调节器内部结构示意图；

图4是本实用新型的电荷棒的电荷示意图图；

图中：1、电荷棒主体；2、绝缘端；3、负电荷网；4、正电荷棒；5、使用开关；6、电路连接线；7、接头；8、电压调节器；9、电力信号灯；10、调节旋钮；11、电源插座；12、验电模块；13、正极模块；14、负极模块；15、限流电阻；16、电荷连接线；17、电荷传导器；18、正极电荷棒；19、负极电荷棒；20、电力调节模块；21、自检器；22、调节开关；23、报警器。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-4所示，本实用新型提供一种便捷式安全电荷杀螨除虫棒，包括电荷棒主体1，电荷棒主体1的两端分别设置有绝缘端2和电路连接线6，绝缘端2的内侧套接有正电荷棒4，正电荷棒4的外侧套接有负电荷网3，正电荷棒4与负电荷网3互不接触，电荷棒主体1的内部分别设置有正极模块13和负极模块14，正极模块13上连接有电荷传导器17，电荷传导器17的中央设置有正极电荷棒18，正极电荷棒18的两侧均设置有负极电荷棒19，负极模块14与负极电荷棒19相连接，负极模块14与负极电荷棒19之间连接有限流电阻15。

电路连接线6的端部设置有接头7，接头7上连接有电压调节器8，电压调节器8上设置有电力信号灯9，电压调节器8的一端设置有调节旋钮10，电压调节器8的另一端连接有电源插座11，设置的电压调节器8用于控制输入电路的电压调节，可根据需要或者实际情况进行调节大小，提升使用范围。

电压调节器8的内部分别设置有电力调节模块20、自检器21、调节开关22和报警器23，设置的电力调节模块20用于调节电力大小，设置的自检器21和报警器23用于监测与报警提示。

限流电阻15的两侧连接有电荷连接线16，电荷连接线16上连接有验电模块12，电源信号经过直流偏置，通过验电模块12，内部设置的主控制器，可提高测量的准确度和控制的灵活性，控制器内部的a/d转换器对高压信号进行精确的测量，同时设置的指示灯和报警器进行提示。

电荷棒主体1上设置有使用开关5，通过设置的使用开关5进行控制电路输入使用，简单方便。

具体的，在工作的过程中，将电源插座11接入电源进行连接，通过使用开关5打开使用，通过设置的电压调节器8用于控制输入电路的电压调节，当对衣物或床上用品进行除螨时可加大电路，可根据需要或者实际情况进行调节大小，提升使用范围，使用时，将电荷棒主体1在皮肤或者衣物上进行摩擦即可，根据电荷具有同性相斥异性相吸的特性，当负电荷网3接触皮肤的时候皮肤表面和皮肤上的螨虫就会带上同极性的电荷，当正电荷棒4距离皮肤比较近的时候，螨虫将会在电荷力的作用下被吸到另一个电极电击致死，而皮肤始终接触一个电极并不会被电击，它不止杀菌止痒同样还可以清除衣服物品上的螨虫，也是一个检测螨虫浓度的仪器，使用的过程中，正极模块13连接到电荷传导器17中，将正电荷与正极电荷棒18进行传导，负极模块14与负极电荷棒19进行电电荷传导，其中电源信号经过直流偏置，通过验电模块12，内部设置的主控制器，可提高测量的准确度和控制的灵活性，控制器内部的a/d转换器对高压信号进行精确的测量，同时设置的指示灯和报警器进行提示，提升使用的安全性，防止电力过大，对人体造成伤害。

本实用新型通过采用电荷原理将螨虫进行吸附电击致死，可直接对人体皮肤进行使用，抵制螨虫的产生，改善皮肤螨虫的情况，不止杀菌止痒同样还可以清除衣服物品上的螨虫，也是一个检测螨虫浓度的仪器，方便实用，且具有相应的电压调节装置，可适用于不同强度电荷使用，同时内部具有相应的报警以及检测装置，可保证人体在使用的安全性。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
