农业大棚的制作方法

本实用新型涉及，尤其涉及一种农业大棚。

背景技术：

农业种植领域，农业大棚技术被广泛的使用。通常情况下，农业大棚包括大棚骨架以及设置在大棚骨架上的棚膜，棚膜的一端缠绕在卷膜杆上，另一端则固定在大棚骨架的顶部，卷膜杆则通过电机驱动转动，以实现收卷或打开棚膜。但是，由于卷膜杆以及驱动卷膜杆的电机重量全部由棚膜承载，由于配置有电机的部位，棚膜所受的拉力较大。同时，由于棚膜具有一定的弹性，在实际使用过程中，靠近电机部位的棚膜受拉力较大，变形也较大，长时间使用后，卷膜杆将朝向电机的方向倾斜，导致棚膜收卷不彻底，使用可靠性较低且棚膜的寿命较短。如何设计一种有效延长棚膜的使用寿命以提高大棚使用可靠性的技术是本实用新型所要解决的技术问题。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种农业大棚，实现延长棚膜的使用寿命以提高农业大棚的收卷效果和使用可靠性。

本实用新型提供的技术方案是：一种农业大棚，包括大棚骨架以及设置在所述大棚骨架上的棚膜，还包括卷膜组件，所述卷膜组件包括电机、卷膜杆和牵引绳，所述棚膜缠绕在所述卷膜杆上，所述电机与所述卷膜杆的安装端部传动连接，所述牵引绳的上端部固定在所述大棚骨架上，所述牵引绳的下端部缠绕在所述卷膜杆的安装端部上。

进一步的，所述卷膜组件还包括第一导轨和第一滑动座，所述第一导轨设置在所述大棚骨架的上方，所述第一滑动座上铰接有吊杆，所述第一滑动座可滑动的安装在所述第一导轨上，所述电机安装在所述吊杆上。

进一步的，所述吊杆上设置有第一减速器，所述卷膜杆与所述第一减速器的动力输出轴连接，所述电机的转轴与所述第一减速器的动力输入轴连接；或者，所述卷膜杆直接与所述电机的转轴连接。

进一步的，所述卷膜组件还包括第二导轨和第二滑动座，所述第二导轨设置在所述大棚骨架的上方，所述第二滑动座可滑动的安装在所述第二导轨上，所述电机安装在所述第二滑动座上。

进一步的，所述第二滑动座上还设置有第二减速器，所述电机的转轴与所述第二减速器的动力输入轴连接，所述卷膜杆固定连接在所述第二减速器的动力输出轴上；或者，所述卷膜杆直接与所述电机的转轴连接。

进一步的，所述卷膜组件还包括铰接在一起的固定杆和活动杆，所述固定杆固定设置在所述大棚骨架的一侧，所述电机安装在所述活动杆上。

进一步的，所述活动杆上设置有第三减速器，所述卷膜杆与所述第三减速器的动力输出轴连接，所述电机的转轴与所述第三减速器的动力输入轴连接；或者，所述卷膜杆直接与所述电机的转轴连接。

进一步的，所述卷膜杆上设置有支撑轮。

进一步的，所述大棚骨架底部的下边缘设置有集水槽，所述集水槽用于收集降在所述棚膜上的雨水，所述集水槽连接有排水管；所述大棚骨架的下方还设置有蓄水池，所述排水管连接所述蓄水池。

与现有技术相比，本实用新型的优点和积极效果是：本实用新型提供的农业大棚，通过配置牵引绳连接在卷膜杆的安装端部上，由于安装端部将承受电机的重量，而牵引绳缠绕在安装端部上，便可以通过牵引绳来承载电机的重量，这样，电机驱动卷膜杆转动过程中，棚膜靠近电机的一侧便不会因电机重量过大而出现该侧的棚膜拉伸过度，一方面确保卷膜杆能够基本上保持水平状态以良好的收卷棚膜，另一方面可以有效的延长棚膜的使用时间，实现延长棚膜的使用寿命以提高农业大棚的收卷效果和使用可靠性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

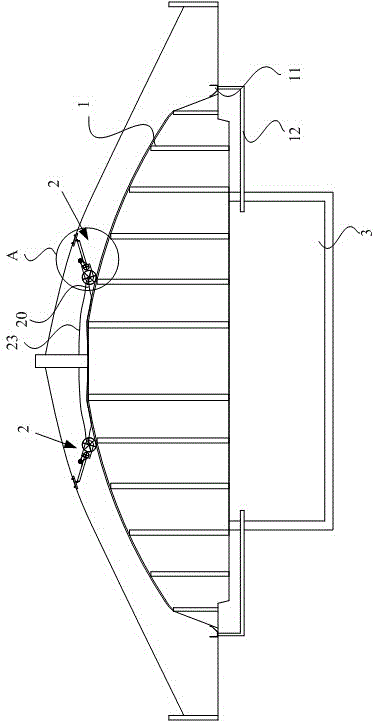

图1为大棚的结构示意图；

图2为图1中a区域的局部放大示意图；

图3为大棚的局部俯视图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-图3所示，本实施例农业大棚，包括大棚骨架1，大棚骨架1上设置有棚膜20，还包括卷膜组件2；卷膜组件2包括电机21和卷膜杆22，电机21与卷膜杆22的安装端部驱动连接，卷膜杆22上缠绕有棚膜20，棚膜20的自由端部连接在大棚骨架1的顶部。其中，为了避免卷膜杆22的安装端部处的电机21对邻近的棚膜20造成过度的拉伸，则卷膜组件2还包括牵引绳23，牵引绳23的上端部固定在大棚骨架1上，牵引绳23的下端部缠绕在卷膜杆22的安装端部上。

具体而言，在收卷或打开棚膜20的过程中，电机21驱动卷膜杆22转动以收卷或打开棚膜20，与此同时，牵引绳23将跟随棚膜20同步收卷或展开。在收卷或展开的过程中，牵引绳23将对卷膜杆22的端部施加拉力，从而使得电机21的重量有牵引绳23所承担。长时间使用后，靠近电机21侧的棚膜20并不会应受拉力过大而出现过度拉伸的情况发生，这样，便可以保证卷膜杆22收卷过程中能够保持基本水平的状态而不会发生过度倾斜的情况，以使得棚膜20能够良好的收卷和展开。其中，牵引绳23一般采用结构强度较高的尼龙绳或钢丝绳，在此不做限制和赘述。

其中，针对卷膜组件2其安装电机21的方式有多种，例如：可以采用滑动座25配合导轨24的方式将电机安装在滑动座上，或者，采用支撑杆的方式将电机安装在杆结构上。具体为：可以采用钢架或钢丝绳等方式在大棚结构1的上方形成导轨24，导轨24上设置有可以滑动的滑动座25，电机21则安装在滑动座25上，在收卷过程中，滑动座25带动电机21能够在导轨24上滑动，以满足电机21移动的要求。而对于支撑杆的方式，则采用铰接在一起的固定杆和活动杆，所述固定杆固定设置在所述大棚骨架1的一侧，电机21安装在所述活动杆上，在收卷过程中，活动杆相对应固定杆转动，以满足电机21移动的要求。

优选地，为了在棚膜20收卷过程中，满足棚膜20形成圆柱外径增减的要求，则滑动座25的底部还铰接有吊杆251，吊杆251上设置有减速器26，卷膜杆22安装在减速器26的动力输出轴上，电机21安装在吊杆251上，电机21的转轴与减速器26的动力输入轴连接。具体的，针对棚膜20在收卷过程中，电机21通过减速器26来驱动卷膜杆22转动，由于电机21和减速器26均安装在吊杆251上。这样，随着棚膜20形成圆柱外径增减，吊杆251将相对于滑动座25转动，以确保棚膜20能够顺畅的完成收卷操作。其中，减速器26的动力输出轴则与卷膜杆22的安装端部固定连接在一起。为了对减速器26进行有效的支撑，则在吊杆251的下端部设置有支撑轮27，在收卷棚膜20的过程中，支撑轮27能够在大棚骨架1上滚动以支撑减速器26。

另外，大棚骨架1的下部边缘设置有集水槽11，集水槽11用于收集降在棚膜20上的雨水，集水槽11连接有排水管12；大棚骨架1的下方还设置有蓄水池3，排水管12连接蓄水池3，蓄水池3用于将收集的雨水输出并供给所述滴灌管。具体的，在雨天环境下，顶部棚膜20上落下的雨水汇入到集水槽11中，以通过排水管12输送到蓄水池3中进行存储。而在平时灌溉作用时，则可以利用蓄水池3中的水输送到供水管对大棚内的植物进行灌溉。
