一种用于园艺绿化的自动浇水装置的制作方法

本发明涉及园艺绿化技术领域，尤其涉及一种用于园艺绿化的自动浇水装置。

背景技术：

日常生活中，随着人们生活水平的提高，人们对花卉、树木等植物的喜爱和种植越来越多，现有技术中，花卉、树木的浇灌、施肥都是需要人工来完成的，由于现在生活节奏过快，人们往往忙于工作而忘记为花卉、树木及时补充水分，导致花卉、树木死亡，从而需要频繁更换花卉、树木，增加生活成本，但是现有技术自动浇水装置对园林里的植被进行浇水的时候，喷洒头一般都是固定死的，这样对植被的浇水覆盖率降低，需要对植被进行较长时间的浇水，植被才会吸收，会造成水资源的浪费。

现有技术中专利号为cn202010287195.8的中国专利公开了一种用于园林园艺的自动浇水装置，包括底座，固定框、输水管和喷头，底座上端安装有固定框，固定框中部设有输水管，输水管上端外侧设有喷头，该发明能够调节喷头的角度和将喷头进行旋转喷洒，有效的提高了喷头洒水的效率。

上述装置在对植被进行浇水时，第二电机可以持续单向转动，保证装置始终对植被进行全方位喷洒，需要浇灌较远距离的植物时，则需要不断调整输水管的高度，才能对更远距离的植被进行浇灌，进而需要时常控制第一电机，导致浇水工作效率低下，而如果将第一电机的程序改为正反转交替转动并与第二电机同步工作，虽然不必时常对第一电机进行控制，但频繁的正反转使第一电机处于启动---（反接制动）---停止---反向启动的循环中，电流比正常工作电流大多倍，导致发热，对电机、控制、机械传动都有不利影响。

技术实现要素：

本发明的目的是为了解决现有技术中存在的问题，而提出的一种用于园艺绿化的自动浇水装置。

为了实现上述目的，本发明采用了如下技术方案：

一种用于园艺绿化的自动浇水装置，包括底座，所述底座内通过轴承转动连接有转动杆，所述转动杆外壁固定连接有工作台，所述工作台的顶部连接有电机座，所述电机座外壁连接有驱动电机，所述驱动电机的输出端连接有转动轴，所述转动轴远离驱动电机的一端连接有主动锥齿轮，所述转动杆外壁连接有与主动锥齿轮相互啮合的从动锥齿轮，所述转动杆外壁固定连接有支撑架，所述支撑架两侧内壁均连接有转轴，两个所述转轴之间连接有摆动管，所述摆动管外壁连接有出水机构。

优选的，所述工作台的顶部连接有支撑板，所述转动轴转动连接在支撑板内，所述支撑板外壁还转动连接有连接杆，所述转动轴与连接杆外壁连接有相配合的同步轮，两个所述同步轮之间连接有同步带，所述连接杆远离支撑板的一端连接有转动盘，所述转动盘外壁连接有固定杆，所述固定杆外壁转动连接有连接板，所述连接板远离固定杆的一端活动连接在摆动管的外壁。

优选的，所述出水机构包括水箱，所述水箱固定连接在工作台的顶部，所述水箱外壁连接有水泵，所述水泵的抽水端连接在水箱内，所述水泵的出水端连接有出水管，所述出水管远离水泵的一端连接有喷头件，所述喷头件可拆卸连接在摆动管内，所述喷头件包括喷头主体和连接管，所述喷头主体外壁开凿有均匀分布的第一凹孔，所述连接管外壁固设有第二外螺纹，所述摆动管内壁固设有与第二外螺纹相配合的第二内螺纹。

优选的，所述喷头主体内壁连接有弹簧伸缩杆，所述弹簧伸缩杆远离喷头主体内壁的一端连接有活动板，所述活动板外壁开凿有均匀分布的第二凹孔，且所述第二凹孔与第一凹孔相互重叠。

优选的，所述摆动管远离喷头件的一端内壁连接有弹性元件，所述弹性元件远离摆动管内壁的一端连接有橡胶环，所述橡胶环与出水管活动相抵。

优选的，所述转动杆设置为空心管，且所述出水管连接在转动杆内，所述转动杆外壁开凿有与出水管相配合的通孔。

优选的，所述出水管包括管体和接头，所述接头外壁固设有第一外螺纹，所述连接管内壁固设有与第一外螺纹相互啮合的第一内螺纹。

优选的，所述水箱的顶部连接有接水槽，所述接水槽的顶部连接有滤网板，所述滤网板的底壁连接有导向杆，所述接水槽与水箱相互连通，所述接水槽与水箱之间活动连接有盖塞，所述盖塞外壁连接有浮件，所述浮件与盖塞均滑动连接在导向杆的外壁。

优选的，所述浮件的浮力大于盖塞的重力，且所述浮件外壁包覆有聚四氟乙烯层。

优选的，所述工作台的底壁连接有滑块，所述底座外壁开凿有与滑块相配合的环形槽。

与现有技术相比，本发明提供了一种用于园艺绿化的自动浇水装置，具备以下有益效果：

1、该用于园艺绿化的自动浇水装置，通过使装置对植被进行旋转喷洒，提高对植被的浇水覆盖率的同时，且可以不断调整出水的角度，进而使装置可以同时对不同距离的植被进行浇灌，提高了工作效率。

2、该用于园艺绿化的自动浇水装置，通过使喷头件与摆动管和出水管采用螺纹连接，便于装置之间的安装与拆卸。

3、该用于园艺绿化的自动浇水装置，通过在对植被进行浇水的过程中，水流冲击活动板，使弹簧伸缩杆拉伸，活动板与喷头主体内壁相抵，使第一凹孔与第二凹孔重叠，进而使第一凹孔的出水面积减小，水压变大，使装置喷出的水能够喷的更远，进而对更远的植物进行灌溉。

4、该用于园艺绿化的自动浇水装置，通过在摆动管的端口内壁处设置弹性元件和橡胶环，使摆动管在上下摆动的过程中端口位置可以降低对出水管的磨损程度，进而提高出水管的使用寿命。

5、该用于园艺绿化的自动浇水装置，通过在水箱的顶部设置接水槽，当雨水在接水槽内存储一定水量时，浮件在浮力作用下上移并带动盖塞滑动在导向杆的外侧，使接水槽与水箱相互连通，进而使雨水存储在水箱内，节约水资源。

附图说明

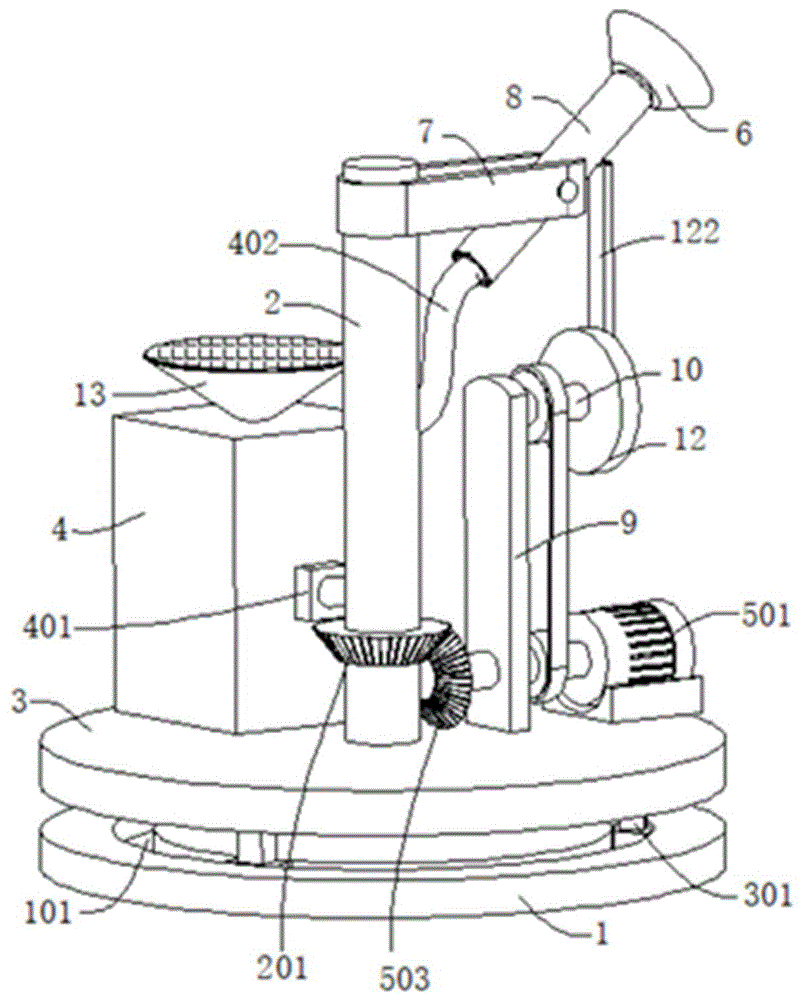

图1为本发明的结构示意图一；

图2为本发明的结构示意图二；

图3为本发明的图2中a部分的结构示意图；

图4为本发明的转动杆的结构示意图；

图5为本发明的摆动管与喷头件的结构示意图；

图6为本发明的摆动管的剖面结构示意图；

图7为本发明的水箱与接水槽的结构示意图。

图中：1、底座；101、环形槽；2、转动杆；201、从动锥齿轮；202、通孔；3、工作台；301、滑块；4、水箱；401、水泵；402、出水管；4021、管体；4022、接头；4023、第一外螺纹；5、电机座；501、驱动电机；502、转动轴；503、主动锥齿轮；6、喷头件；601、喷头主体；6011、第一凹孔；6012、弹簧伸缩杆；6013、活动板；6014、第二凹孔；602、连接管；6021、第二外螺纹；6022、第一内螺纹；7、支撑架；701、转轴；8、摆动管；801、第二内螺纹；802、弹性元件；803、橡胶环；9、支撑板；10、连接杆；11、同步轮；111、同步带；12、转动盘；121、固定杆；122、连接板；13、接水槽；131、滤网板；132、盖塞；133、浮件；134、导向杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

实施例1：

参照图1-4，一种用于园艺绿化的自动浇水装置，包括底座1，底座1内通过轴承转动连接有转动杆2，转动杆2外壁固定连接有工作台3，工作台3的顶部连接有电机座5，电机座5外壁连接有驱动电机501，驱动电机501的输出端连接有转动轴502，转动轴502远离驱动电机501的一端连接有主动锥齿轮503，转动杆2外壁连接有与主动锥齿轮503相互啮合的从动锥齿轮201，转动杆2外壁固定连接有支撑架7，支撑架7两侧内壁均连接有转轴701，两个转轴701之间连接有摆动管8，摆动管8外壁连接有出水机构。

工作台3的顶部连接有支撑板9，转动轴502转动连接在支撑板9内，支撑板9外壁还转动连接有连接杆10，转动轴502与连接杆10外壁连接有相配合的同步轮11，两个同步轮11之间连接有同步带111，连接杆10远离支撑板9的一端连接有转动盘12，转动盘12外壁连接有固定杆121，固定杆121外壁转动连接有连接板122，连接板122远离固定杆121的一端活动连接在摆动管8的外壁。

装置使用时，工作人员控制驱动电机501工作，使驱动电机501通过转动轴502带动主动锥齿轮503与从动锥齿轮201相互啮合，进而使从动锥齿轮201带动转动杆2通过轴承转动在底座1上，使转动杆2带动工作台3转动，与此同时，连接杆10在同步轮11和同步带111的作用下随转动轴502转动，使连接杆10带动转动盘12转动，使转动盘12外侧的固定杆121带动摆动管8以转轴701为圆心进行上下摆动，进而控制出水机构的出水角度，本发明可以使装置对植被进行旋转喷洒，提高对植被的浇水覆盖率的同时，且可以不断调整出水的角度，进而使装置可以同时对不同距离的植被进行浇灌，提高了工作效率。

实施例2：

参照图1、图2、图4和图5，一种用于园艺绿化的自动浇水装置，与实施例1基本相同，更进一步的是，出水机构包括水箱4，水箱4固定连接在工作台3的顶部，水箱4外壁连接有水泵401，水泵401的抽水端连接在水箱4内，水泵401的出水端连接有出水管402，出水管402远离水泵401的一端连接有喷头件6，喷头件6可拆卸连接在摆动管8内，喷头件6包括喷头主体601和连接管602，喷头主体601外壁开凿有均匀分布的第一凹孔6011，连接管602外壁固设有第二外螺纹6021，摆动管8内壁固设有与第二外螺纹6021相配合的第二内螺纹801。

转动杆2设置为空心管，且出水管402连接在转动杆2内，转动杆2外壁开凿有与出水管402相配合的通孔202。

出水管402包括管体4021和接头4022，接头4022外壁固设有第一外螺纹4023，连接管602内壁固设有与第一外螺纹4023相互啮合的第一内螺纹6022。

装置安装时，使水箱4外侧连接的出水管402通过通孔202穿过转动杆2，并向摆动管8内延伸，出水管402远离水箱4一侧的接头4022与喷头件6螺纹连接，随后将喷头件6与摆动管8螺纹安装，便于装置之间的安装与拆卸。

实施例3：

参照图1、图2、图5和图6，一种用于园艺绿化的自动浇水装置，与实施例1基本相同，更进一步的是，喷头主体601内壁连接有弹簧伸缩杆6012，弹簧伸缩杆6012远离喷头主体601内壁的一端连接有活动板6013，活动板6013外壁开凿有均匀分布的第二凹孔6014，且第二凹孔6014与第一凹孔6011相互重叠；通过在对植被进行浇水的过程中，水流冲击活动板6013，使弹簧伸缩杆6012拉伸，活动板6013与喷头主体601内壁相抵，使第一凹孔6011与第二凹孔6014重叠，进而使第一凹孔6011的出水面积减小一半，水压变大，使装置喷出的水能够喷的更远，进而对更远的植物进行灌溉。

摆动管8远离喷头件6的一端内壁连接有弹性元件802，弹性元件802远离摆动管8内壁的一端连接有橡胶环803，橡胶环803与出水管402活动相抵；使摆动管8在上下摆动的过程中端口位置可以降低对出水管402的磨损程度，进而提高出水管402的使用寿命。

工作台3的底壁连接有滑块301，底座1外壁开凿有与滑块301相配合的环形槽101；一方面可以通过设置三组滑块301提高对工作台3的支撑效果，另一方面使滑块301滑动在环形槽101内，提高工作台3随转动杆2转动的稳定性。

实施例4：

参照图7，一种用于园艺绿化的自动浇水装置，与实施例1基本相同，更进一步的是，水箱4的顶部连接有接水槽13，接水槽13的顶部连接有滤网板131，滤网板131的底壁连接有导向杆134，接水槽13与水箱4相互连通，接水槽13与水箱4之间活动连接有盖塞132，盖塞132外壁连接有浮件133，浮件133与盖塞132均滑动连接在导向杆134的外壁。

浮件133的浮力大于盖塞132的重力，且浮件133外壁包覆有聚四氟乙烯层。

当雨水在接水槽13内存储一定水量时，浮件133在浮力作用下上移并带动盖塞132滑动在导向杆134的外侧，使接水槽13与水箱4相互连通，进而使雨水存储在水箱4内，节约水资源，浮件133外侧包覆有聚四氟乙烯层，可以保护浮件133，延长浮件133的使用寿命。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
